火箭箭体连接支架固定托槽结构

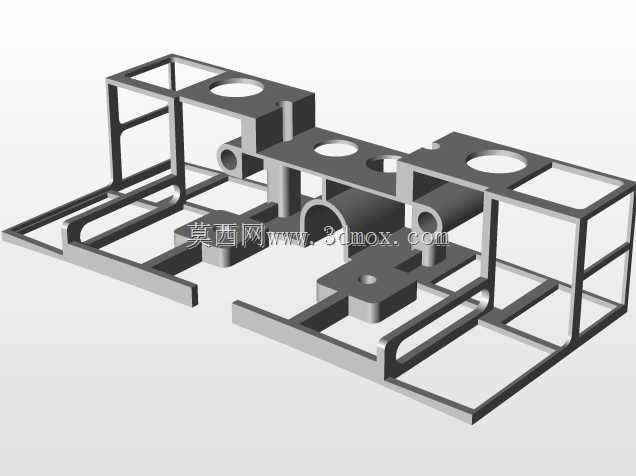

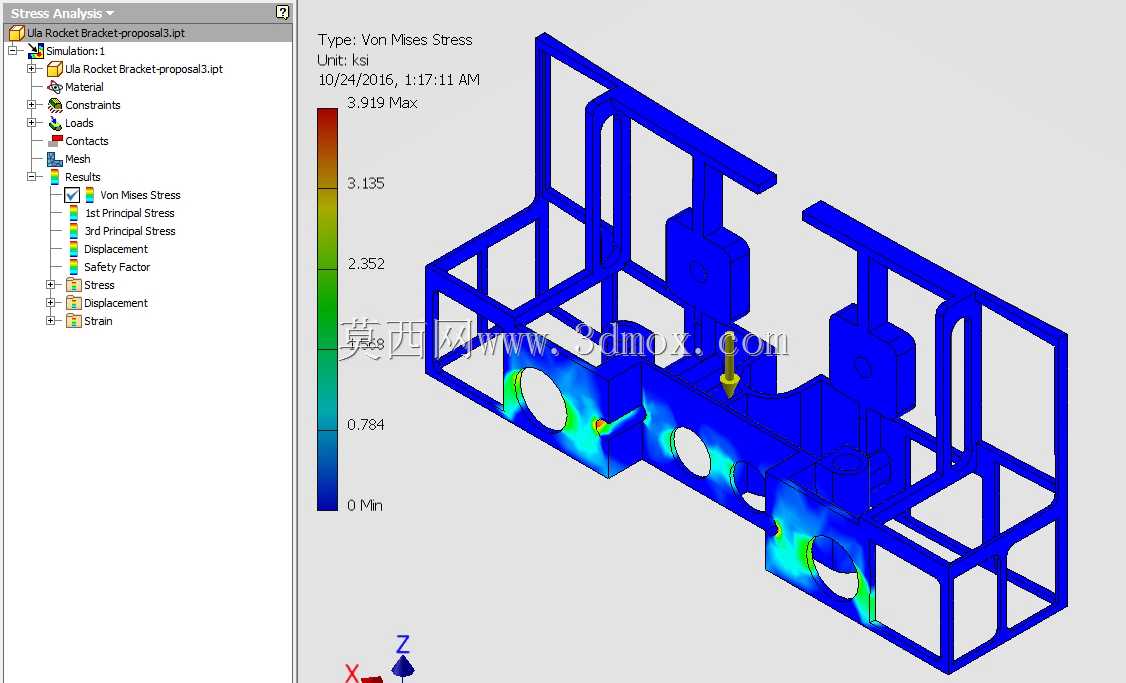

该托槽构件主要应用于航天火箭箭体内部管线、小型功能组件的安装固定场景，在火箭地面总装阶段承担定位支撑作用，发射升空过程中可抵消箭体振动带来的载荷偏移，避免内部组件出现位移松脱问题。从结构设计来看，整体采用框架式镂空构型，在保证结构刚度的前提下尽可能去除非承载区域的冗余质量，适配航天产品对自重控制的严苛要求，构件上预留的圆形通孔为管线穿接、紧固件安装提供操作空间，相邻框架之间的凸起定位块可与被固定组件的卡槽精准契合，安装时无需额外调整对位，可大幅压缩总装环节的操作时长。设计过程中优先考虑载荷传递路径的合理性，所有承载筋条均沿振动载荷的主传递方向布置，避免出现应力集中的直角转折区域，框架边缘的圆角过渡处理可降低应力集中系数，在火箭起飞阶段的强振动工况下，不会出现局部应力超限导致的结构开裂问题。构件的安装边界完全匹配箭体内部的安装基面尺寸，底部的平面安装面可与箭体内壁的预装支座完全贴合，侧面的连接耳板预留标准紧固件安装孔位，安装时无需对箭体原有结构进行二次加工，可直接适配现有总装工艺要求。不同于常规工业设备的固定支架，该托槽在设计时同步考虑了地面运输、起竖、发射全流程的载荷工况，框架的截面尺寸经过多轮数值仿真迭代，在满足强度、刚度裕度要求的前提下，将自身质量控制在最低水平，构件上的镂空区域同时兼顾了减重与管线避让需求，多组平行布置的支撑筋可同时固定多组平行排布的管线或小型组件，相邻组件之间通过框架筋条实现物理隔离，避免飞行过程中组件相互碰撞产生干涉。实际使用过程中，该托槽可根据箭体内部的安装空间灵活调整布置位置，标准化的安装接口可适配不同舱段的固定需求，无需针对不同舱段单独设计配套固定结构，可有效降低箭体内部结构件的品类数量，减少总装环节的物料管理成本。
