环形多通路氧气分流接头结构设计

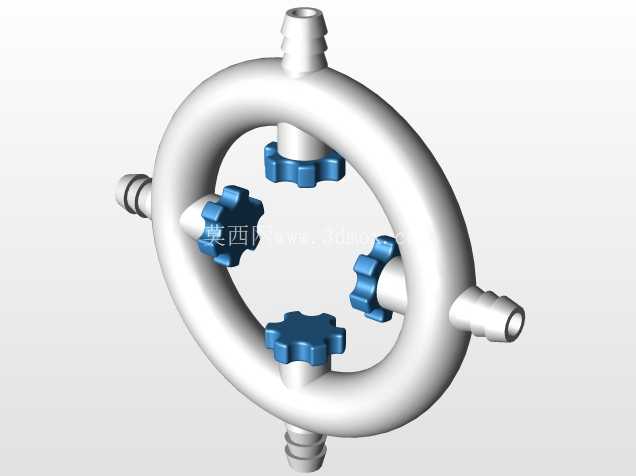

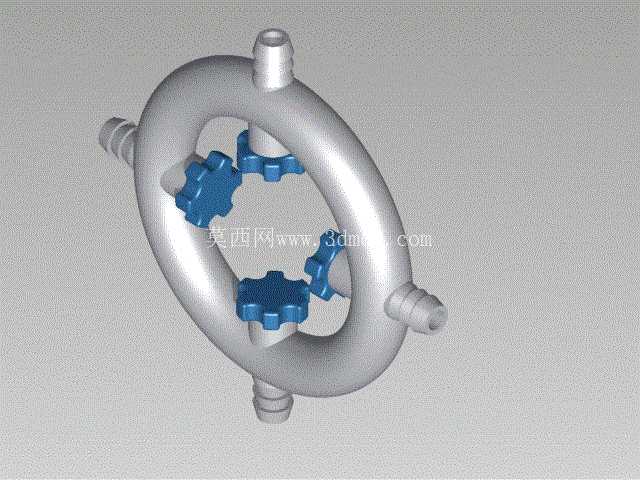

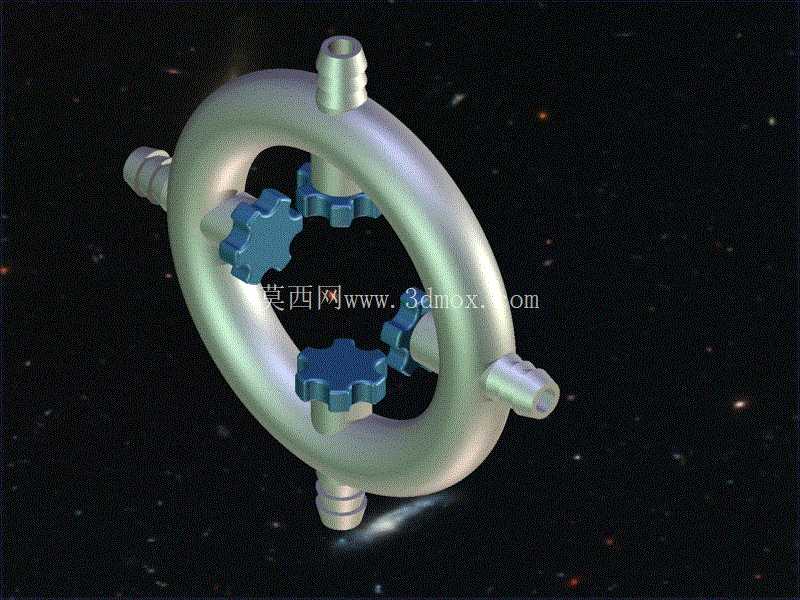

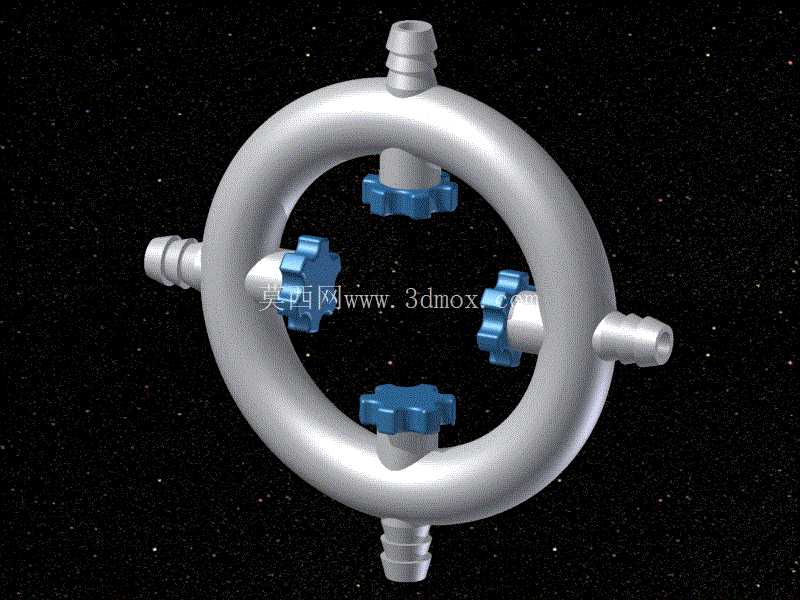

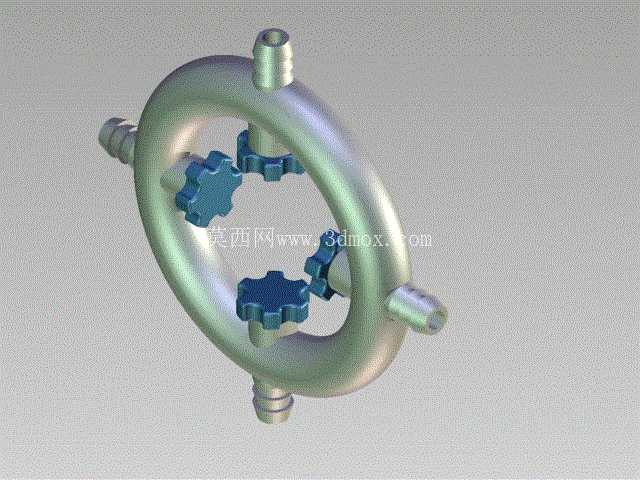

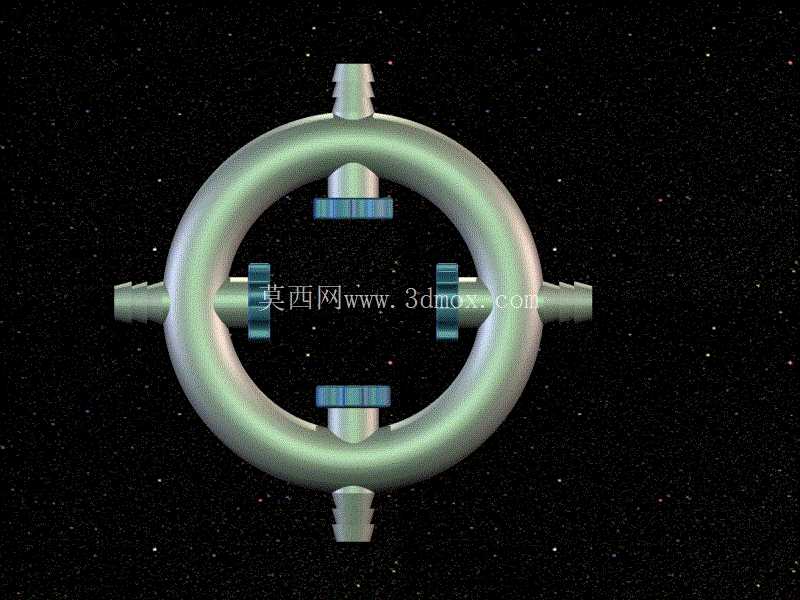

　　在小型集中供氧、实验室气路排布、水产养殖增氧支路分配这类需要单路进气拆分多通路出气的场景里，常规的直排式分流接头往往会因为各出口排布过于集中，导致外接管路弯折干涉，或是各支路气阻偏差过大影响出气均匀性，这款环形结构的氧气分流装置正是针对这类实际工程痛点做的结构优化。从实际使用逻辑出发，这款分流装置的核心功能是将单路输入的氧气均匀拆分至四个独立输出支路，主体采用环形空心腔体作为主气路通道，相比传统的柱状汇流腔，环形腔体的气流路径更平缓，进气端进入的气流会沿着环向腔体均匀扩散，不会出现直排结构里近端出气口气压过高、远端出气口气压不足的问题，四个出气接口沿环体90度等角度分布，每个接口都采用标准的外插式宝塔接头结构，适配常用的8mm内径氧气软管，插接后依靠软管自身弹性抱紧接头外壁的环形凸棱，不需要额外卡箍就能实现0.2MPa工作压力下的密封要求，完全满足民用供氧、小型实验气路的压力等级需求。

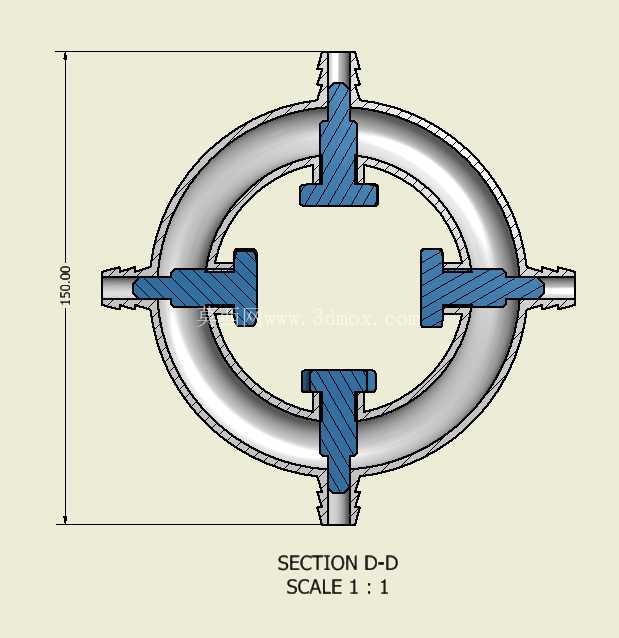

　　设计阶段首先确定的是安装边界尺寸，整个环形主体的外径控制在120mm，环体自身的通流截面内径为15mm，足够支撑单路10L/min进气量下四个支路同时出气的流量需求，不会出现通流截面不足导致的气流啸叫或是压损过大的问题；四个出气接头的轴向长度统一为22mm，接头端面距离环体外壁的距离足够操作人员单手完成软管插拔操作，不会因为操作空间不足导致管路插接不到位引发漏气。

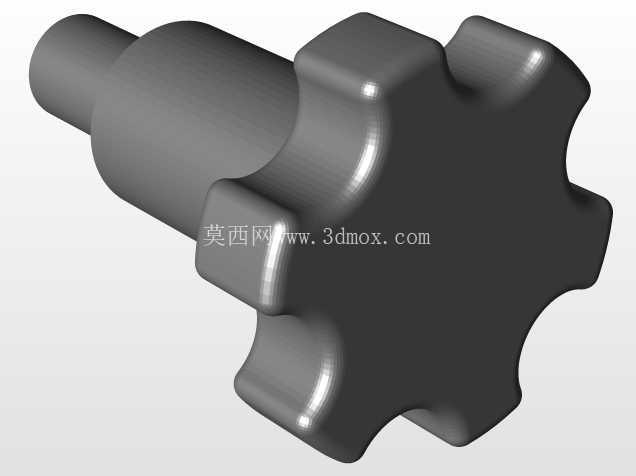

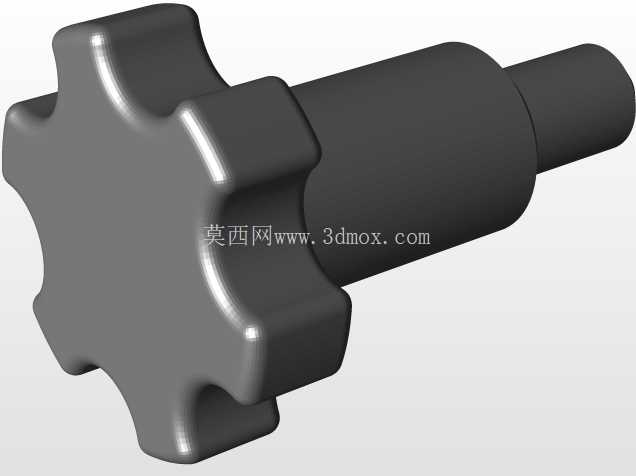

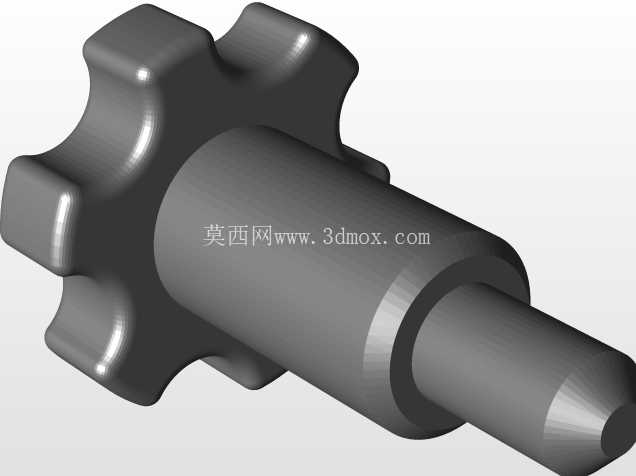

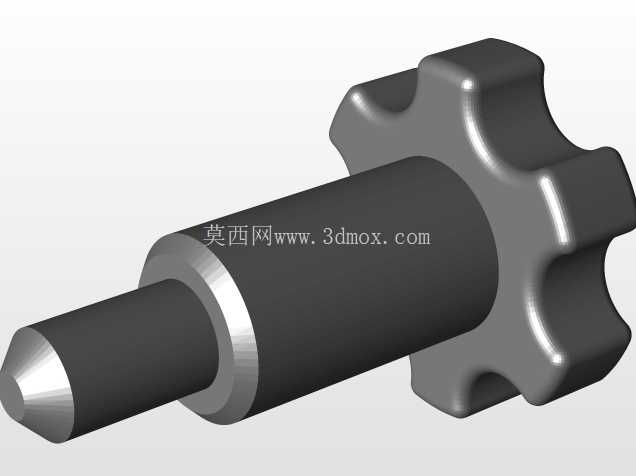

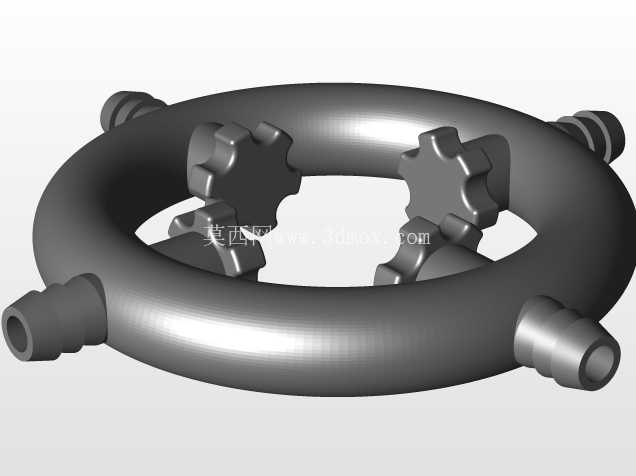

　　每个出气支路都集成了独立的针阀调节结构，阀体外露的星形旋钮采用防滑的多棱边结构，不需要额外工具就能手动旋转调节支路开度，旋钮的旋转行程对应阀门0到全开的流量调节区间，操作人员可以根据每个支路的实际用氧需求单独调整出气量，比如水产养殖场景里可以根据不同养殖区域的溶氧需求差异化调整供氧量，实验室场景里可以匹配不同实验装置的用气流量要求。进气接口采用与出气接口同规格的宝塔接头，沿环体垂直方向布置，整个装置没有额外的安装固定脚，实际使用时可以直接通过外接管路的张力悬空固定，也可以通过环体中心的中空区域穿装螺栓固定在支架面板上，安装方式灵活，不会受安装面的空间限制。

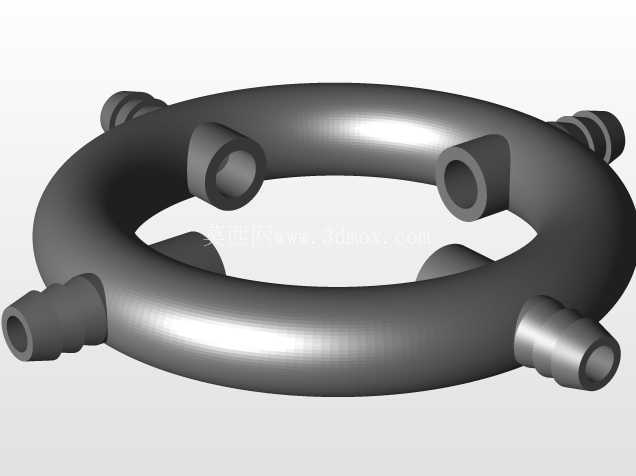

　　结构细节上，环形腔体的内壁做了圆弧过渡处理，没有直角转角结构，避免气流在腔体内形成紊流导致的流量波动，阀门与环体的连接部位采用端面密封结构，装配时不需要额外涂抹密封胶就能实现静密封，降低了装配难度，也避免了密封胶碎屑脱落堵塞气路的风险；所有接头的边缘都做了倒圆角处理，插接软管时不会割伤软管内壁，延长外接管路的使用寿命。实际选型时需要注意，这款分流装置的工作介质仅限洁净的氧气或是其他无腐蚀性的气体，不能用于液体管路分流，也不能在超过0.3MPa的压力环境下使用，避免腔体受压变形导致密封失效；如果用于医疗供氧场景，还需要在进气端加装对应的过滤装置，避免杂质进入下游供氧设备。从建模逻辑来看，整个结构的特征全部采用参数化建模，环形主体通过旋转特征生成，四个出气支路与阀门结构沿环向阵列生成，后续如果需要调整出气口数量、环体直径或是接头规格，只需要修改对应参数就能快速生成衍生型号，不需要重新绘制整体结构，能大幅缩短同系列产品的改型设计周期。
