教学实验用小型低速风洞结构设计

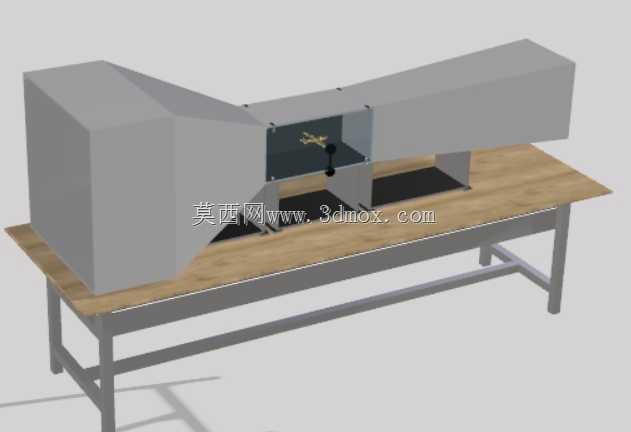

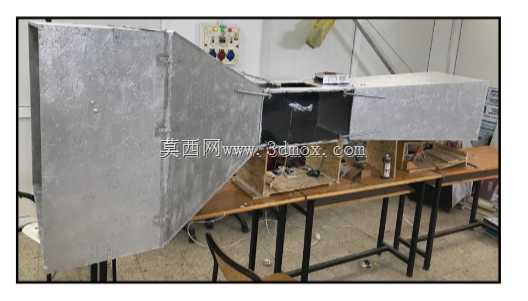

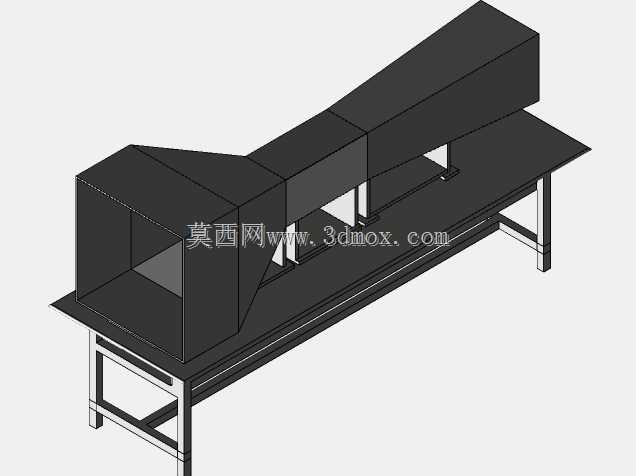

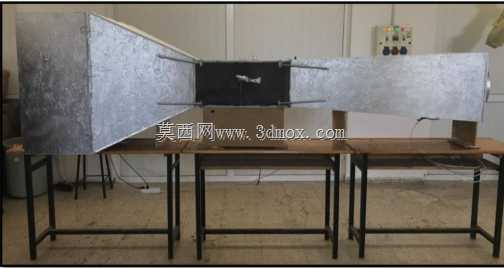

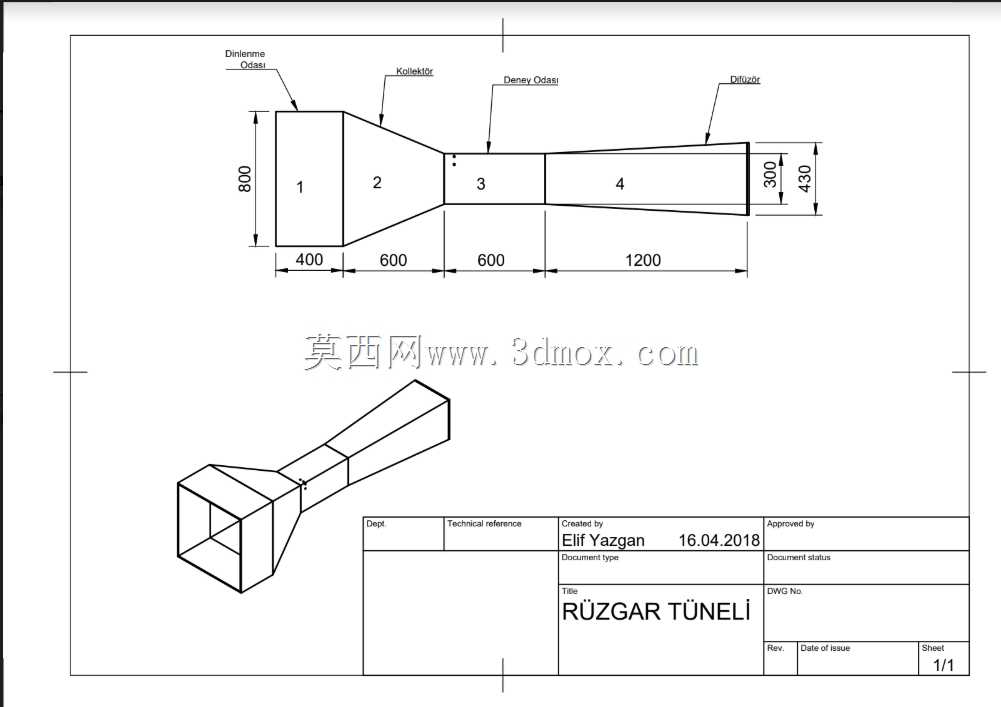

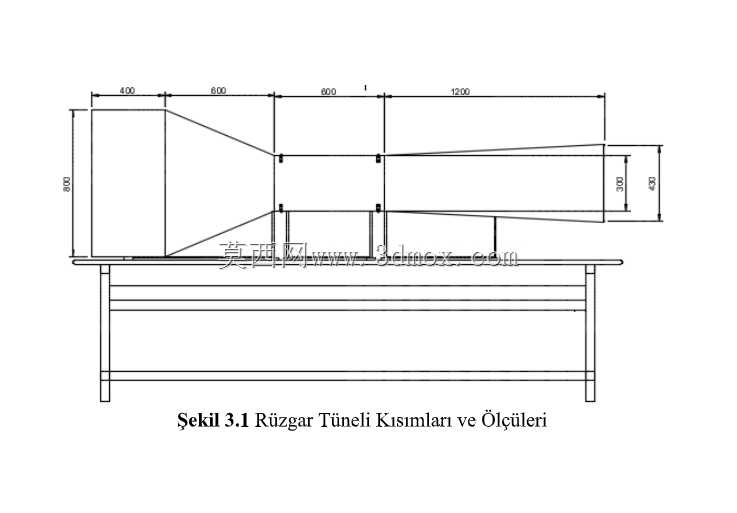

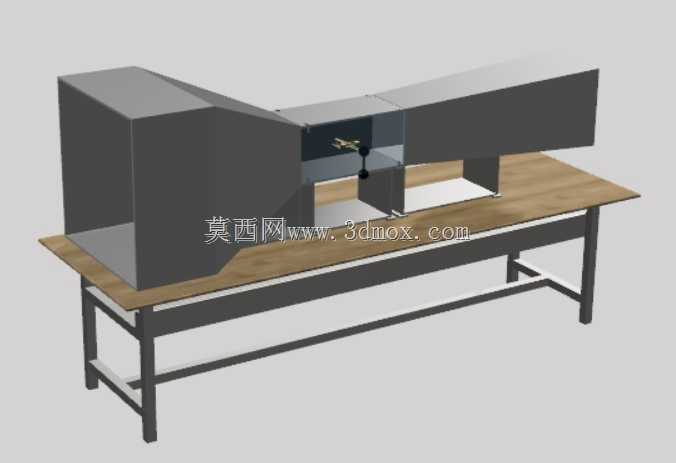

这套风洞结构主要面向高校流体力学教学场景、小型构件气动性能验证场景搭建，整体采用台式安装布局，不需要额外做地面预埋件固定，可直接放置在常规实验台架上完成部署，适配普通教学实验室的空间承载条件。整体结构分为试验段、收缩段、扩压段三个核心风道区段，所有风道段采用薄壁钣金拼接结构，段与段之间采用法兰边加密封垫的连接形式，既保证风道内部流场的密封性，也方便后期拆解调整内部构件、更换不同规格的试验段适配不同测试需求。底部支撑台架采用方管焊接框架结构，台面铺设平整钢板承托整个风道主体，台架下方预留充足的走线空间，可方便布置风速传感器、压力采集模块、试件固定夹具的走线与安装位，台架支脚带有可调脚垫，可在不平整的实验室地面上调平，避免风道倾斜导致内部流场出现偏流影响测试精度。

从功能设计上，这套风洞属于低速开口回流式风洞的简化结构，收缩段采用渐变曲面过渡，可将进气段的低速气流均匀加速，在试验段形成稳定均匀的流场区域，满足小型机翼模型、建筑缩比模型、低速运动构件的气动阻力、升力参数测试需求，扩压段采用渐扩结构，可降低气流流出速度，减少出口气流湍动对试验段流场的反向干扰。风道内部所有拼接位置都做了倒圆角过渡处理，避免直角结构产生局部涡流，破坏试验段的流场均匀性。

设计过程中优先考虑了教学场景的使用需求，整体结构没有复杂的曲面加工件，所有钣金构件都可以通过常规激光切割、折弯工艺加工成型，加工成本低，组装难度小，适合教学场景下的设备自制与维护。风道侧面预留了透明观察窗安装位，可在测试过程中直接观察试件周围的流场状态，配合烟线发生器可直观展示气流绕流状态，满足流体力学课程的演示教学需求。安装边界上，整体设备宽度不超过常规实验台的1.2米通用宽度，长度控制在2米以内，高度不超过1.5米，可顺利通过常规实验室的房门，不需要拆分主体结构即可完成实验室间的转运。台架下方预留的储物空间可放置数据采集仪、风机调速器等配套设备，不需要额外配置辅助置物架，进一步压缩了设备的占用空间。结构受力上，所有风道段的支撑点都布置在段体的重心位置，避免长期使用后风道段出现变形下垂，导致段间接缝处出现漏风问题。
