多孔定位钣金焊接承载托盘结构

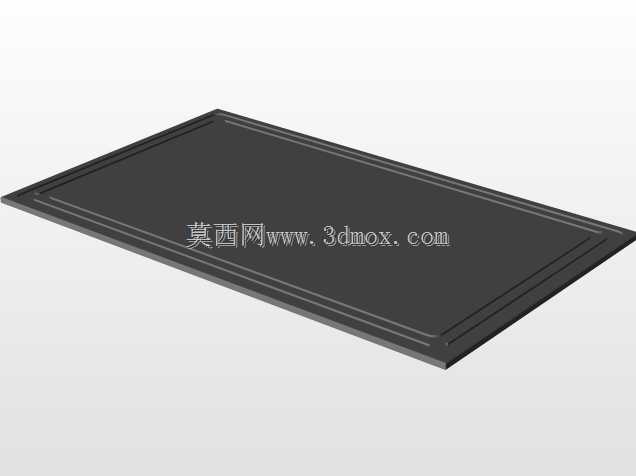

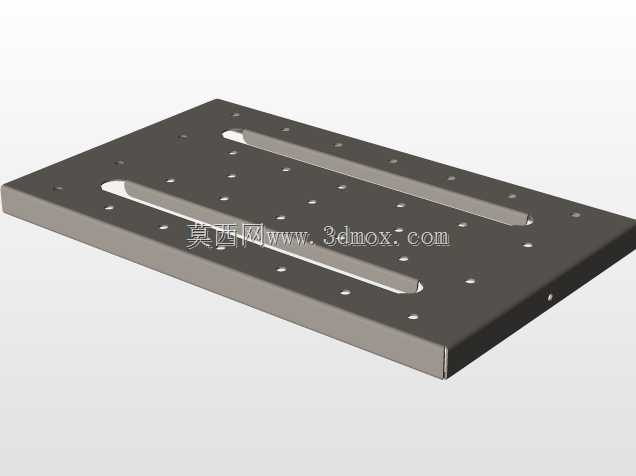

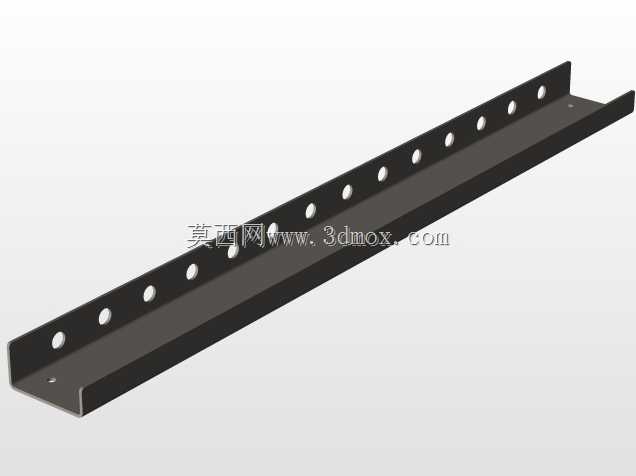

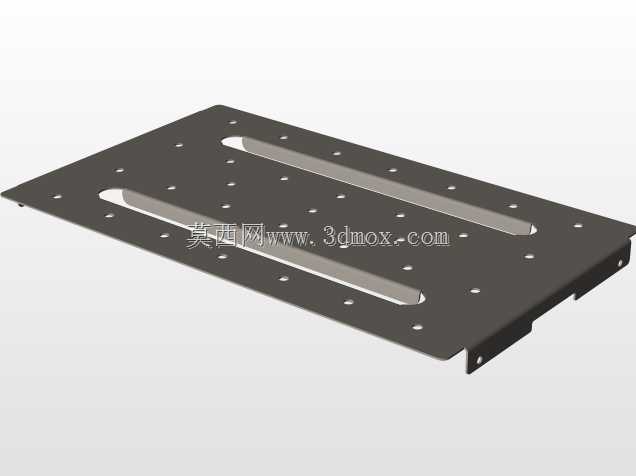

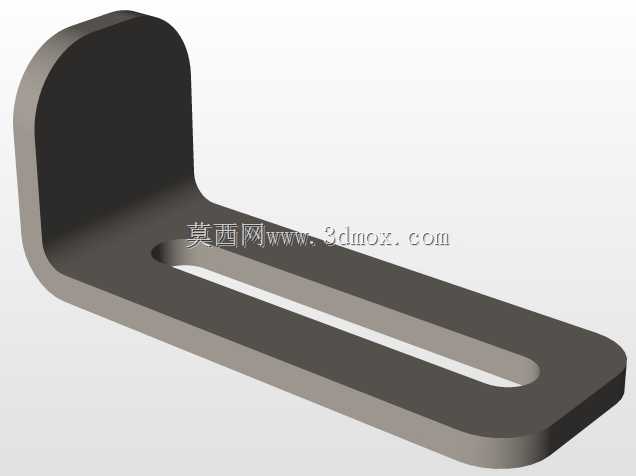

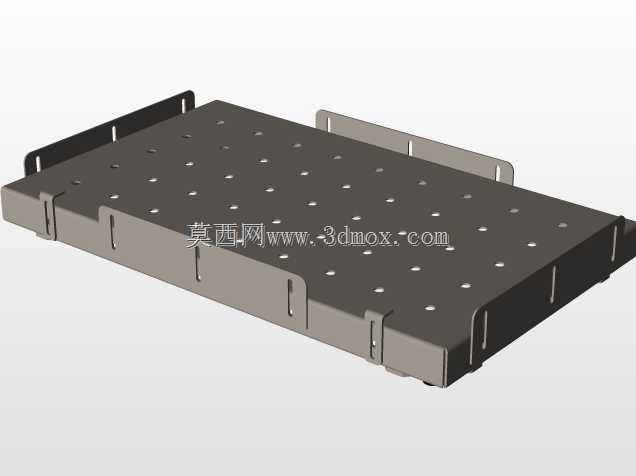

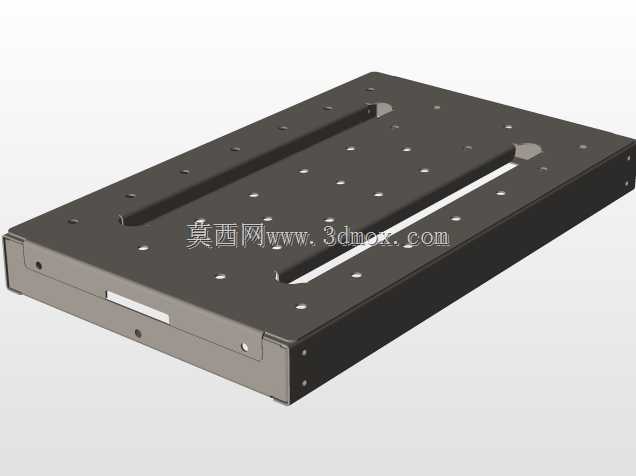

这类带阵列定位孔的钣金焊接托盘，多应用在生产线工位间的工件周转、小型焊接工装的基底承载场景，也可作为自动化装配线的载具使用，适配需要频繁定位、快速换型的工位需求。托盘主体采用薄钢板折弯成型，四周折边做了加高处理，既提升了整体结构刚性，避免薄板受载后出现翘曲变形，也能防止放置在盘面上的小型工件、焊装小件滑落，折边处预留的缺口是为了配合工位上的卡扣、挡块实现快速装夹固定，不需要额外打孔锁附就能完成托盘在工位上的定位。盘面的阵列孔采用等间距排布，孔位公差控制在±0.1mm范围内，可配合定位销快速装夹不同规格的小型焊接工件，不需要每次重新划线找正，能大幅缩减焊前准备的辅助时间。两侧加装的长条形安装挡边，是为了适配输送线的导向轨道，托盘在辊道或者皮带线上流转时，挡边和轨道侧面的导向条配合，能避免托盘偏移卡滞，保证流转过程的位置精度。设计时优先考虑了钣金加工的工艺性，所有折边的折弯半径都匹配常规钣金折弯模具的参数，不需要定制特殊刀具就能完成加工，阵列孔采用数控冲床一次加工成型，孔位一致性好，后续不需要额外做孔位修整。托盘的整体外形尺寸适配常规小型装配线的工位宽度，安装边界预留了足够的避让空间，和周边的传感器、挡停机构不会产生运动干涉，盘面的承载能力经过核算，均匀承载下可满足15kg以内的工件放置需求，适配绝大多数小型五金件、汽车小冲压件的焊装周转需求。折边和盘面的连接位置采用段焊处理，既保证连接强度，也避免满焊带来的板面热变形，焊接后整体做喷塑处理，提升表面耐磨性能，长期在车间环境使用也不容易出现锈蚀问题。盘面的孔位同时兼顾了减重和排屑需求，焊接过程中产生的焊渣、碎屑可以直接通过孔位落下，不会积存在盘面上影响工件放置的平面度，日常清理也更方便，不需要逐点清扫盘面杂物。
