航空发动机安装固定支撑支架结构

该支架作为航空发动机与机身安装段之间的核心承力连接构件，主要承担发动机工作过程中的静载荷传递与动载荷缓冲作用，在航空动力系统装配场景中，需要同时兼顾安装定位精度、长期交变载荷下的结构强度以及整机重量控制要求。从实际使用场景来看，这类支架多布置于发动机机匣与机身主承力梁的连接节点位置，既要传递发动机运行产生的推力、扭矩，也要吸收飞行过程中气流扰动、发动机振动带来的交变载荷，避免应力集中传递至机身主体结构，同时还要保证发动机与机身之间的安装同轴度符合装配公差要求。

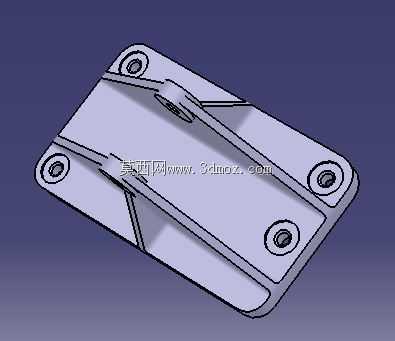

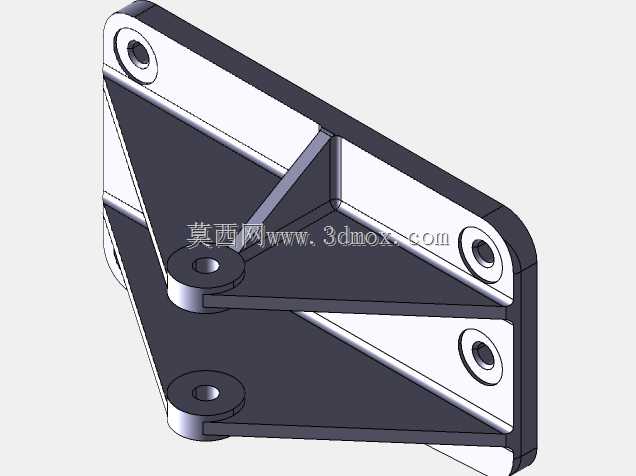

设计过程中优先采用了一体化板式承力结构，主体基板做了圆角过渡处理，避免直角位置出现应力集中隐患，基板上共设置四个沉头安装孔，用于与机身侧安装面实现螺栓紧固连接，沉孔结构可以保证螺栓头部不超出支架表面，避免与周边管路、线缆组件产生运动干涉。支架中部设置带加强筋的凸台铰接结构，用于与发动机侧的安装吊耳配合，实现铰接式连接，允许发动机在热胀冷缩、振动工况下产生微小的位移量，抵消附加应力。两侧斜向布置的加强筋从基板边缘延伸至中部凸台位置，在不额外增加过多整体重量的前提下，大幅提升了支架的抗弯、抗扭截面模量，避免在大载荷工况下出现结构形变。

从安装边界来看，该支架整体为扁平式布局，厚度方向尺寸控制较严，适配航空设备安装空间紧凑的特点，四个安装孔的孔位公差按照航空装配标准设置，保证互换性要求，安装面的平面度、粗糙度均满足机加件装配要求，避免紧固后出现安装应力。铰接凸台的孔位与基板安装面的平行度、位置度经过反复校核，确保发动机安装后姿态符合设计要求，不会出现附加的安装偏载。结构设计过程中还对边角位置做了倒角处理，避免装配过程中出现锐边划伤操作人员或损坏周边线缆、密封件的问题，整体结构没有冗余设计，每一处结构特征都对应明确的承力或装配功能，符合航空零部件轻量化、高可靠性的设计原则。在实际建模过程中，所有安装孔位、加强筋厚度、凸台高度都按照实际装配尺寸做了参数化设置，方便后续根据不同型号发动机的安装需求调整对应尺寸参数，适配不同推力等级的动力单元安装要求。
