简化布局双发喷气式民用客机外观结构

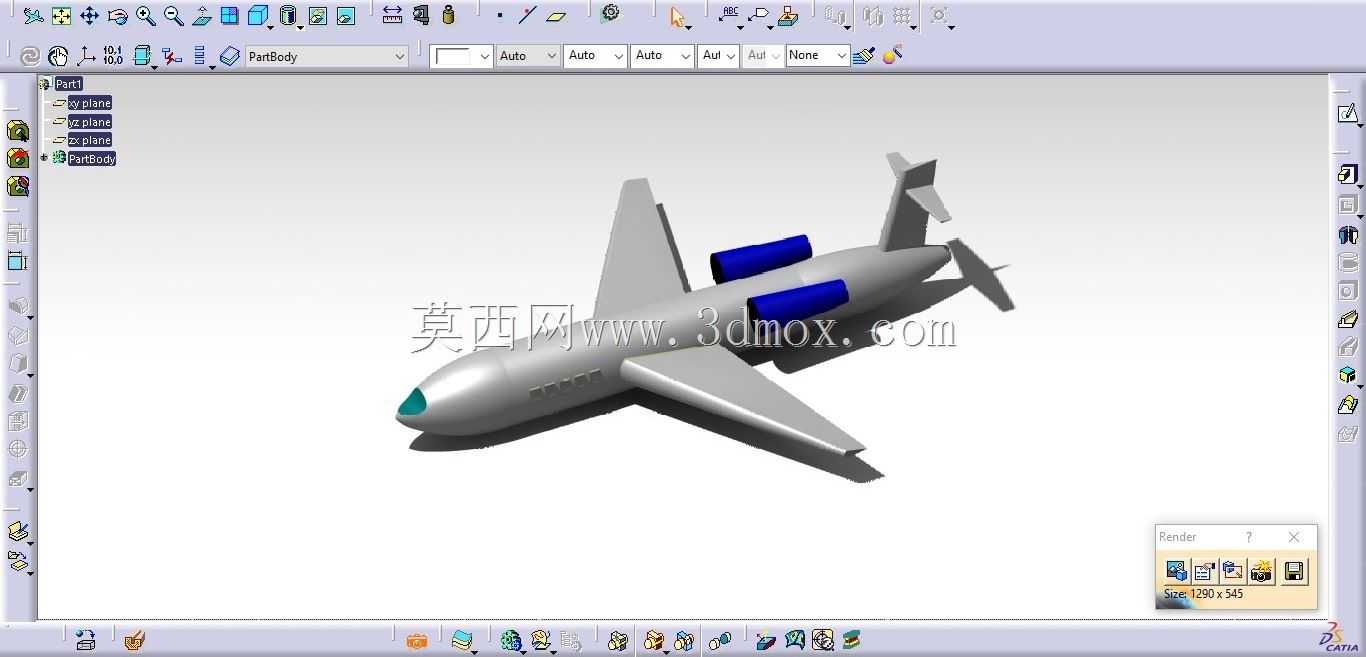

该模型聚焦民用喷气式客机的核心外观结构呈现，省略了复杂的机载系统、内饰管路等非外观细节，整体采用对称式布局设计，机身主体为等截面拉长旋成体构型，机头位置做了收敛式钝头修型，兼顾气动减阻需求与雷达罩的安装空间预留，机头前端预留的曲面区域可直接适配不同规格的航电设备外罩安装，无需额外做曲面重构。机翼采用下单翼布局，翼根与机身中段下部做一体化平滑过渡，翼型选用低速阶段升阻比表现均衡的低速翼型，机翼后缘预留了操纵面的安装分界，可直接拓展襟翼、副翼的活动结构建模，翼尖位置做了简单切角处理，能在基础教学演示中直观体现翼尖涡流的抑制思路。两台动力舱采用尾吊式布局，挂载于机身尾部两侧的短舱支架上，短舱与机身之间预留了足够的维护间隙，避免短舱振动直接传递至机身客舱区域，同时尾吊布局能释放机翼下方空间，适配小型支线客机的矮身起落架布置需求，降低整机地面高度，适配小型机场的地勤保障条件。尾翼采用常规T型尾翼衍生布局，水平尾翼安装于垂直尾翼中段位置，避开发动机尾流的直接冲刷区域，垂直尾翼后缘预留了方向舵的安装分界，可直接拓展航向操纵结构的细节设计。从实际应用场景来看，这类简化结构模型可作为航空科普教学的演示载体，帮助入门学习者快速理解民用客机的整体布局逻辑，也可作为航空类文创产品设计的基础母版，通过调整曲面细节衍生出不同比例的摆件、展品模型，同时也能作为初级三维建模练习的参考案例，帮助学习者掌握大曲率对称曲面的建模思路、多部件装配的基准对齐方法。建模过程中以机身纵向轴线为全局装配基准，机翼、尾翼、动力短舱均以该轴线为对称基准做镜像装配，能有效控制整体对称度误差，避免出现气动布局上的重心偏移问题，机身各段曲面做了G1连续处理，在简化建模步骤的同时保证外观的流畅度，没有出现明显的曲面折痕，适配快速渲染、3D打印等不同的下游使用需求，打印时无需额外添加过多支撑结构，机翼、尾翼等外伸部件的厚度预留了足够的结构强度，能满足小比例打印成品的日常拿取需求。
