小型风力发电机组三叶螺旋桨结构设计

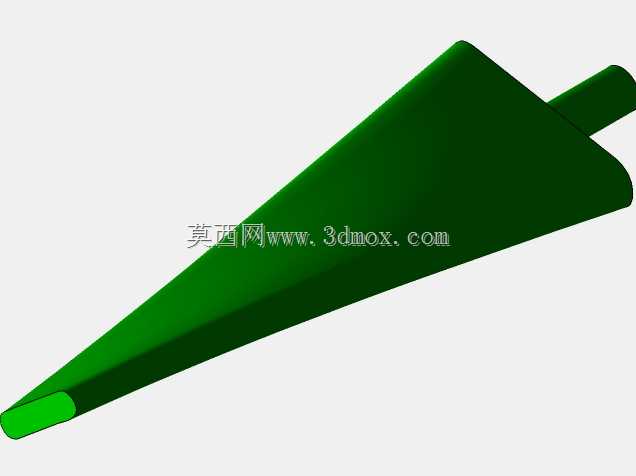

这款三叶螺旋桨结构主要适配小型离网型风力发电场景，常见于牧区户用供电、海岛分布式微网、山区监测站点供电、风光互补路灯配套等工况，核心作用是将流经桨叶的空气动能转化为轮毂的旋转机械能，为后续发电机转子提供稳定的输入扭矩。从结构设计逻辑来看，整体采用三叶等截面渐变翼型布局，相比两叶结构运行时的动平衡表现更优，气动载荷波动更小，能有效降低低风速下的启动扭矩阈值，在每秒2.5米左右的来流风速下即可带动轮毂启动旋转，适配低风速区域的风能捕获需求。桨叶的翼型沿展向做连续扭转设计，从叶根到叶尖的安装角逐步递减，匹配不同展向位置的线速度差，让整个桨叶展向的攻角保持在最优升阻比区间，避免叶根区域因线速度过低出现气流分离失速，同时抑制叶尖区域的涡流损耗，提升整体风能利用效率。桨叶与轮毂的连接采用嵌入式定位结构，叶根位置做加厚过渡处理，匹配轮毂的安装卡槽，装配时无需额外定制复杂连接件，可直接卡入轮毂定位槽后通过紧固件锁止，安装边界上，单支桨叶展向长度适配额定功率300W到500W的小型风电机组，轮毂中心到叶尖的回转半径控制在0.6米到0.8米区间，整机运行时的最大回转直径不超过1.6米，适配小型风电机组的塔架安装尺寸，不会出现桨叶扫塔的干涉问题。轮毂部分采用圆弧过渡的包覆式结构，既可以容纳桨叶的定位连接结构，也能降低轮毂位置的空气阻力，同时做了等重配平设计，三个安装卡槽的相位角严格保持120度均分，保证高速旋转时的离心力平衡，减少运行过程中的振动传递到下部塔架和发电机主体。在曲面构建过程中，采用螺旋线引导的放样逻辑，以不同展向位置的翼型截面为轮廓，沿扭转后的螺旋路径生成连续曲面，保证桨叶表面的光顺度，避免曲面出现褶皱、拐点导致的气动噪声增大和应力集中问题，叶尖位置做收尖切角处理，削弱叶尖涡的强度，降低运行时的气动噪声，同时减少叶尖位置的结构应力集中，提升长期户外运行的结构可靠性。实际应用中，这类螺旋桨结构的气动输出特性平缓，在额定风速每秒10米到12米的区间内可以输出稳定的扭矩，配合尾部的偏航结构可以自动对准来流方向，无需复杂的主动变桨控制即可适配大部分常规户外风况，结构件的加工适配注塑或者玻璃钢模压工艺，适合批量生产，装配维护难度低，适合无专业运维人员的偏远区域使用。
