手动T型柄轴承拆卸拉拔工装结构

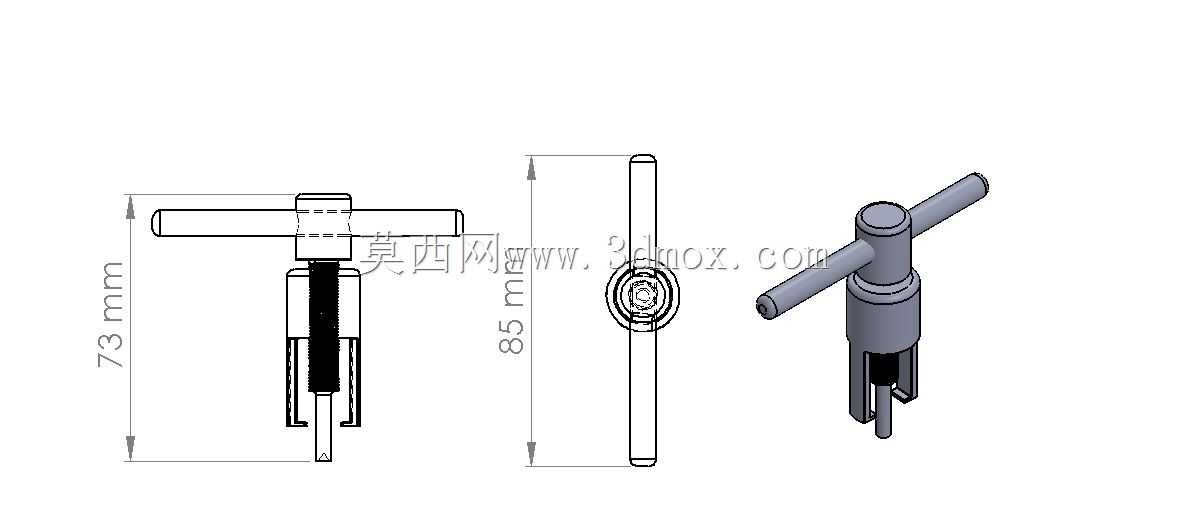

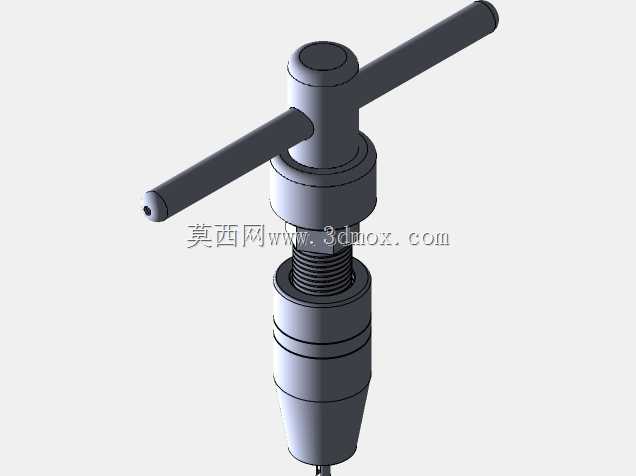

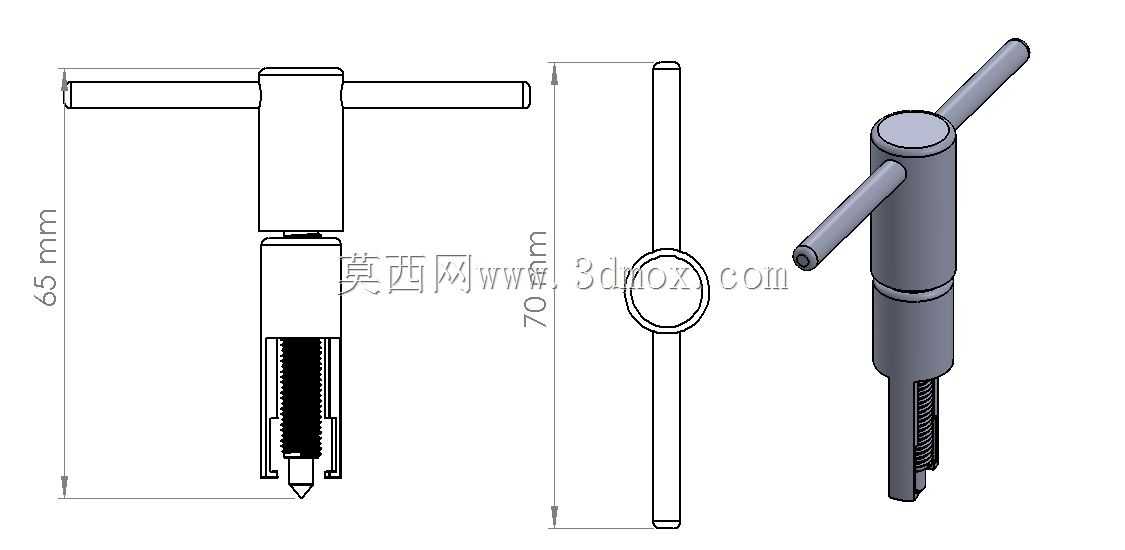

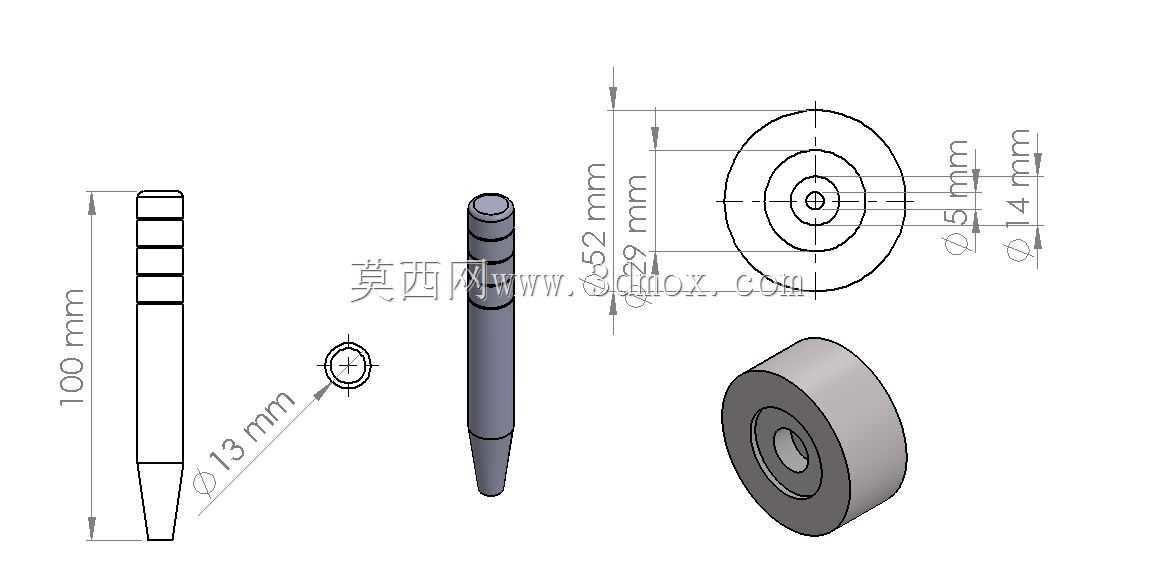

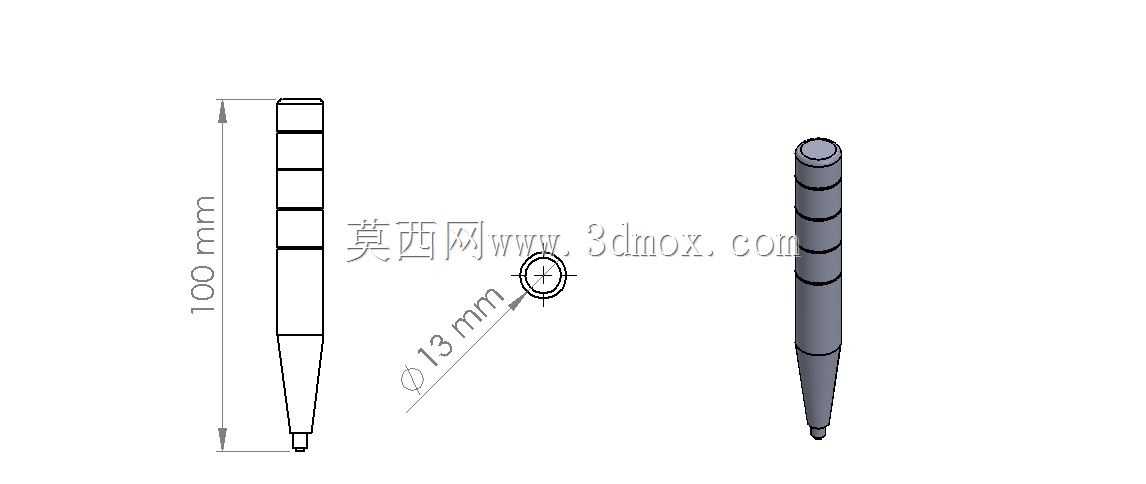

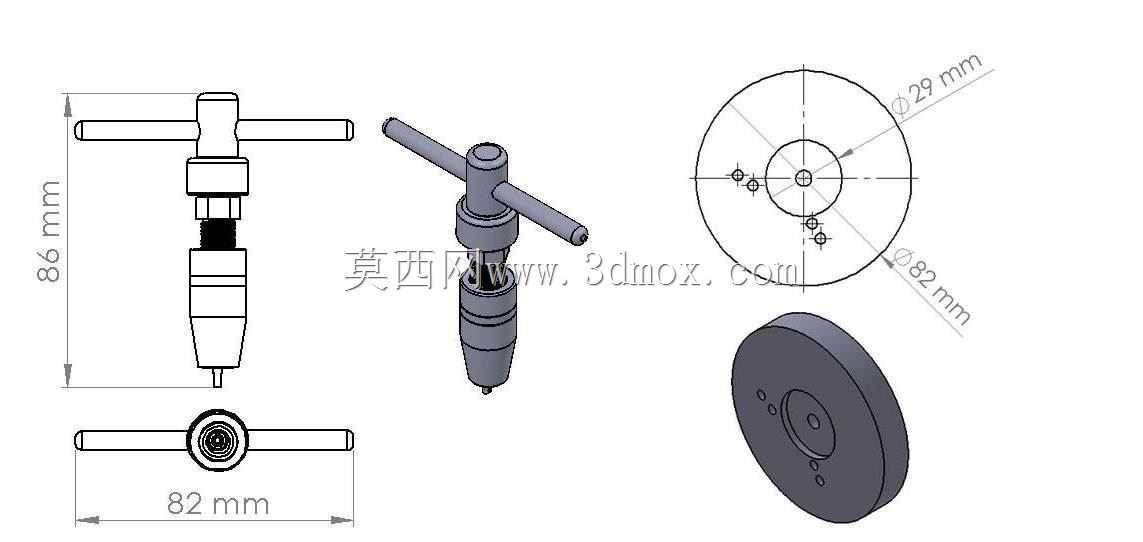

这款手动拉拔工装主要面向设备维保、小型机械装配场景设计，针对过盈配合安装的深沟球轴承、小型衬套类零件的拆卸作业开发，解决日常维保中敲击拆卸易损伤轴承滚道、破坏安装基座孔位精度的痛点。整体采用T型回转式结构布局，顶部横向握杆与中部螺杆采用同轴垂直装配，握杆表面做滚花防滑处理，作业时双手握持横向杆施加旋转扭矩，即可带动中部梯形螺纹副实现轴向进给，无需额外配套加力杆，单人即可完成常规小型轴承的拆卸操作。下端的夹头采用锥面胀紧结构，与不同规格的拆卸适配器配合时，可适配内径范围4mm至16mm的轴承内圈夹持，夹头外锥面与锁紧套的内锥面配合间隙控制在0.02mm以内，旋转进给时锥面同步收紧，保证夹持力均匀作用在轴承内圈端面，不会出现夹持打滑、夹伤轴承保持架的问题。中部的限位轴肩可在进给过程中抵靠在安装基座的基准端面，作为拉拔作业的受力支撑点，轴肩端面做平面度处理，与安装面贴合时无偏斜，避免拉拔过程中轴承承受侧向力矩导致内圈变形。螺杆的有效行程设计为65mm，可满足多数小型电机、传动箱、泵体内部轴承的拆卸行程需求，作业时无需反复调整夹持位置，一次装夹即可完成轴承的完整拉出。夹头与螺杆采用分体式装配结构，可根据待拆卸轴承的尺寸更换对应规格的夹头适配器，无需更换整套工装，降低多规格作业场景下的工具配置成本。整体结构无复杂液压、气动组件，所有零件均采用常规金属切削工艺即可加工，维护时仅需定期在螺纹副表面涂抹润滑脂即可保证操作顺畅，适合车间维保工位、设备装配线旁的工具配置，也可作为外出维修作业的便携工具使用，相比三爪拉马体积更小，可伸入狭窄的安装腔体内完成拆卸作业，不会与周边的管线、相邻零件产生干涉。
