6mm转8mm轴径适配旋扣夹头结构

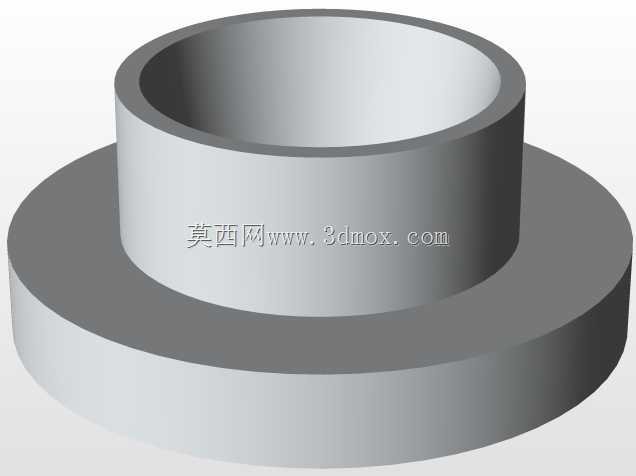

在小型传动系统、手持动力工具、实验台架搭建的场景里，不同轴径的动力输出端与执行端衔接一直是结构设计里容易踩坑的环节，这款旋扣夹头正是针对6mm轴到8mm轴的衔接需求做的适配结构。从实际使用场景来看，这类夹头常出现在小型钻铣设备的输出端改装、桌面级传动实验台的轴系对接、小型电动工具的工作头快换结构上，不需要额外做轴套的过盈压装，也不需要打顶丝孔破坏原轴结构，通过旋扣结构就能完成两段不同轴径部件的可靠连接。从功能特性上看，夹头上部做了带卡槽的旋扣结构，卡槽的深度和宽度匹配常规快换接头的卡扣尺寸，旋转到位后能形成轴向限位，避免传动过程中出现轴向窜动；中间的法兰盘结构一方面做轴向定位，安装时抵靠在安装基准面上就能确定夹头的轴向安装位置，不需要反复测量定位尺寸，另一方面法兰盘的端面能承受一定的轴向载荷，在带轴向进给的传动场景里，能把轴向力传递到安装基座上，避免轴系承受额外的弯矩。下部的锥段结构是夹头的夹持定心部分，锥面的锥度经过匹配设计，和配套的锁紧锥套配合时，能在旋紧过程中自动定心，保证6mm轴和8mm轴的同轴度控制在合理范围内，减少高速传动时的径向跳动。设计思路上，这款夹头没有采用复杂的分体结构，整体采用一体式加工思路，减少了装配带来的累积误差，上部的8mm轴段和下部的夹持锥段、中间法兰为同一基体，材质可选常规45号钢做调质处理，兼顾强度和加工成本，也可以根据使用场景换用铝合金材质降低整体重量，适合对载荷要求不高的桌面设备使用。安装边界方面，上部8mm轴段的长度匹配常规快换接头的安装深度，安装时不需要对原设备的输出轴做额外裁切，中间法兰的外径大于上下轴段直径，能直接穿过对应安装孔位后靠法兰端面限位，下部锥段的最大直径和法兰直径形成阶梯差，配套的锁紧环可以套在锥段外部，旋紧时不会和法兰发生干涉，下部的夹持内孔为6mm通孔，适配标准6mm光轴的插入，插入深度足够保证夹持摩擦力，传递常规小型设备的扭矩不会出现打滑问题。在实际选型使用时，需要注意配套轴的端面倒角，方便轴顺利插入夹头内孔，旋扣卡槽的位置要和设备端的卡扣对位准确，旋转到位后能听到卡扣卡入的触感，确认轴向锁止后再启动设备，避免高速转动时部件脱出。这类夹头的优势在于拆装效率高，不需要额外的紧固件，反复拆装也不会破坏轴表面，适合需要频繁更换工作头、调整轴系连接的场景，相比传统的顶丝固定夹头，不会因为顶丝挤压在轴表面留下压痕，也不会出现顶丝松动导致的传动打滑问题。
