苏26大风德普朗泡沫航模结构设计

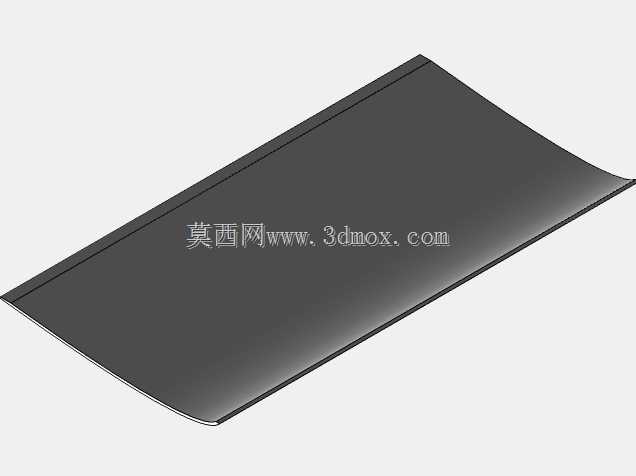

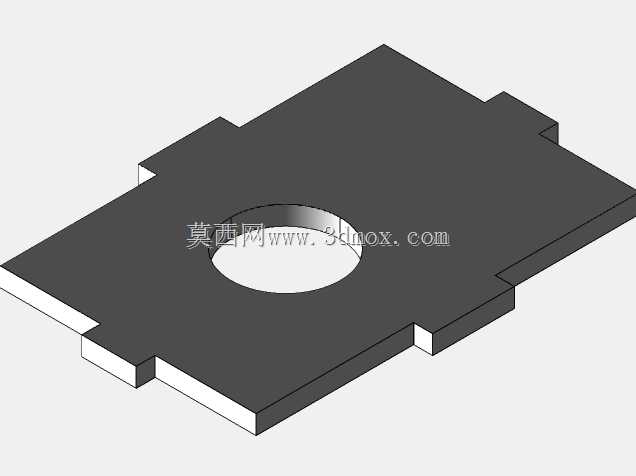

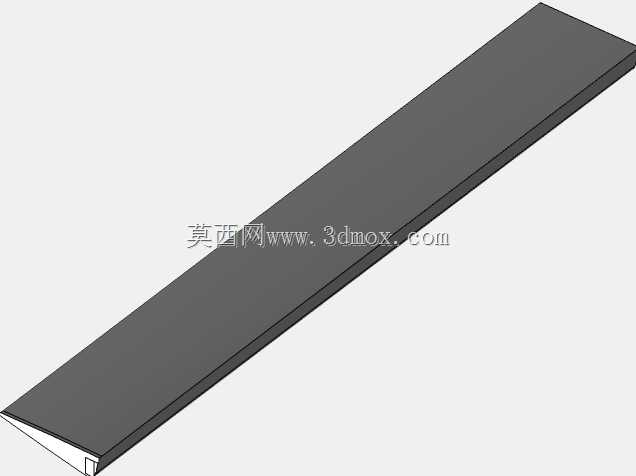

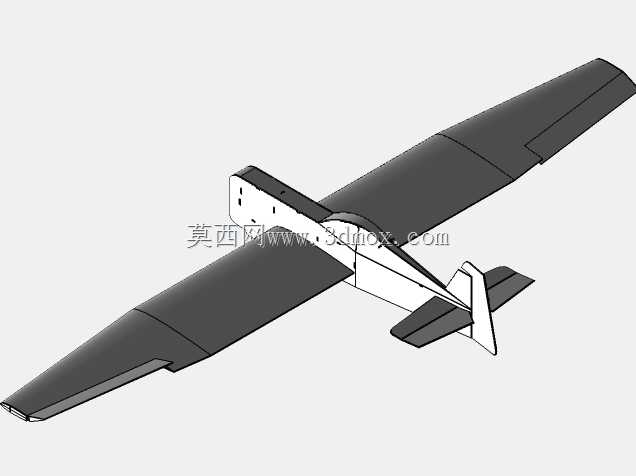

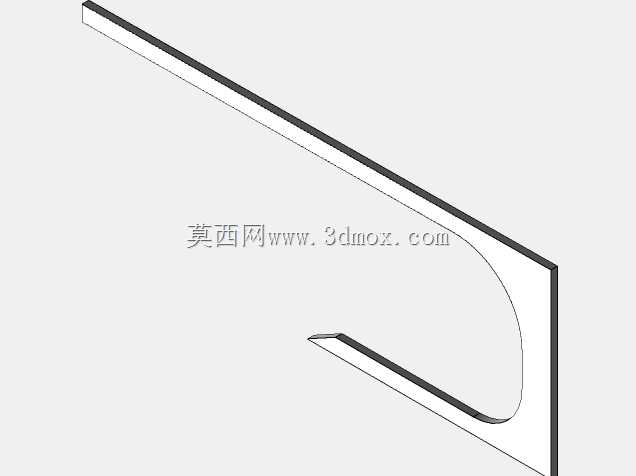

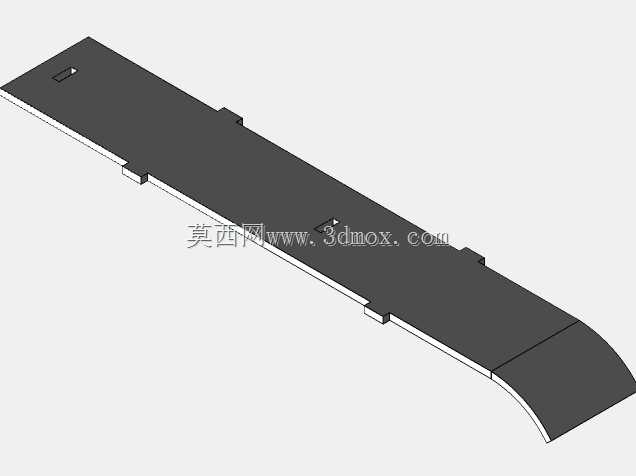

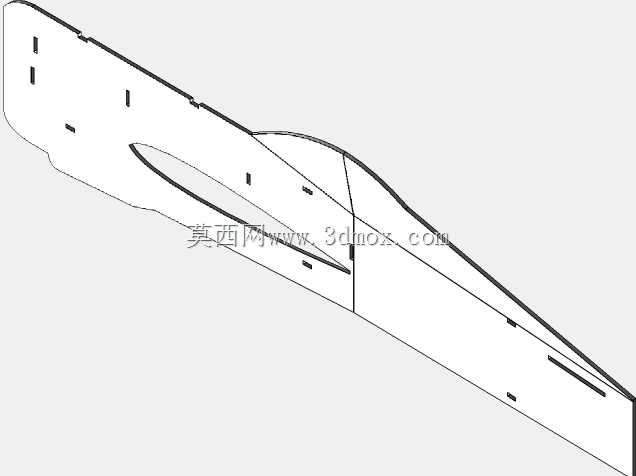

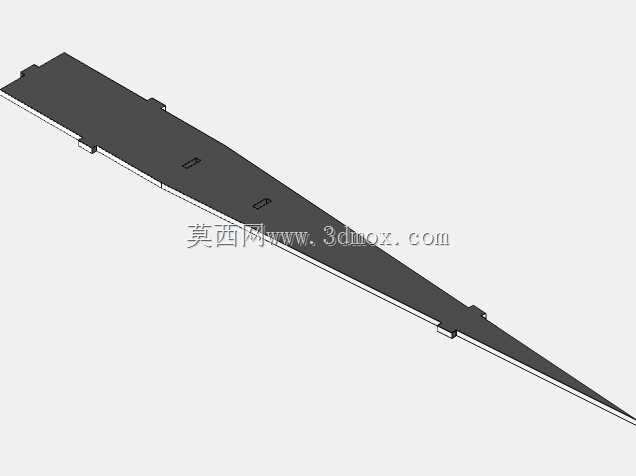

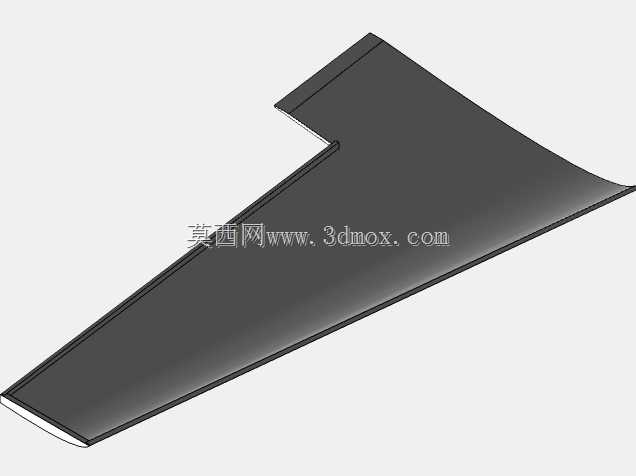

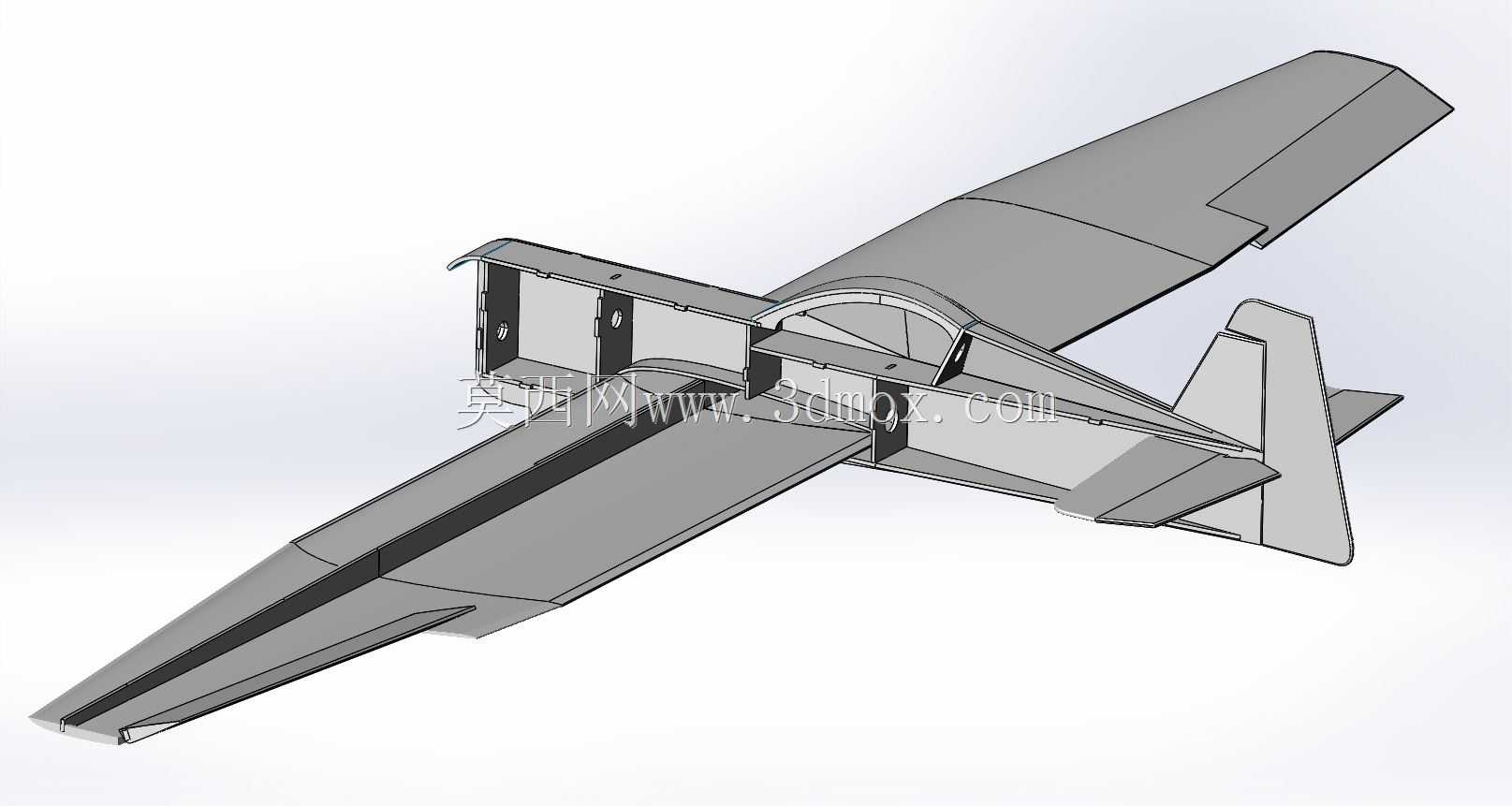

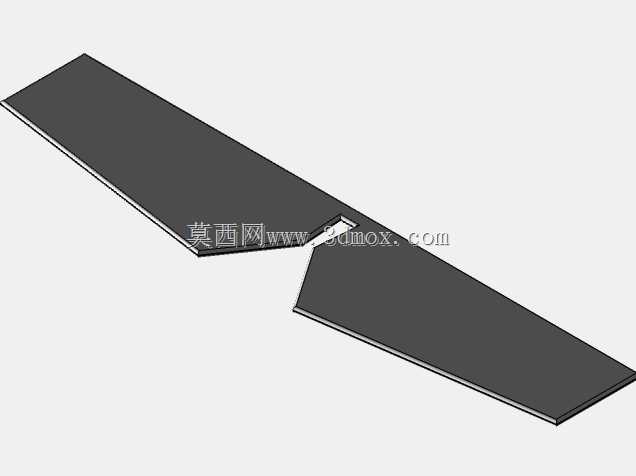

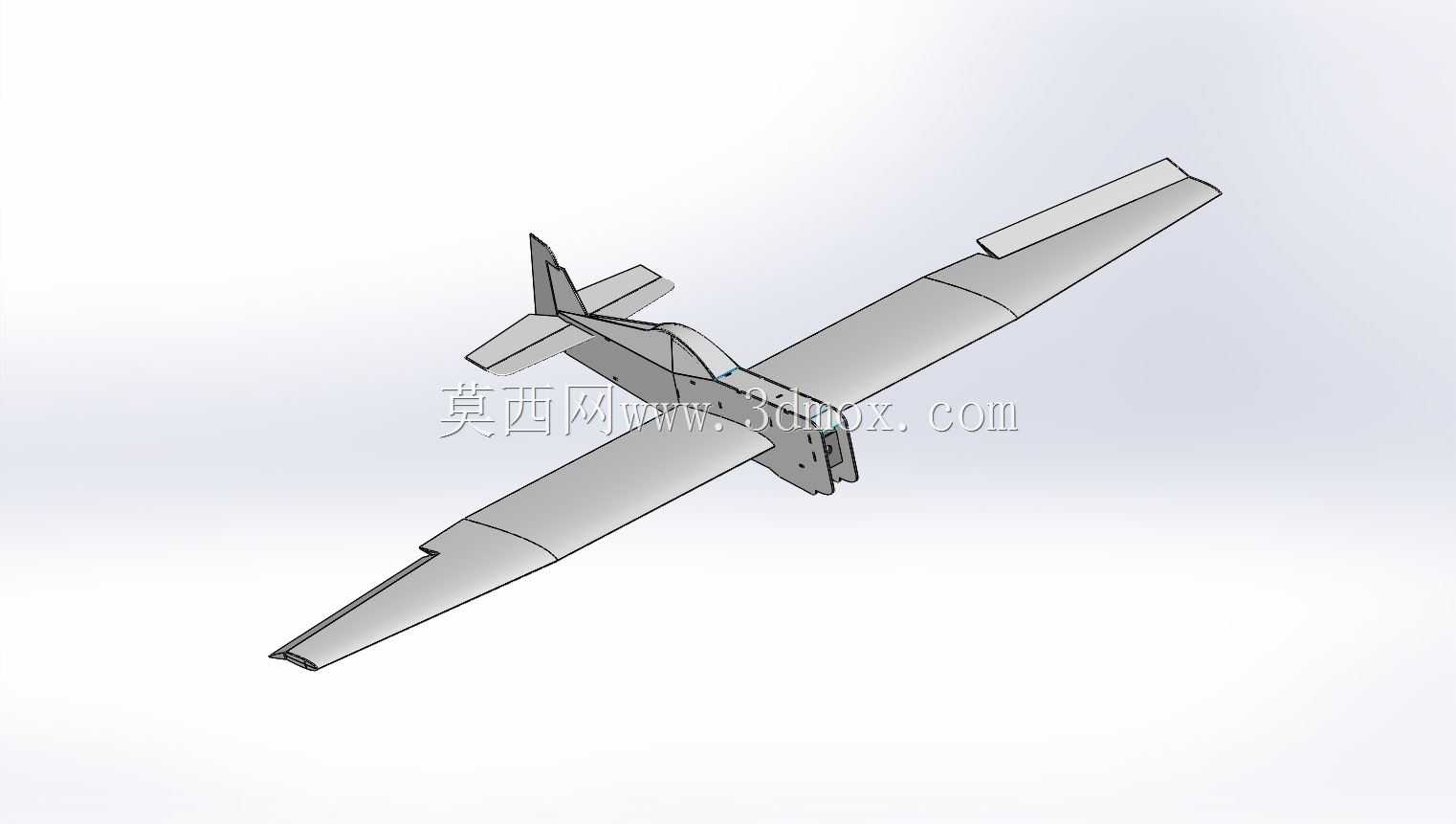

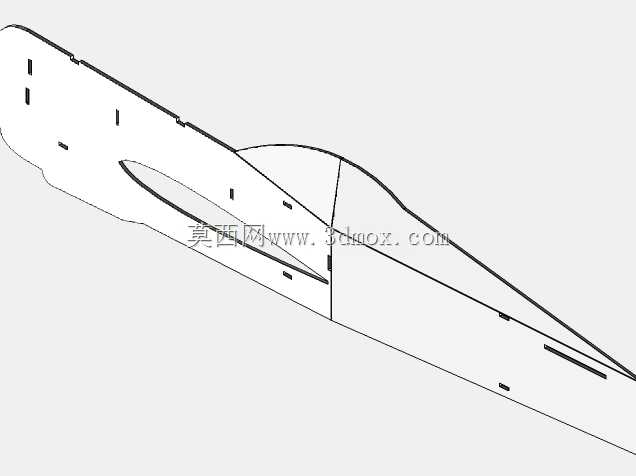

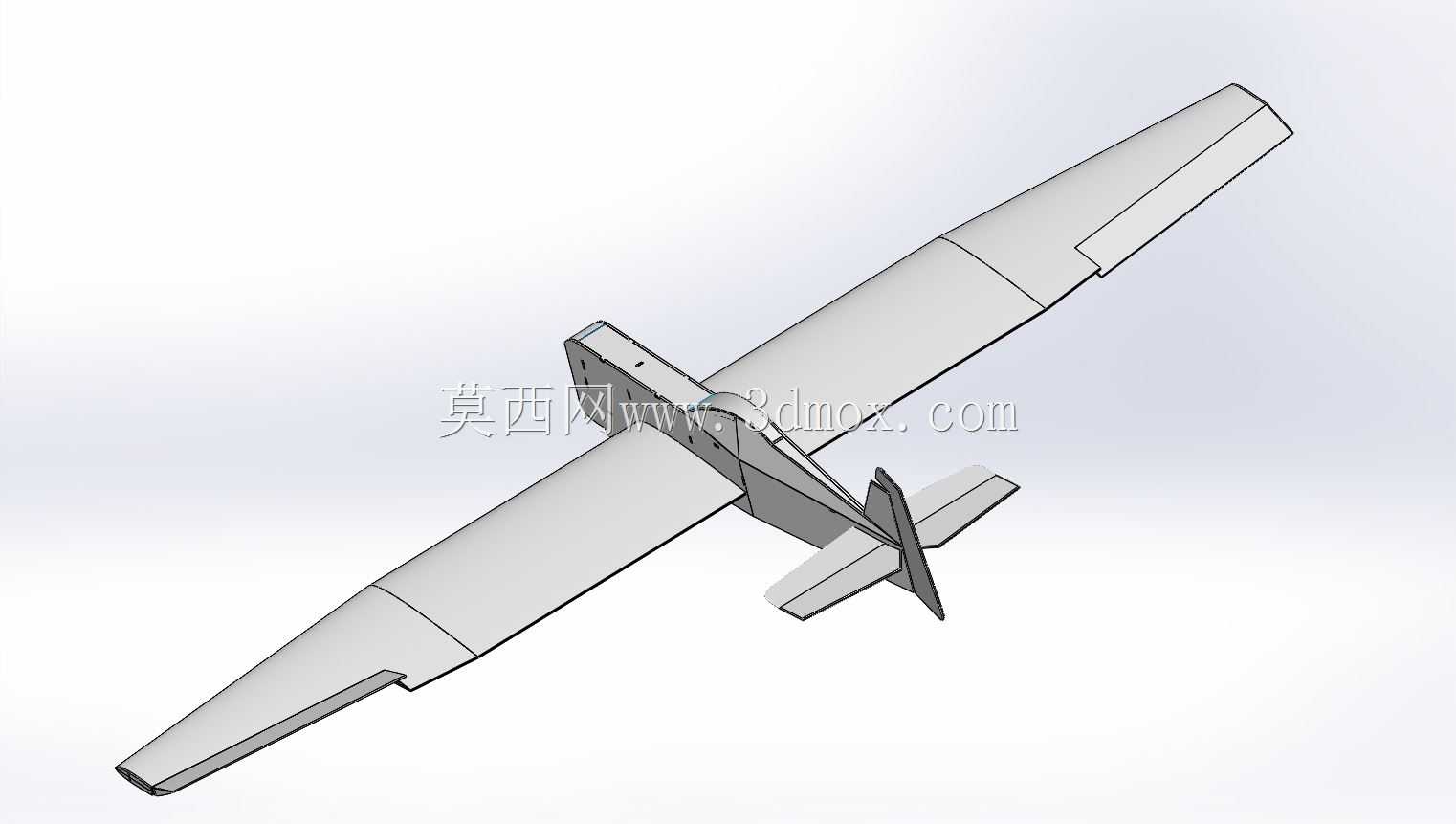

这款固定翼航模的结构设计围绕泡沫材质的加工特性展开，机身主体采用分段式泡沫拼接结构，在保证机翼与机身连接强度的同时，尽可能降低整机自重，适配小功率动力组的推力输出需求。机翼采用上单翼布局，翼型选用低速升阻比表现优异的平凸翼型，机翼分段设计预留了舵机安装槽与连杆走线路径，机翼与机身的对接处设计有定位卡槽，装配时无需额外做定位标记即可完成对齐，降低手工组装的对位误差。尾翼部分采用常规布局，水平尾翼与垂直尾翼均设计为快拆结构，方便日常收纳与运输，尾翼舵面的转轴处预留了合页安装位，可直接粘贴泡沫专用合页完成舵面活动连接，无需额外切削加工。机身前段设计有设备舱，可容纳电池、接收机、电调等航模电子设备，设备舱盖采用卡扣式固定，日常更换电池或调试设备时无需借助工具即可快速开启。机身头部预留了电机安装座的固定孔位，可适配不同规格的外转子无刷电机，安装座与机身主体之间设计有减震缓冲结构，可降低电机运转时的振动传递到机身，提升飞行时的画面稳定性与操控手感。起落架部分采用后置尾轮布局，主起落架安装在机翼下方的机身加强位置，采用钢丝弯折成型的减震结构，可吸收降落时的冲击载荷，避免硬着陆时损坏机身泡沫结构。整机的外形线条参考了实机的气动轮廓，在保证飞行稳定性的前提下尽可能还原真机的外观比例，所有外露的棱角处均做了圆弧过渡处理，既可以降低飞行时的空气阻力，也能避免泡沫材质的锐角部位在磕碰时出现碎裂。设计过程中针对泡沫材质的粘接特性，所有拼接面均预留了0.2mm的胶层间隙，可保证泡沫胶充分填充粘接面，提升拼接后的结构强度，针对受力较大的机翼与机身连接位置，内部设计有碳杆预埋通道，组装时可插入碳纤杆提升整体抗弯强度，避免大机动飞行时机翼出现弯折变形。
