带防烫握带玻璃热饮杯配套碟具结构

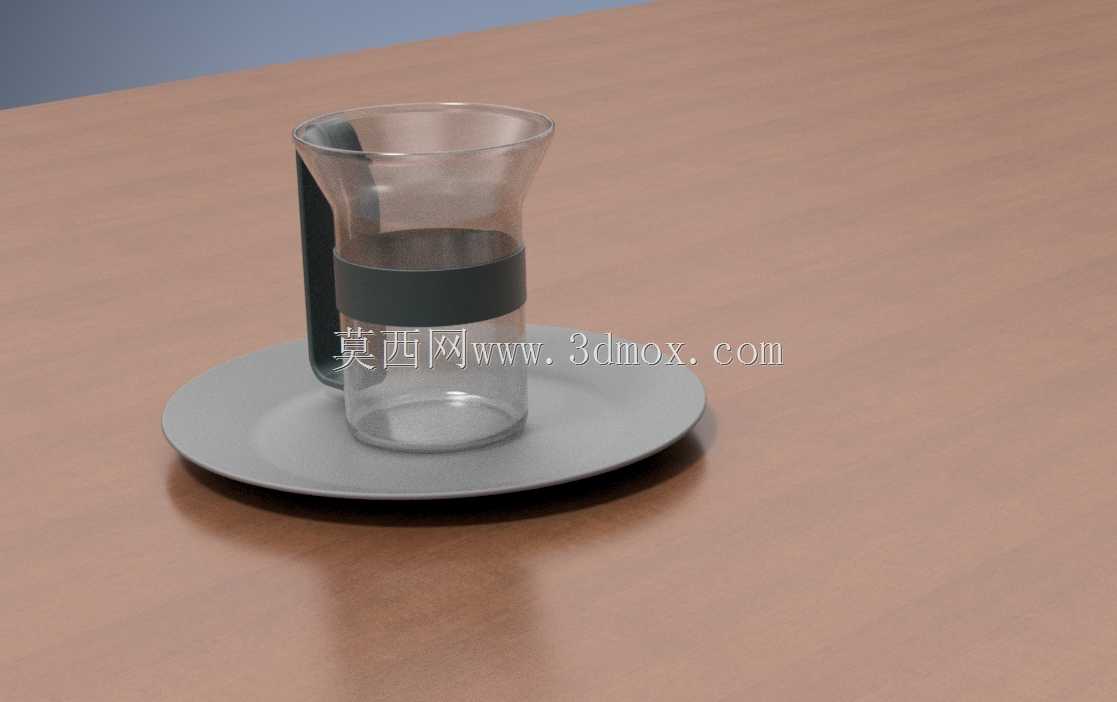

这款带配套碟具的热饮杯结构，核心设计目标是解决高温流体盛装过程中的握持防烫问题，同时兼顾日常使用的稳定性与场景适配性。从实际应用场景来看，该结构可适配航空舱内饮品服务、车载配套饮水器具、办公桌面日常热饮盛放等多类场景，塑料材质的选型也兼顾了轻量化与抗冲击需求，能够适配移动场景下的颠簸使用工况，避免常规玻璃器具易碎带来的安全隐患。

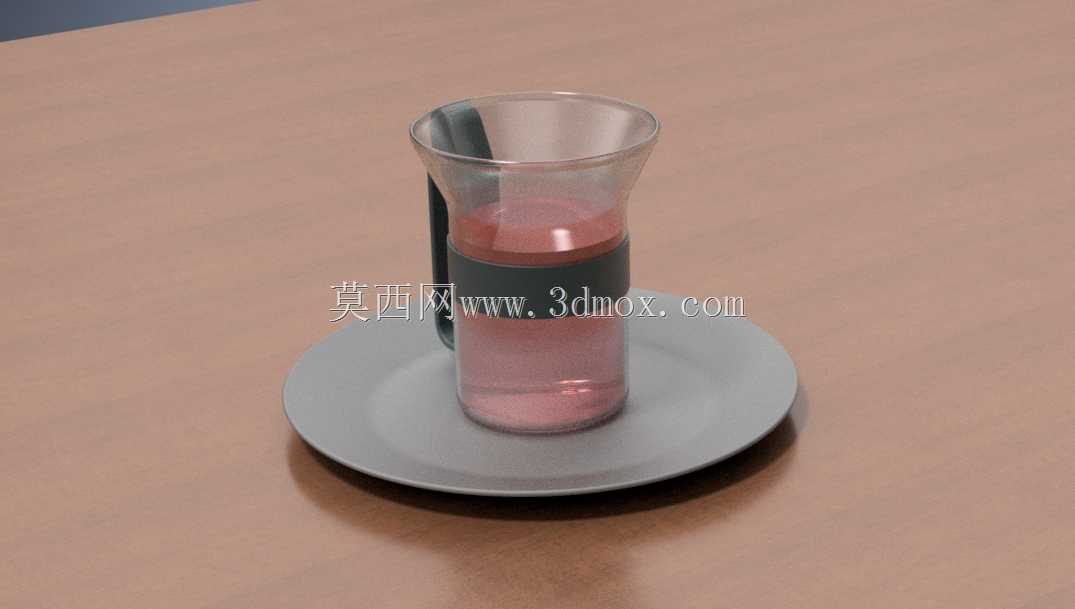

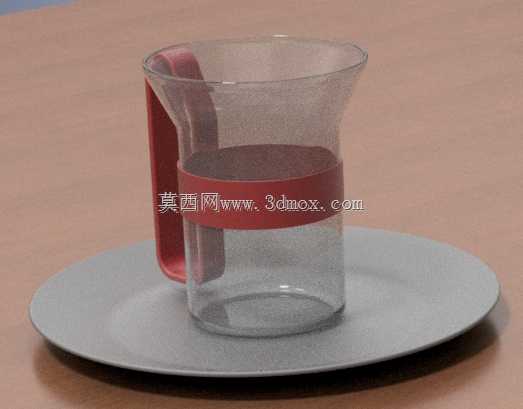

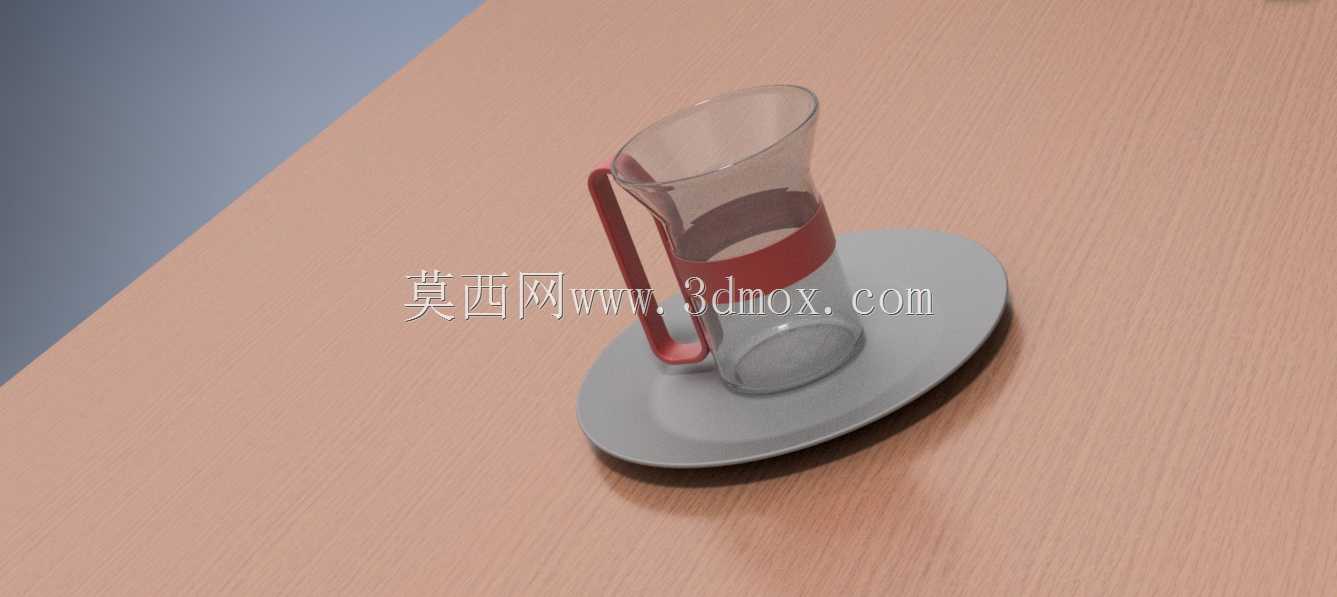

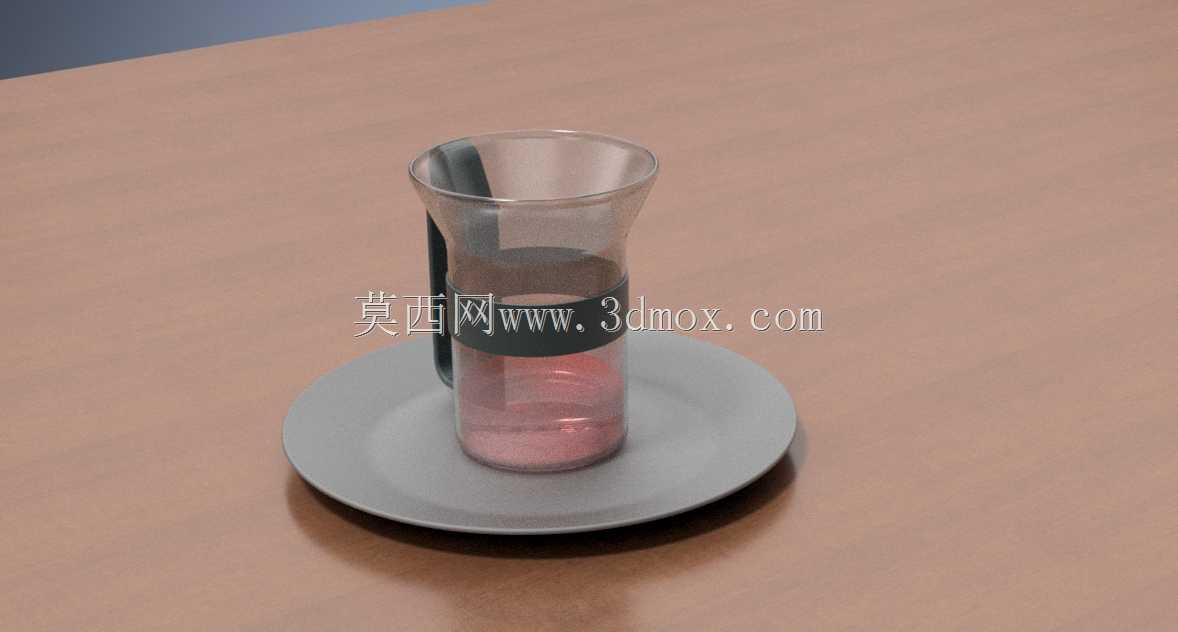

在功能特性设计上，杯身采用透明主体结构，便于使用者直观观察内部饮品液位，避免加注过满导致的溢洒风险；杯身外侧设置的环形隔热带，搭配单侧延伸的握持结构，能够在杯内盛装100摄氏度以内热流体时，将握持区域的表面温度控制在人体可直接接触的安全范围内，避免手指关节、掌心部位直接接触高温杯壁造成烫伤。配套的碟具边缘设置浅度限位凹槽，能够对杯底形成径向约束，放置时可避免杯体受外力剐蹭出现滑移倾倒，同时碟具平面可临时放置茶包、搅拌棒等配套小件，提升使用便利性。

从结构装配逻辑来看，该杯体采用无额外紧固件的压装设计，隔热握带从杯体底部向上压入杯身预设的透明塑料定位槽中，槽体内部设置微小的倒刺限位结构，压装到位后隔热带与杯身形成过盈配合，无专用工具无法完成拆卸，既避免了长期使用后连接件松动脱落的问题，也减少了装配工序的零件数量，降低批量生产的装配复杂度。

尺寸边界设计上，杯体总高度控制在120mm左右，杯口最大直径80mm，杯底直径60mm，配套碟具直径140mm，整体尺寸适配常规车载杯架、航空客舱服务托盘的安装限位尺寸，放置时不会超出常规桌面置物区域的边界；杯身内部的盛液容积控制在300ml，符合单次热饮的常规盛装量，避免容量过大导致饮品长时间放置降温，或容量过小需要频繁加注的问题。杯壁厚度设置为2mm，既保证了透明材质的结构强度，也不会因壁厚过大导致整体重量超标，空杯整体重量控制在150g以内，长时间握持不会产生明显的负重感。

在细节结构处理上，杯口做了卷边钝化处理，饮用时唇部接触无尖锐棱角，提升使用触感；杯底做了微小的同心圆凸台设计，放置时与碟具表面形成微小间隙，避免杯底与碟具平面形成真空吸附，拿起杯体时不会连带碟具一同抬起；隔热握带的表面做了细微的磨砂纹理处理，握持时增大摩擦力，即使手部沾有少量水渍也不会出现打滑脱手的情况。
