工业嵌入式石英计时表结构设计

这款嵌入式工业计时装置，主要面向各类需要累计设备运行时长的工业场景，常见于发电机组、工程机械设备、工业自动化生产线、空压机、叉车等需要做设备维保周期统计的装备上，核心作用是精准记录设备的实际运行小时数，为设备的定期保养、易损件更换、运行状态溯源提供可靠的时长数据支撑，避免因维保不及时引发的设备故障，也能为设备的全生命周期运行数据统计提供基础依据。

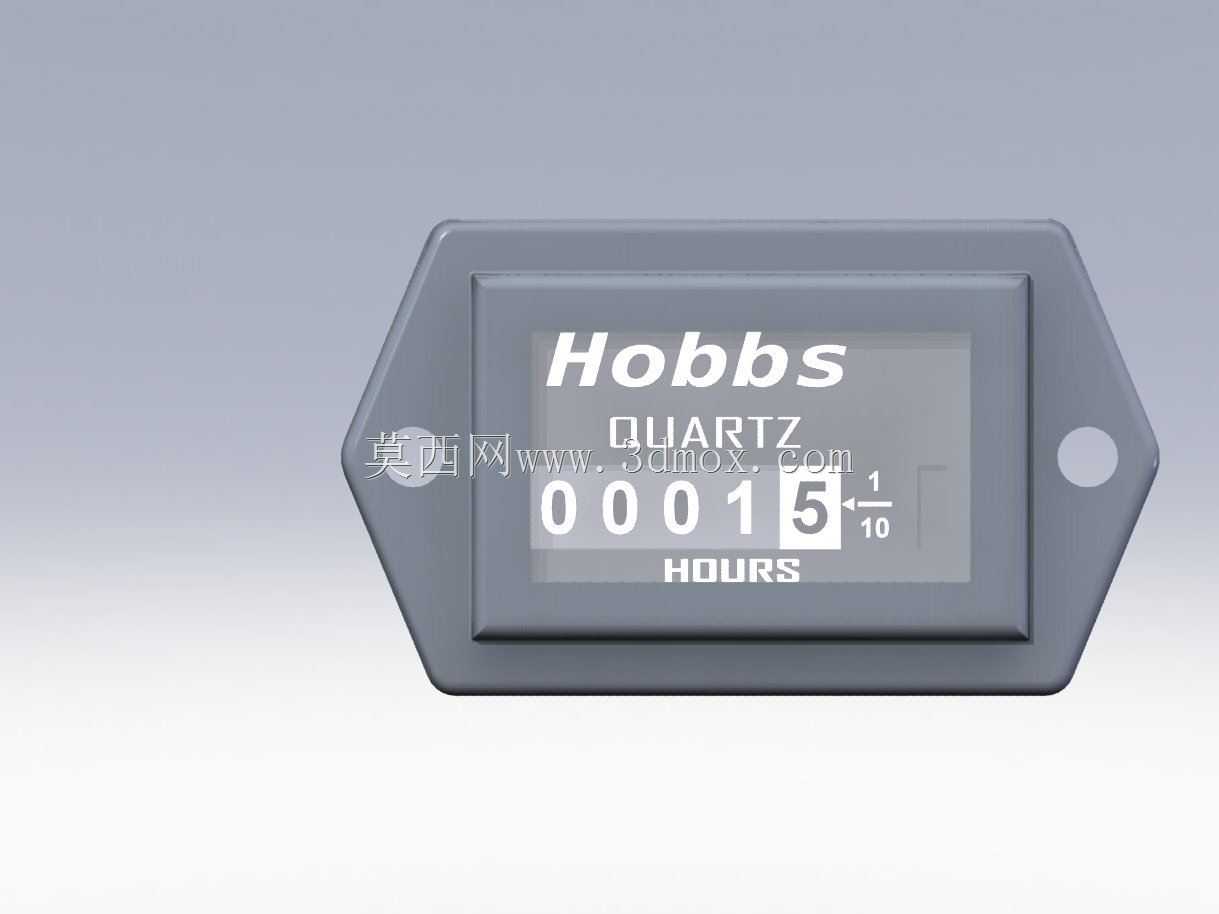

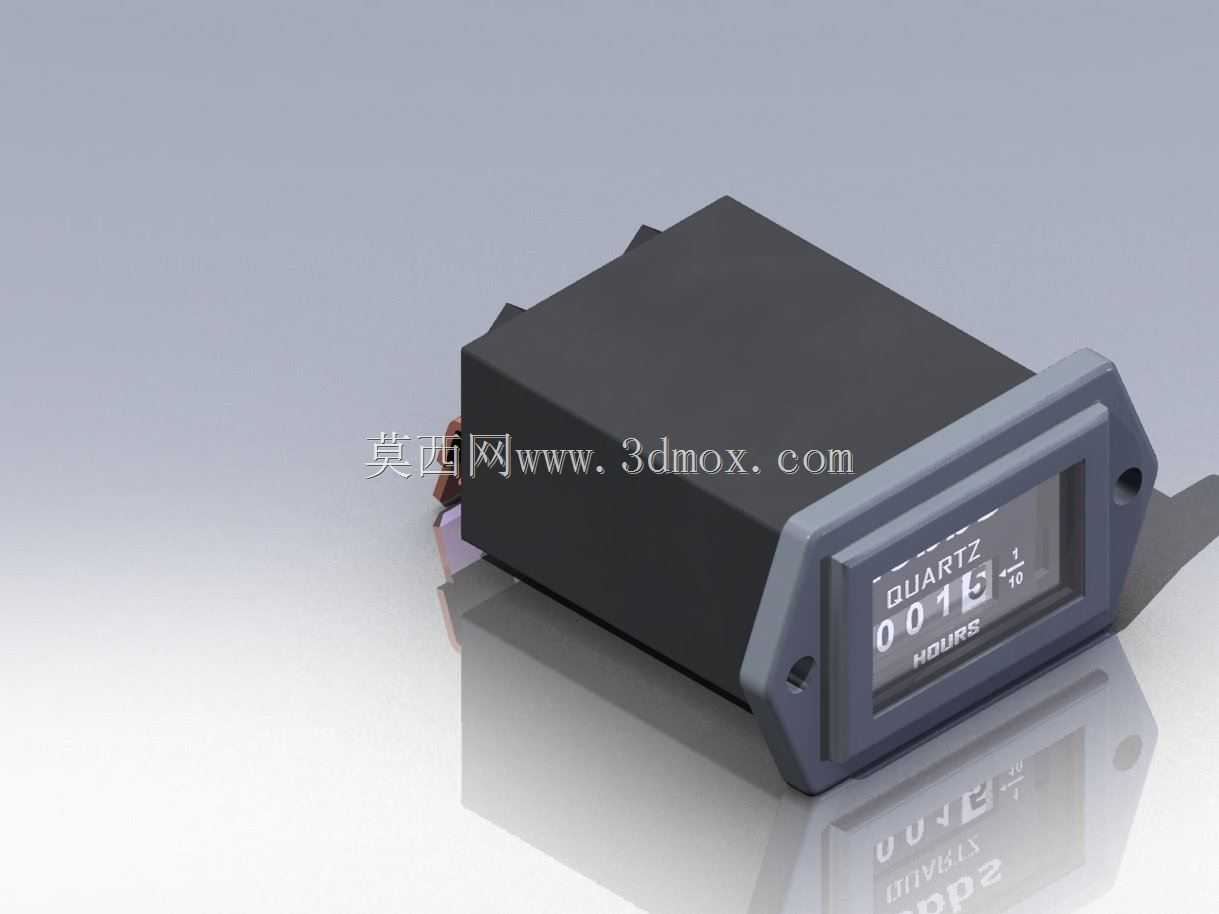

从结构设计思路来看，整体采用了嵌入式面板安装的结构形式，外壳主体为阻燃工程塑料材质，兼顾绝缘性能与结构强度，能适应工业现场常见的振动、温湿度波动工况。前端面板做了带安装耳的一体化边框设计，两个安装孔位对称分布在面板两侧，安装时只需在设备面板上开出对应尺寸的矩形安装孔，将计时表主体嵌入后通过螺丝从正面固定即可，安装方式简单可靠，不需要复杂的后部固定结构，适配各类设备控制柜、操作面板的快速装配需求。显示区域采用了内嵌式的石英机芯数字显示结构，显示窗做了略微下沉的防护设计，表面覆盖透明防护层，既能避免日常操作中的剐蹭损伤显示面，也能减少现场粉尘、油污对显示区域的污染，数字标识清晰直观，小时数累计显示带1/10小时的精度刻度，能满足不同场景下的时长统计精度需求。

接线部分位于装置后部，采用插片式接线结构，适配工业现场常见的接线端子，接线完成后将主体推入安装孔即可完成装配，后部外壳做了规整的方形结构，能和安装孔内壁形成较好的贴合，减少现场粉尘从安装缝隙进入柜体内部的可能。整体外形尺寸紧凑，不会占用过多的面板安装空间，面板边框突出安装面的高度做了严格控制，避免突出过多影响操作面板的整体平整度，也能减少外力磕碰导致装置损坏的概率。在结构细节上，前端面板和主体外壳的衔接处做了止口结构，装配后缝隙均匀，能满足常规工业场景的防护要求，石英机芯的固定结构做了减震设计，能缓冲设备运行过程中传递来的振动，避免振动影响机芯的走时精度，延长装置的实际使用寿命。这类计时装置不需要复杂的操作设置，接入对应工作电源后即可自动开始累计计时，断电后已记录的时长数据不会丢失，重新上电后会在原有累计数值基础上继续计数，完全适配工业设备长期运行、偶尔断电的实际使用工况，不需要人工定期校准或数据备份，使用维护成本极低。
