大疆F450四轴飞行器机臂结构件

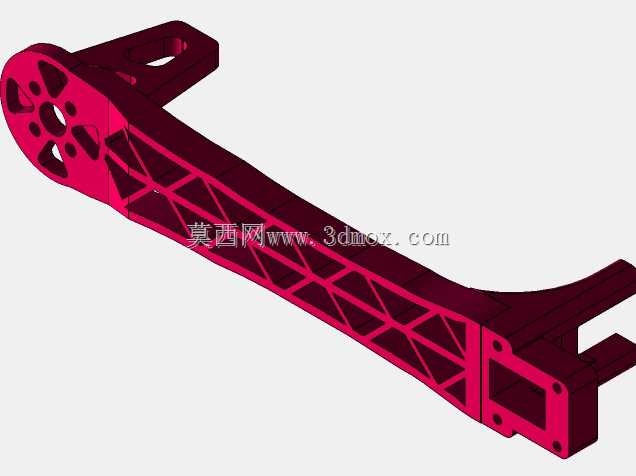

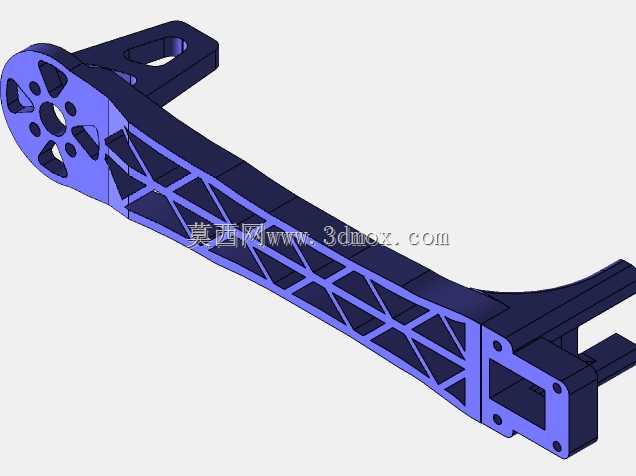

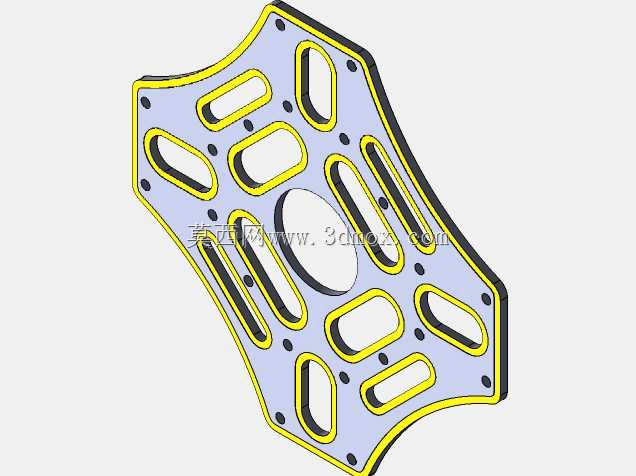

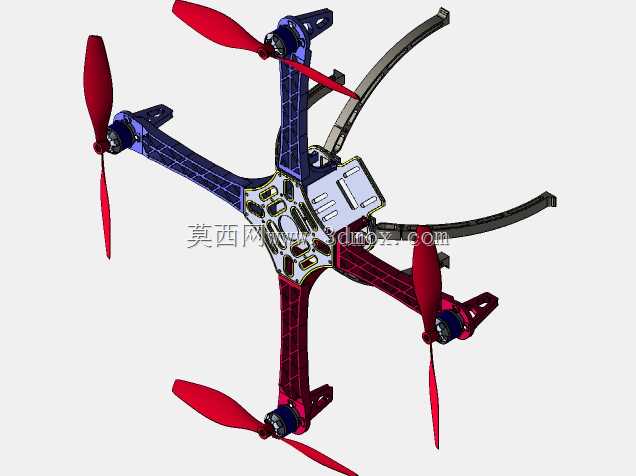

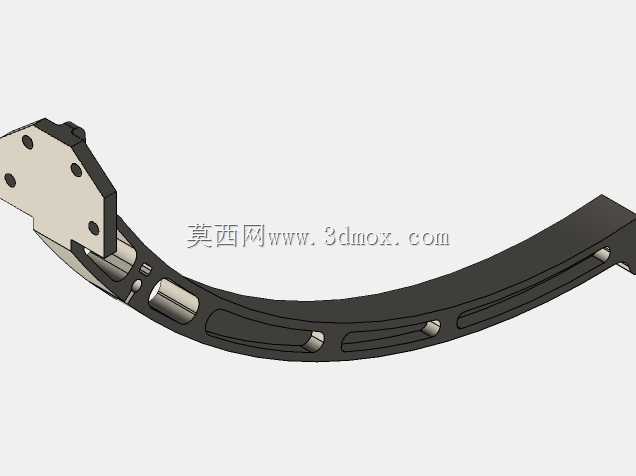

该结构件为四轴航拍飞行器的核心承力机臂部件，主要应用于消费级航拍无人机、小型教学实训无人机、入门级航模飞行器的机架组装场景，承担连接中心飞控安装板与远端动力电机的核心作用，飞行过程中需传递电机产生的升力、扭转力矩，同时承受飞行姿态调整时的交变载荷与降落瞬间的冲击载荷。从结构设计逻辑来看，该机臂采用一体化注塑成型思路，主体沿长度方向布置交叉网格状加强筋，在保证整体抗弯、抗扭刚度的前提下，大幅削减非承力区域的材料用量，实现结构轻量化，降低整机起飞重量，间接提升飞行器续航时长与载荷冗余。机臂靠近中心板的一端设计有带定位孔的安装座，通过螺栓可直接与中心机架的安装位快速对接，安装孔位的同轴度公差控制在0.1mm以内，可保证四个机臂安装后整机重心与几何中心重合，避免飞行过程中出现偏航力矩。机臂远端为电机安装法兰面，法兰面上均匀布置多组安装孔与走线槽，适配22系列、23系列外转子无刷电机的安装尺寸，预留的走线槽可将电机电源线、电调信号线规整收纳至机臂内部，避免飞行过程中线缆外露产生风阻，同时降低线缆被螺旋桨剐蹭的风险。机臂整体呈流线型过渡设计，截面从近端到远端逐步收窄，可有效降低飞行过程中的空气阻力，表面无尖锐棱角，减少飞行过程中的紊流产生。安装边界方面，该机臂适配轴距450mm级别的四轴机架，单臂有效安装长度可保证相邻机臂上的10寸螺旋桨转动时无干涉，安装座的厚度与中心板夹层间距匹配，无需额外加装垫片即可完成锁紧固定。结构细节上，网格筋的厚度均匀一致，避免注塑过程中出现缩痕、应力集中问题，法兰面的安装孔周边做局部加厚处理，可承受电机运转时的高频振动，避免长期使用后安装孔出现开裂失效。
