小型四旋翼航拍无人机结构设计

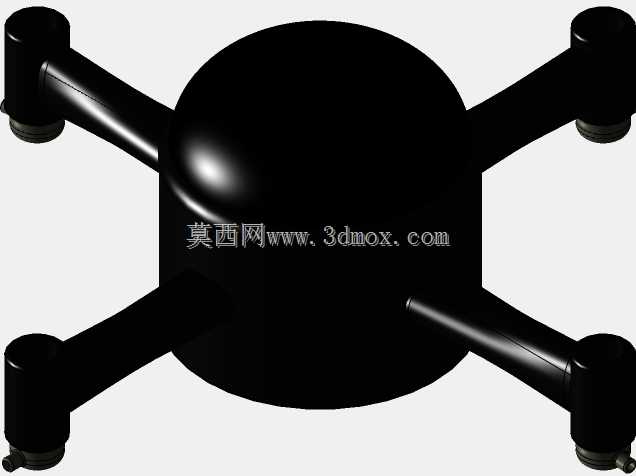

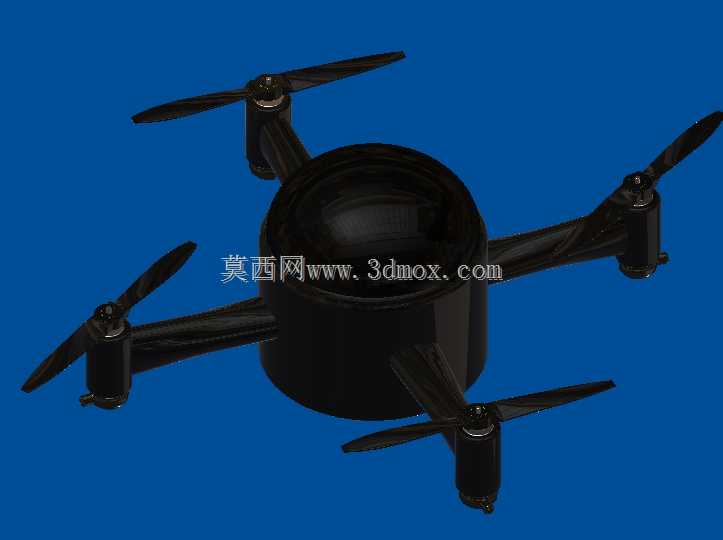

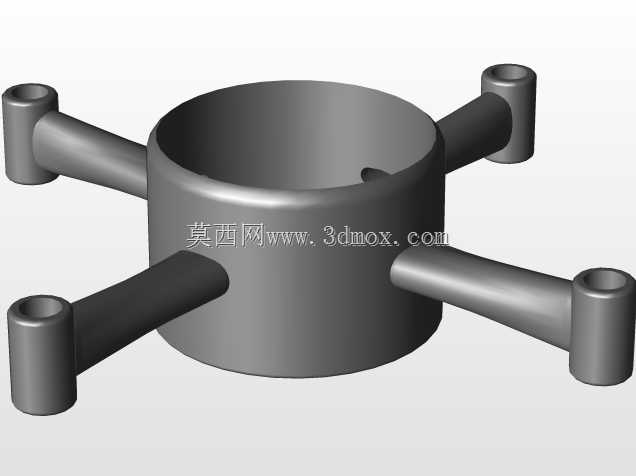

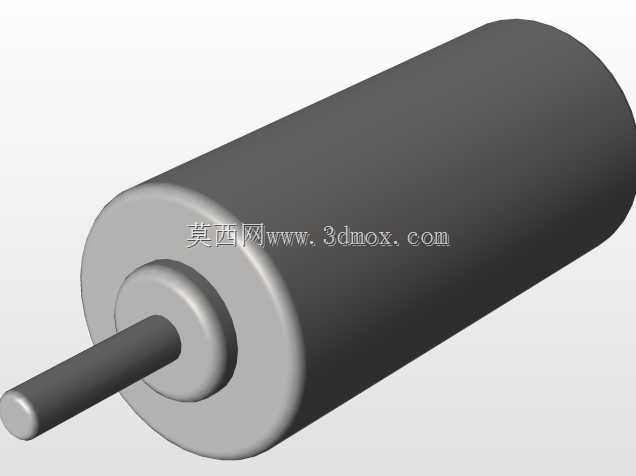

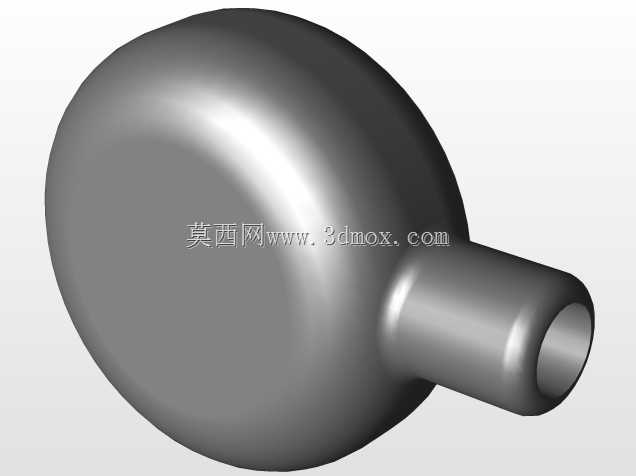

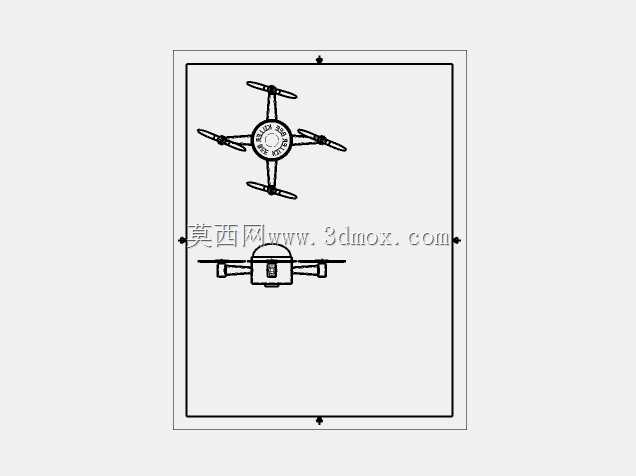

这款四旋翼飞行载体的结构设计，核心围绕低空近距作业场景的使用需求展开，日常可适配小型航拍、园区巡检、轻量载荷投送等场景，在民用消费级、轻量作业级领域都有适配空间。从结构布局来看，采用中心集成舱体加四支辐射机臂的经典布局，中心舱为一体化圆润壳体设计，内部预留了飞控板、电池、摄像模组的安装空间，舱体内壁设置有定位筋位，可直接卡装标准规格的飞控模块与锂电池组，无需额外设计转接支架，装配时可直接将核心元件沿筋位滑入固定，减少装配工序。机臂与中心舱采用一体化衔接结构，避免了拼接式机臂的连接松动问题，每支机臂末端设置电机安装座，安装座端面预留标准电机孔位，适配常用的微型外转子无刷电机，安装座与机臂的衔接处做了圆弧过渡强化，可抵消飞行过程中旋翼转动带来的持续振动，避免长期使用出现机臂根部疲劳断裂的问题。旋翼采用两叶式设计，每支旋翼的转动平面与相邻机臂的旋翼平面保持足够安全间距，飞行过程中不会出现旋翼打桨的干涉问题，整机展开后旋翼转动的外轮廓边界控制在合理范围，收纳时无需拆卸旋翼即可放入常规尺寸的便携收纳包。从功能设计角度，中心舱底部预留了摄像模组的安装窗口，可直接加装轻量化的高清摄像模块，窗口周边设置有减震棉安装槽，可通过粘贴减震棉过滤飞行振动对摄像画质的影响。机臂的截面采用椭圆流线型设计，可降低飞行过程中的空气阻力，减少不必要的动力损耗，提升续航表现。整机的重心严格控制在中心舱的几何中心位置，四支机臂的长度、重量保持一致，电机安装座的端面与机臂轴线保持垂直，保证旋翼转动时的推力方向垂直向上，避免飞行过程中出现偏航力矩，降低飞控的校准难度。在安装边界上，中心舱内部的元件安装空间做了明确的尺寸限定，电池仓可适配常规规格的2S锂电池，飞控安装位兼容主流的开源飞控板尺寸，外接扩展接口预留于舱体后侧，可外接GPS模块、信号增程天线等扩展配件，接口处设置有防水胶圈槽，加装胶圈后可实现小雨天气下的短时间作业，应对突发的户外天气变化。机臂末端的电机安装座预留了走线槽，电机的供电线可沿机臂内部的中空通道直接接入中心舱内的电调板，避免线材外露带来的风阻增加与线材刮损问题。整机壳体采用轻量化的硬质塑料材质设计，在保证结构强度的前提下尽可能降低自重，提升有效载荷能力，可承载不超过自身重量三分之一的附加载荷，满足轻量作业的载荷需求。
