工业输送线用双端对接弯轨结构件

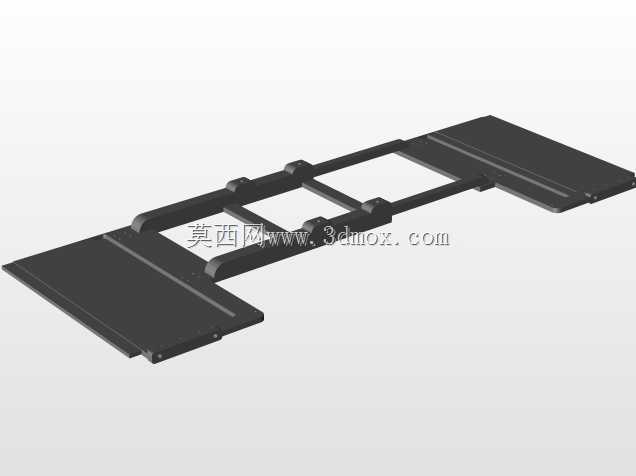

这款弯轨结构件主要应用在差速链输送线、倍速链装配线的转弯过渡工位，用来衔接两段平行错位的直线输送段，解决工装托盘在输送路径中需要横向变向、错位接驳的输送需求，常见于家电总装线、电子元器件组装线、小型机电产品装配工位的路径规划环节，能避免工装板在转弯处出现卡滞、偏移、掉板的问题。从结构设计来看，整体采用框架式镂空结构，两侧设置带安装孔位的平板对接端，对接端的孔位间距匹配常规倍速链铝型材的安装基准，中间段通过三根平行的纵向承托梁连接两端对接板，承托梁的上平面作为工装托盘的滑动支撑面，两侧的凸起挡边对工装托盘的侧边进行导向限位，防止托盘运行过程中出现侧向窜动。设计时特意将中间承托段做了等距镂空处理，一方面能降低整体结构的自重，减少输送线机架的承重负载，另一方面镂空区域可以预留光电传感器的安装空间，方便在转弯段布置托盘到位检测、工位阻挡器的安装点位，不需要额外在轨道侧面焊接安装支架。两端的对接平板做了下沉式台阶设计，安装时可以直接嵌入直线段轨道的端部槽内，保证对接面的平面度误差控制在0.2mm以内，避免工装托盘经过接缝处出现颠簸、卡顿。安装边界方面，两端对接板的外侧间距匹配常规250mm宽度的倍速链线体规格，承托梁的上平面高度和直线段轨道的支撑面保持齐平，两侧导向挡边的间距比常规工装托盘的宽度大1.5mm，既保证托盘滑动的顺畅度，又能限制托盘的侧向偏移量在可控范围内。整个弯轨的转弯段做了平滑过渡处理，没有直角拐点，托盘经过时的运行阻力更小，能有效降低输送线驱动电机的负载，同时减少托盘底部耐磨条的磨损速度，延长易损件的更换周期。在实际选型应用中，这款弯轨不需要额外加装辅助导向轮，依靠自身的挡边结构就能完成导向，安装时只需要通过螺栓将两端对接板和直线段轨道的端部锁紧即可，不需要做复杂的现场配焊加工，适配性较强，能直接和市面上主流规格的铝型材输送线配套使用。
