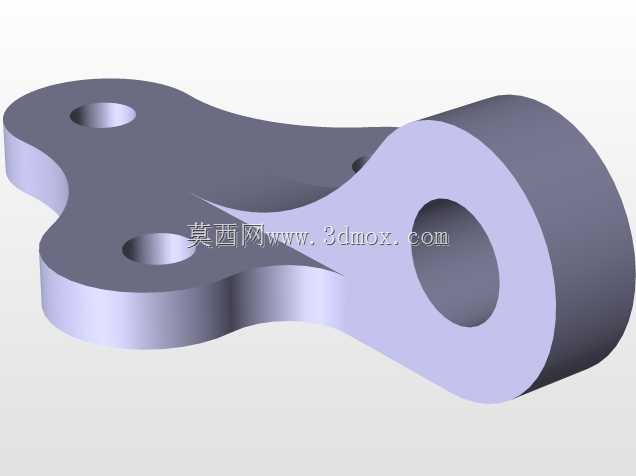

多安装孔异形铰接连接支座结构

这类异形铰接连接支座，常见于中小型工程机械的连杆传动回路、自动化输送线的摆臂支撑点位，以及轻型农用机具的杆件连接部位，核心作用是在两个存在相对摆动需求的结构件之间，传递拉压载荷同时预留铰接转动余量，避免杆件运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，支座主体采用一体化锻压成型的基体思路，一端设置大直径同轴铰接通孔，用于配套销轴完成与主动摆臂的铰接装配，孔位边缘做了加厚凸台处理，能够抵消销轴转动过程中对孔壁的反复挤压磨损，延长部件的疲劳使用寿命；另一端延伸出异形分叉式安装面，面上分布三个不同位置的沉头安装孔，可适配不同安装间距的固定基座，安装孔采用沉头设计能够保证螺栓装配后端面齐平，不会出现突出螺帽干涉相邻部件运动的问题。在安装边界的把控上，铰接孔的中心与三个安装孔的中心距经过公差匹配，能够保证装配后摆臂的转动行程覆盖设计要求的摆动角度，不会出现转动过程中支座本体与周边结构剐蹭的情况；支座整体厚度根据额定承载载荷做了等强度优化，受力较大的铰接部位厚度更大，向安装端延伸时逐步做平滑过渡减薄，既保证了整体结构强度，又尽可能控制了零件自重，减少运动过程中的惯性冲击。实际应用场景中，这类支座往往替代传统的分体式铰接座，减少了装配环节的零件数量，降低了螺栓松动带来的连接失效风险，同时异形的轮廓设计能够避开设备内部的管线、相邻传动件的布置空间，在紧凑的设备腔体内部完成连接支撑功能。建模过程中需要重点关注各孔位的同轴度、安装面的平面度公差，以及轮廓过渡处的圆角处理，避免尖锐转角带来的应力集中问题，铰接孔的内壁粗糙度需要满足销轴转动的耐磨要求，安装孔的位置度公差需要控制在合理范围内，保证现场装配时能够顺利对位，不需要额外修锉即可完成安装。
