轻量化钢筋平面加强金属连接构件

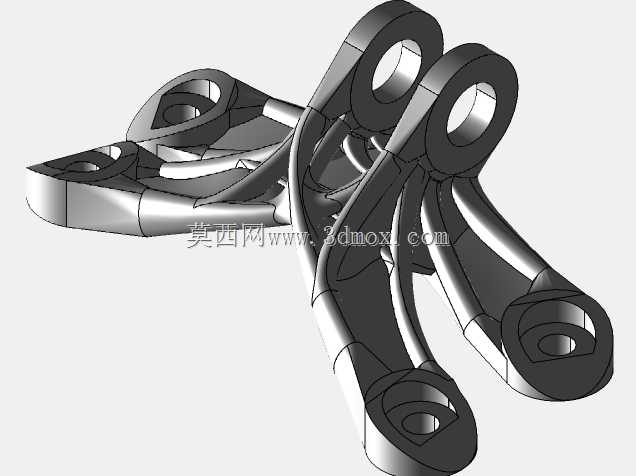

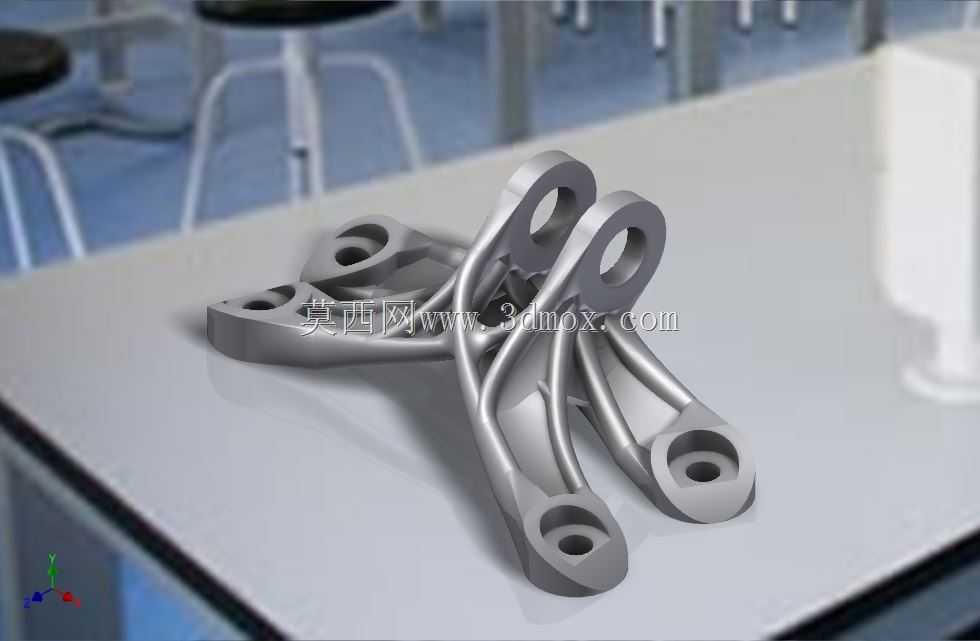

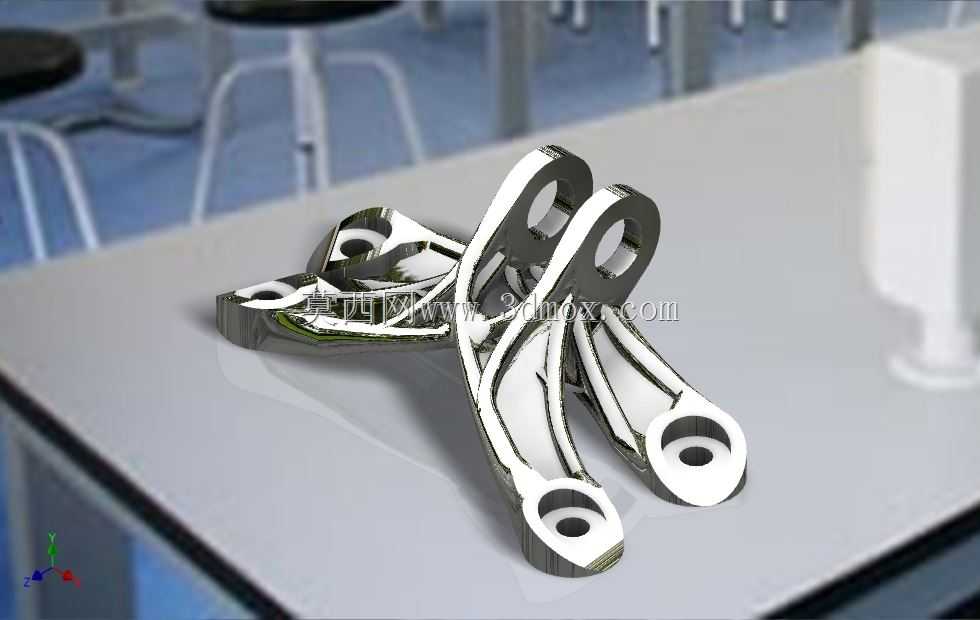

这类带钢筋平面加强结构的金属连接件，常被用于对自重控制要求严苛的装配场景，比如轻量化移动设备的机架连接、航空航天内饰构件的固定、新能源车载部件的安装点位，在保证连接强度的前提下，能大幅降低整体结构的冗余重量。从结构设计逻辑来看，构件主体采用了拓扑优化后的流线型传力路径，没有多余的实体填充区域，所有曲面都顺着受力方向延展，避免了直角转折带来的应力集中问题，两端的安装孔位做了沉台加厚处理，螺栓锁紧时不会因为局部壁厚不足出现压溃变形，孔位周边的环形凸起也能分散锁紧力，提升连接的抗疲劳性能。设计过程中特意在构件中部增设了钢筋平面加强结构，这部分结构相当于在两个受力臂之间增加了连续的传力桥，原本需要靠整体加厚实体才能满足的抗扭、抗弯要求，通过这种平面加强的形式就能实现，整体重量相比同载荷等级的实心连接构件降低79%，对于需要频繁做往复运动的装配部位来说，减重带来的能耗降低效果十分明显。从安装边界来看，构件两端的孔位同轴度公差控制在0.02mm以内，安装时不需要额外做配铰加工，直接适配对应规格的标准螺栓即可，构件的整体外轮廓没有超出安装面的突出尖角，所有棱边都做了R2以上的圆角处理，装配时不会刮碰周边的管线或其他零部件，相邻构件并排安装时的最小间隙可以控制在3mm以内，能充分利用狭小的装配空间。实际使用中，这类构件的受力方向主要沿两端孔位的连线方向，同时能承受垂直于安装平面的侧向载荷，中部的加强平面能有效抵消交变载荷下的形变，长期往复受力下不会出现应力开裂的问题，表面的金属质感处理也能满足外露安装场景的外观要求，不需要额外做表面装饰覆盖。建模过程中需要注意曲面之间的G2连续，避免加工时出现刀痕转折，加强平面与主体臂的衔接处要做渐变过渡，不能出现壁厚突变，否则铸造或3D打印过程中容易出现缩孔、应力残留的问题，孔位的沉台深度要和所选螺栓的头部高度匹配，保证锁紧后螺栓头不高出构件表面，不会和其他运动部件产生干涉。
