汽车传动系统连接轴组件结构设计

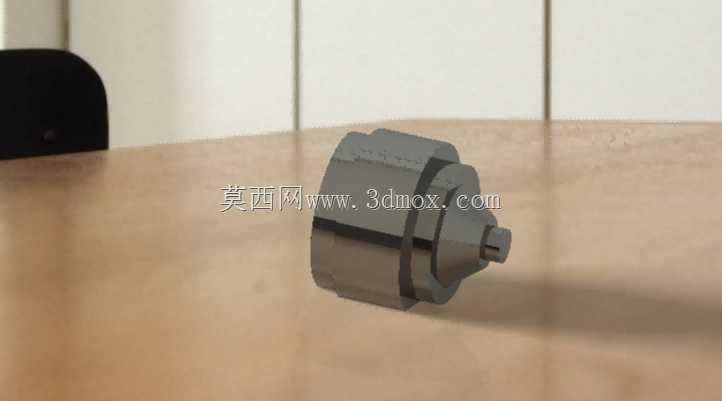

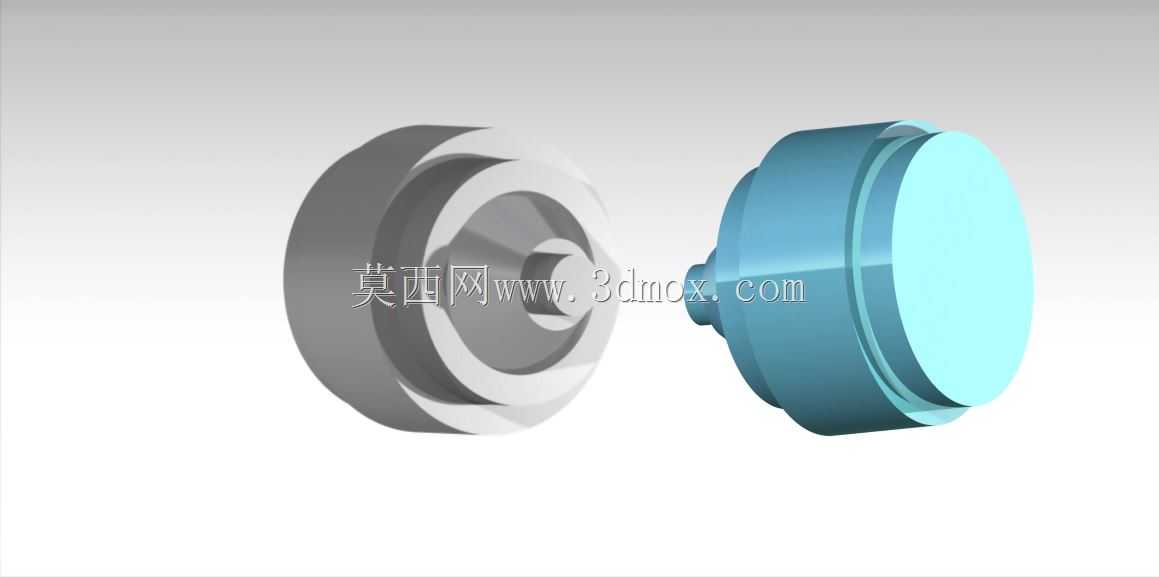

这类轴组件在汽车传动链路中承担扭矩传递、部件同轴定位的核心作用，常见于动力输出端与执行机构的连接工位，实际装配时需要匹配对应安装位的止口公差，保证回转过程中无偏摆窜动。从结构设计来看，该轴采用两端带限位凸缘的结构形式，一侧凸缘设置内凹定位腔，可与配套传动件的外凸定位台实现嵌合定位，避免传动过程中出现径向滑移；另一侧凸缘做了加宽端面处理，能够为连接紧固件提供足够的压紧接触面，保证大扭矩传递时连接可靠性。设计阶段需要重点考量轴段的同轴度公差，各回转面的径向跳动量需要控制在装配要求范围内，否则高速回转时会产生异常振动，连带影响周边轴承、密封件的使用寿命。轴身过渡位置全部采用圆角过渡处理，避免应力集中导致的轴段断裂风险，这一点在承受交变载荷的传动工况下尤为关键，很多早期失效的轴类零件都是因为过渡圆角处理不当，在长期交变应力作用下从应力集中位置萌生裂纹。安装边界方面，该轴的轴向总长度需要匹配安装腔的轴向间隙，两端凸缘的外径尺寸要适配对应安装座的内孔尺寸，装配时需要保证轴肩与安装座端面的贴合度，避免出现轴向窜动间隙。实际应用场景中，这类轴不仅用于民用车辆的传动系统，在部分小型工业设备的回转传动工位也可适配使用，只要扭矩参数、安装尺寸匹配即可替换选型。建模过程中需要重点还原各定位面的尺寸精度、倒角与圆角细节，这些结构细节直接影响后续装配干涉检查、工程图导出的准确性，若忽略过渡圆角、安装止口的细节尺寸，后续实际加工装配时很容易出现配合过松或过紧的问题。从功能特性来看，该轴组件配合对应的端盖类零件可实现封闭传动结构，能够阻挡外部粉尘、杂质进入传动配合面，减少配合面的磨粒磨损，延长整套传动机构的维护周期。
