阿特拉斯V火箭两件式连接支架结构

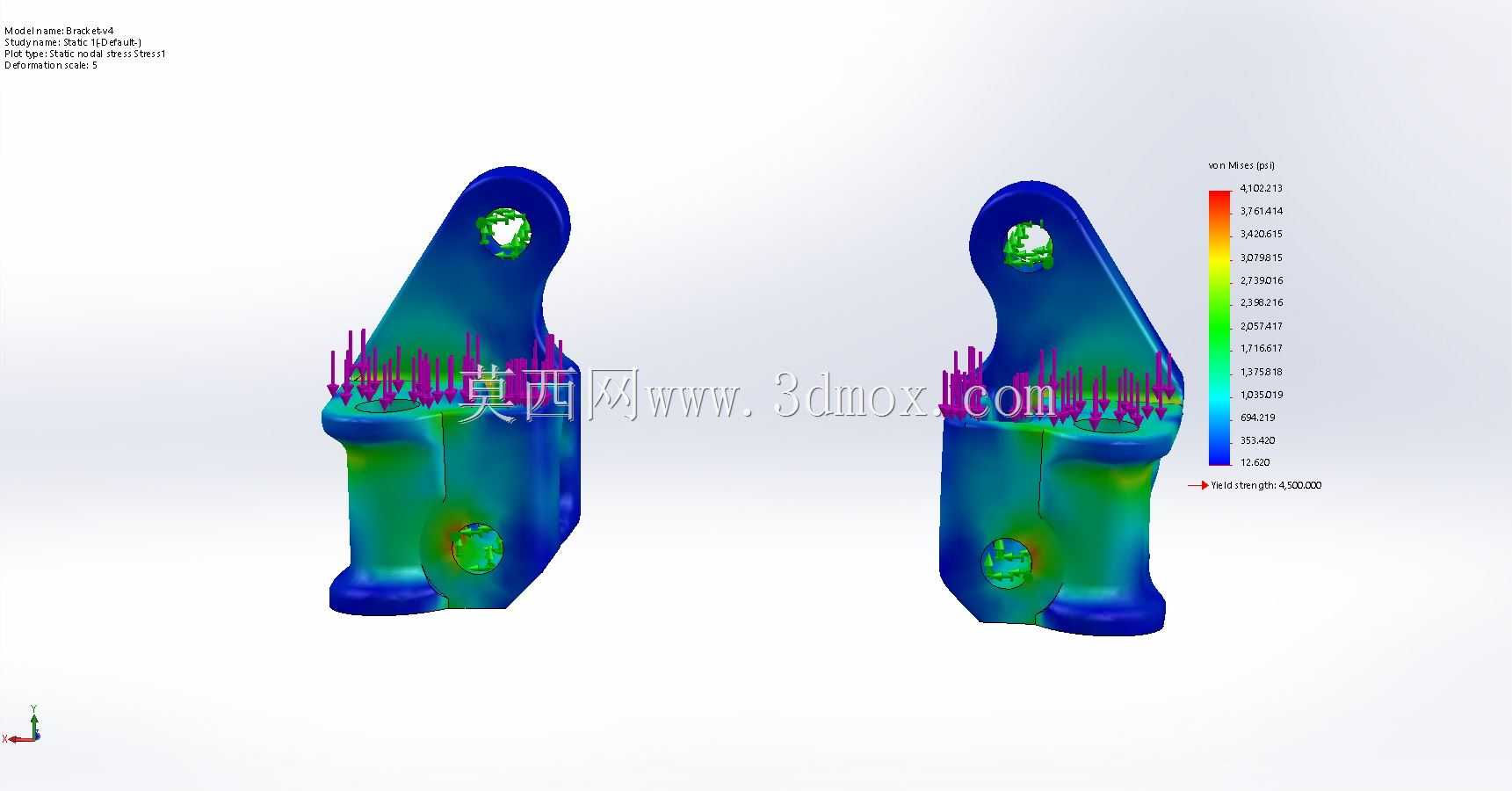

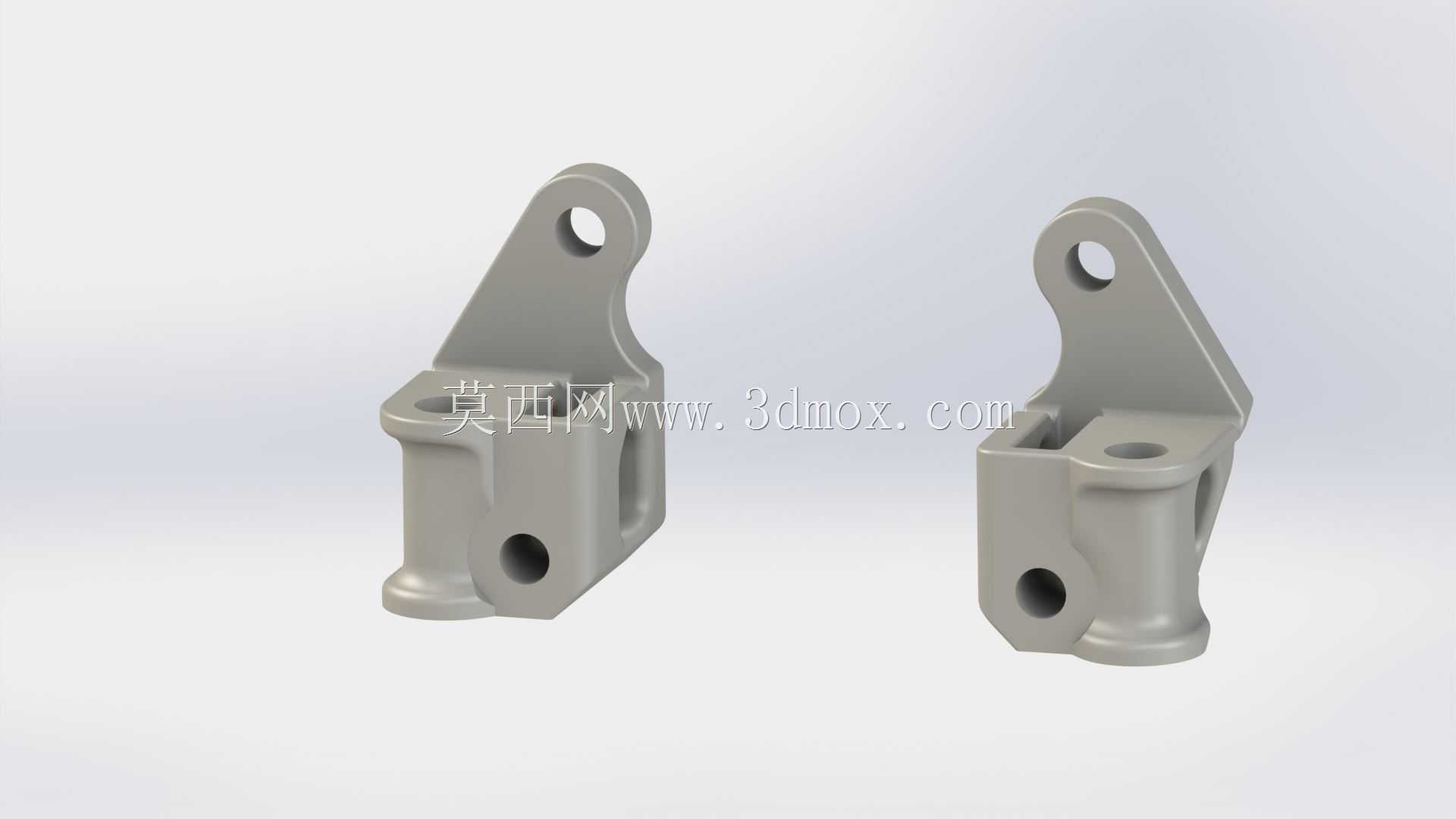

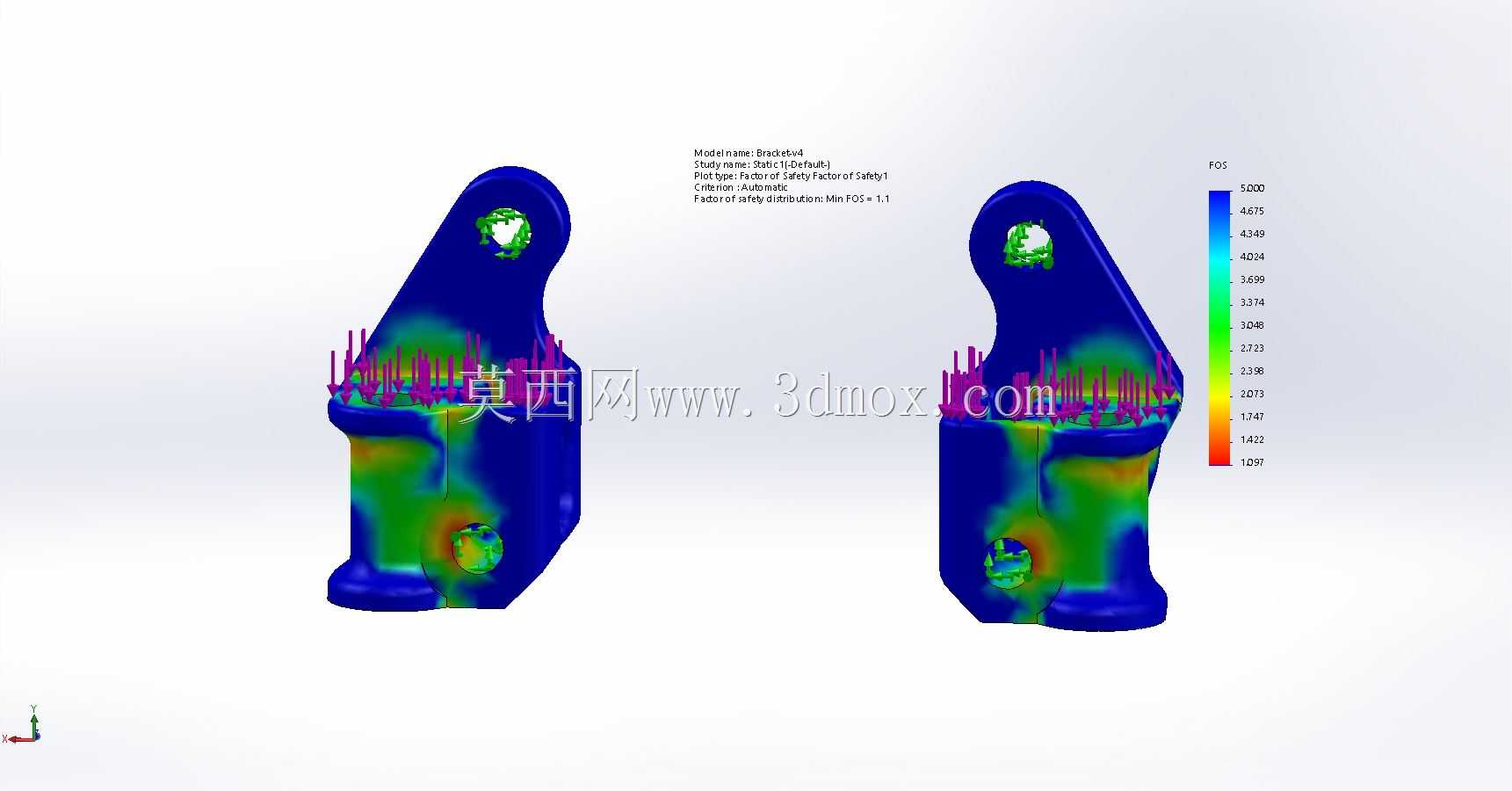

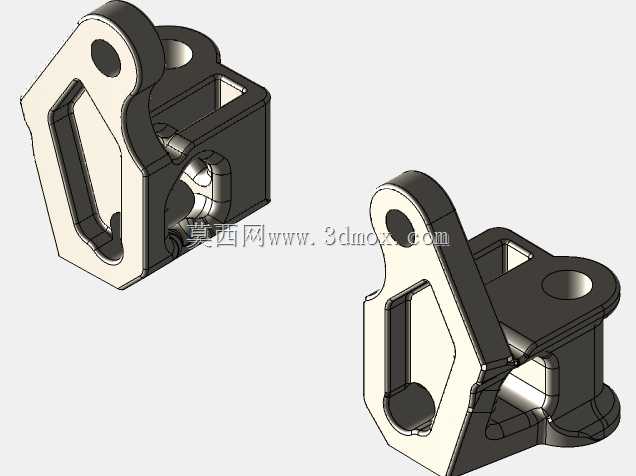

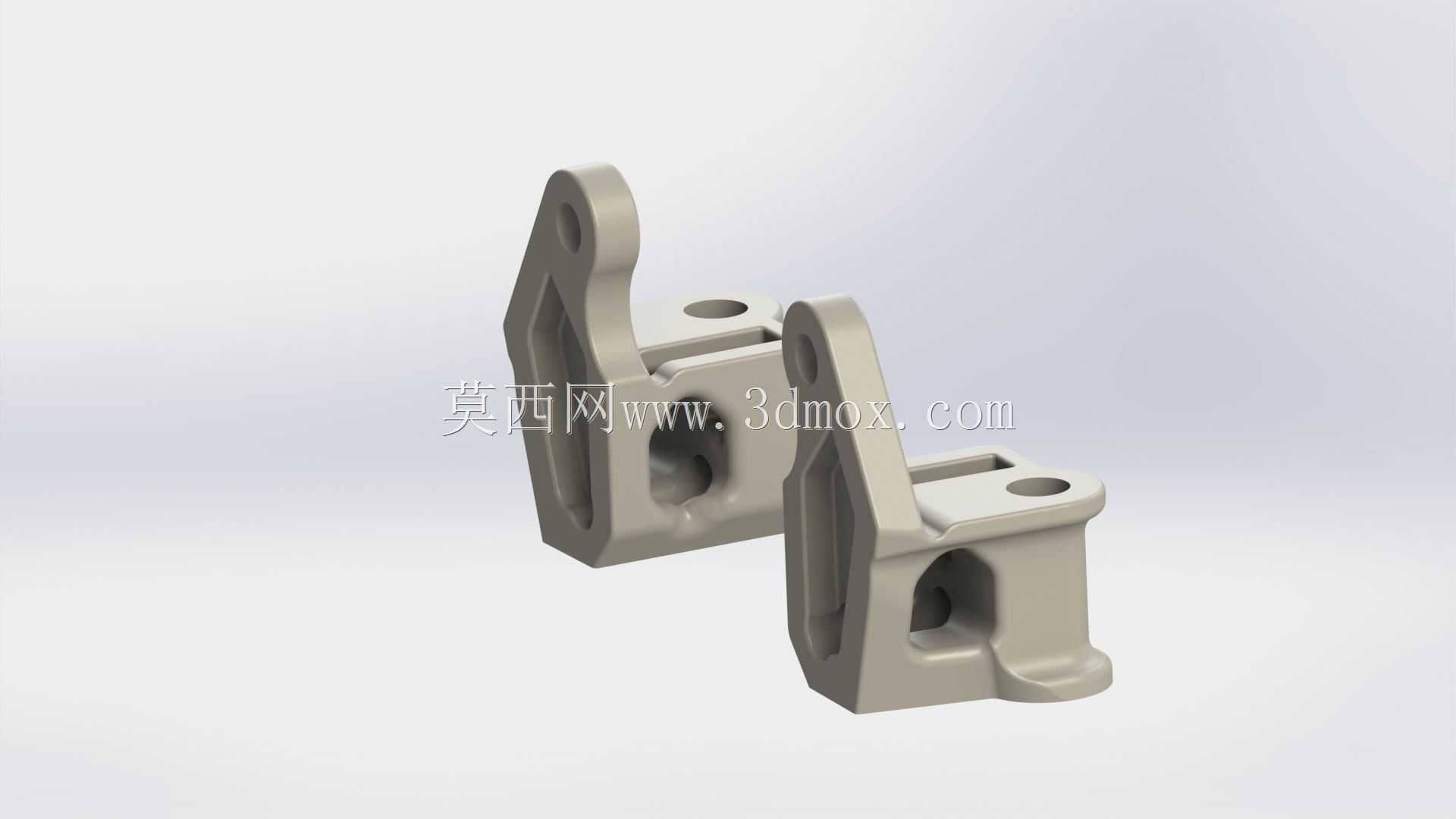

该支架应用于ULA的Atlas V火箭发射支架连接环节，属于箭体结构中承担局部载荷传递的关键连接件，采用两件分体式构型，核心设计目标是在满足结构强度要求的前提下实现最小质量优化，适配航天发射场景下对结构件重量严苛控制的需求。从实际使用场景来看，这类支架安装在箭体对应连接点位，承担发射过程中局部结构的载荷传递，需要耐受发射阶段的振动、冲击载荷，同时要尽可能降低自身重量，提升箭体的有效载荷占比。设计阶段针对分体式结构做了拓扑优化，去除了所有非承载区域的冗余材料，整体构型没有多余的实体填充，所有镂空、减重槽的位置都经过应力校核，确保在最大应力工况下仍保留足够的安全裕度。材料选用Ultem 9085，这种材料本身具备优异的力学性能与耐温特性，适配增材制造工艺，打印过程中无需额外添加支撑结构，大幅降低了制造成型的难度与后处理工作量。从结构细节来看，支架主体设置有多个安装孔位，上部的单耳孔用于与上部结构做铰接式连接，下部的柱形定位结构与相邻部件的安装位适配，侧面的通孔用于穿装标准内六角头螺钉，完成两件支架的对合锁紧以及与相邻箭体结构的固定。安装边界方面，支架的对接面做了贴合度优化，两件对合后形成完整的承载腔体，整体体积控制紧凑，不会占用过多箭体内部安装空间，所有孔位的位置度公差都按照航天结构件的装配要求做了匹配设计，安装时无需额外修配，直接通过标准紧固件即可完成装配。结构受力路径经过专门规划，外部载荷通过上部耳片传递到主体承力肋，再通过下部的安装柱分散到对接结构上，最大应力集中区域都做了圆角过渡处理，避免应力突变导致的结构失效，最小安全系数满足航天结构件的设计规范要求。这类分体式支架的设计思路，也为其他需要轻量化、小批量快速制造的重载连接结构提供了参考，尤其是针对3D打印工艺做的免支撑优化，能够有效缩短制造周期，降低成型成本，在航天非标结构件、特种装备连接部件领域有很强的实用价值。
