折弯式长杆连接固定支撑构件

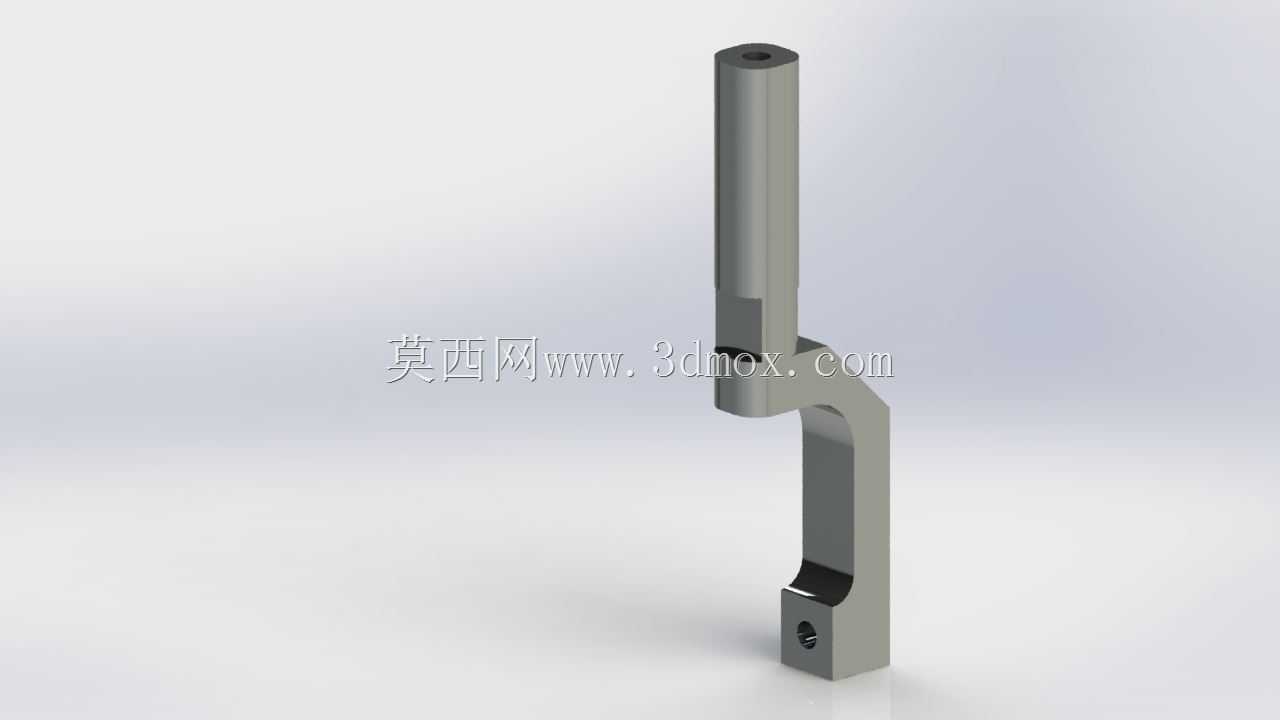

该构件属于设备配套的连接支撑类五金件，主要应用在轻工自动化装配线、小型检测工装、实验室非标试验台这类对安装空间有严格限制的场景中，用来完成两个存在高度差、错位排布的功能部件之间的刚性连接，同时承担定位支撑的作用，避免被连接件在设备运行过程中出现偏移、晃动的问题。从结构设计来看，构件整体采用一体化折弯成型思路，上部为等径直杆段，顶端预留轴向安装孔，可直接穿入销轴或锁紧螺钉与上方的直线运动模块、传感检测元件完成固定，直杆段的长度经过精准核算，刚好能匹配上部安装位到下部折弯拐点的垂直距离，不会出现杆件过长干涉周边运动部件、过短导致连接强度不足的问题。下部折弯段采用90度弯折过渡，弯折处做了内圆弧应力释放处理，避免长期受交变载荷时在折弯拐点处出现应力集中断裂的问题，折弯后的竖直段底端设置了横向螺纹安装孔，可通过锁紧螺钉与下方的安装基座、滑动平台完成锁附，底端的安装端面做了铣平处理，保证安装后与基座面完全贴合，不会出现装配倾斜的问题。在实际选型适配时，需要注意该构件的安装边界：上部直杆段的外径尺寸要匹配上部安装座的预留孔径，装配间隙控制在0.02mm到0.05mm之间，既保证装配顺畅，又不会出现径向窜动；下部折弯段的水平伸出长度要核对安装空间的横向避让尺寸，避免与周边的走线槽、相邻固定构件发生位置干涉；底端螺纹孔的规格要匹配配套锁紧螺钉的公称直径，锁附时的扭矩控制在合理区间，避免螺纹滑牙影响连接可靠性。该构件的结构设计充分考虑了狭小空间内的错位连接需求，相比传统的直角拼接式支撑件，一体化结构省去了额外的拼接紧固件，整体刚性更好，装配步骤更简便，在小载荷的工位定位、元件支撑场景中能有效降低装配复杂度，提升设备整体的结构紧凑度。
