带手动操作机构的法兰式蝶阀结构设计

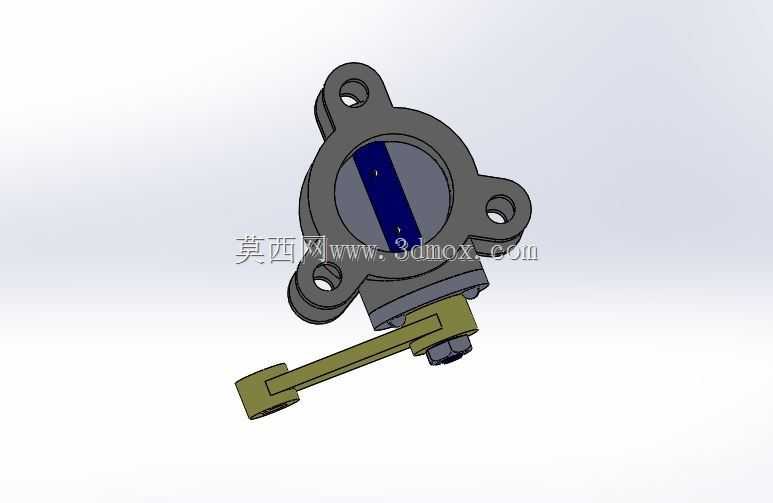

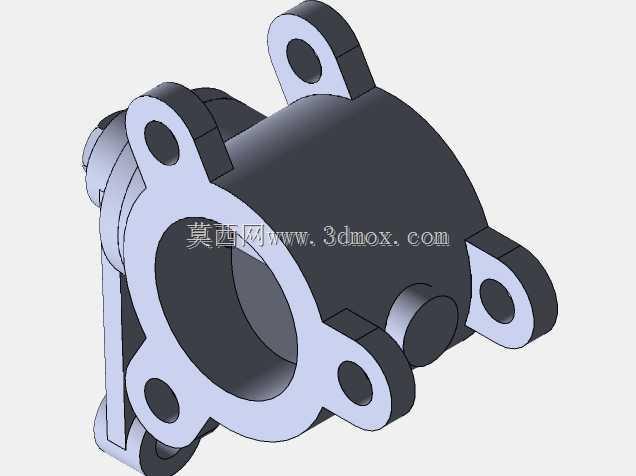

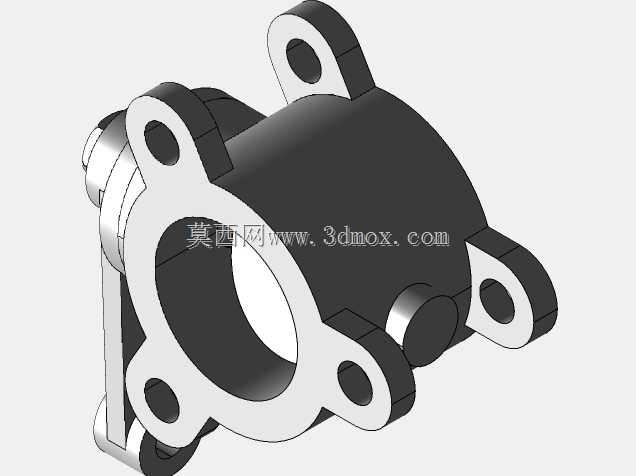

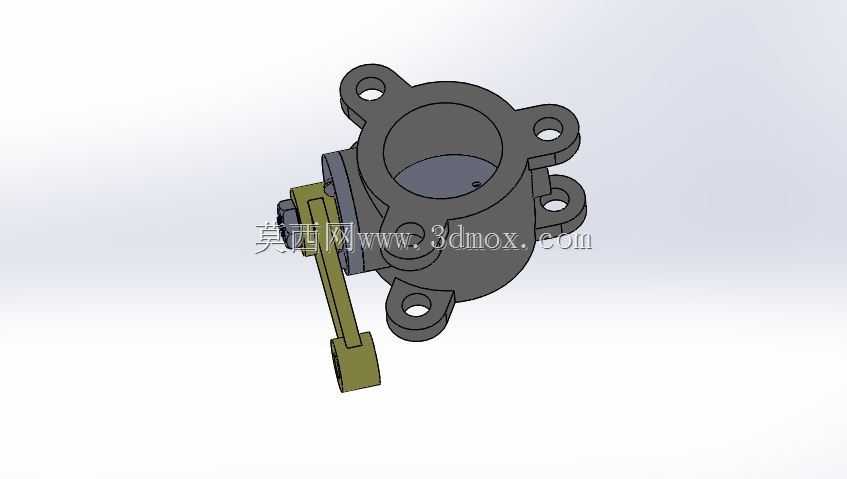

这款蝶阀的结构设计，首先要匹配中小口径给排水、暖通循环水、低压工艺流体输送的管路场景，日常工况下承担管路通断、流量调节的核心作用，相比同通径的闸阀、截止阀，结构长度更短，安装占用的轴向空间更小，很适合管廊排布紧凑、安装操作空间有限的现场。阀体采用四孔法兰连接结构，法兰端面的密封槽预留了适配橡胶垫片的安装余量，安装时可直接对接同压力等级的管路法兰，穿装螺栓后即可完成固定，不需要额外加工适配接头。驱动部分采用外置杠杆式手柄，手柄与阀杆的连接位置设置了防松定位结构，扳动手柄时可直接带动阀杆转动，阀杆与阀体之间设置了轴套密封位，可避免流体从阀杆装配间隙渗漏，阀板采用对称式流线型结构，转动过程中流阻小，全开状态下不会对管路通流截面造成过多遮挡，能有效降低管路输送的压损。设计过程中优先考虑了现场操作的便利性，手柄的操作力经过匹配调校，日常工况下不需要额外加力杆即可完成启闭操作，手柄的转动角度限位与阀板的0-90度转动行程完全对应，可通过手柄的指向位置直观判断阀板的开合状态，方便现场巡检人员快速确认阀门工况。安装边界方面，阀体的法兰孔位间距、法兰端面到阀杆中心的尺寸都符合常规低压蝶阀的安装互换要求，可直接替换同参数的老旧蝶阀，不需要改动现有管路的法兰位置，手柄的转动范围内没有突出的结构干涉，安装后手柄可完成全行程转动，不会被周边的管路支架、保温层阻挡。结构上还考虑了易损件的更换便利性，阀杆的密封组件可在不拆卸阀体法兰的情况下完成更换，降低后期运维的工作量，阀体的流道内壁做了圆弧过渡处理，可减少流体介质中的杂质在阀体内腔淤积，降低卡涩风险，适配清水、低压气体、无强腐蚀性的弱酸碱流体输送场景。
