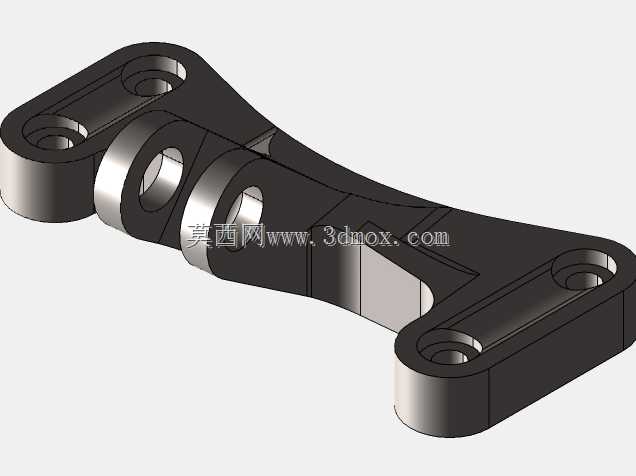

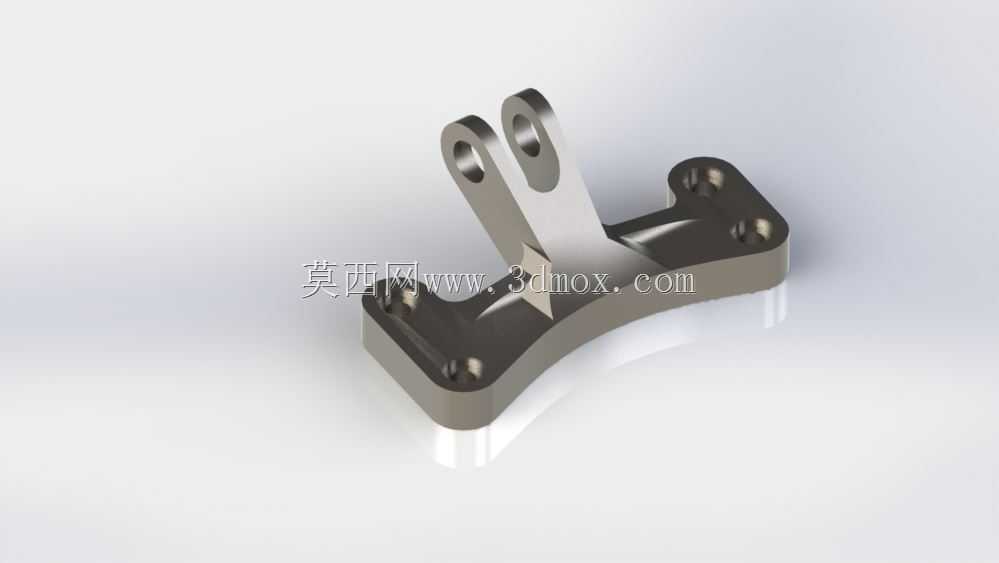

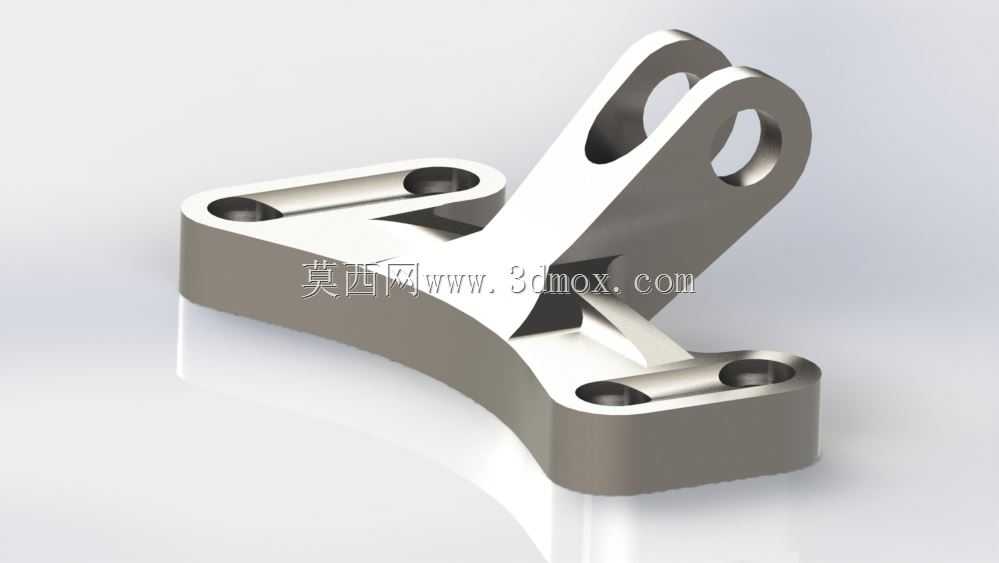

双耳式弧形安装连接固定支座结构

这类带双耳铰接端的弧形支座，常出现在需要实现小角度摆动传动的设备连接部位，比如自动化生产线的连杆传动端、小型工装夹具的活动支撑位、电气柜内部的操作机构联动处，承担着固定基体与活动部件之间的铰接传力作用，既要保证安装端与基体的连接刚性，又要给铰接端的销轴留出足够的转动配合空间，避免运动过程中出现卡滞、别劲的问题。从结构设计来看，底部的弧形安装面并非单纯的造型处理，而是为了适配带有圆弧轮廓的安装基体，比如圆形型材外壁、弧形设备壳体表面，安装时四个沉头孔可穿入内六角螺栓，将支座牢牢锁固在基体上，沉头结构能保证螺栓头完全沉入孔内，不会突出安装面干涉其他部件的运动轨迹，四个安装孔的孔位间距经过公差匹配，可适配常见的型材安装孔距标准，降低现场安装的配做工作量。上部的双耳铰接端做了等厚处理，两个耳片的同轴度是设计时的核心管控点，耳片上的铰接孔需要与销轴实现间隙配合，既要保证转动灵活，又要控制径向间隙避免传动过程中出现过大的回程误差，耳片与底部安装座之间设置了三角形加强筋，筋板的厚度根据支座的额定承载载荷做了匹配，可抵消铰接端受径向力时产生的弯矩，避免耳片与底座衔接处出现应力集中断裂的问题。整体外形的过渡处全部做了圆角处理，一方面是减少加工过程中的应力残留，另一方面也避免安装调试时尖锐边角划伤操作人员，安装边界上，支座底部的弧形轮廓半径决定了其适配的基体曲率范围，铰接端的耳片间距决定了可适配的连杆端部厚度，选型时需要核对这两个尺寸与现场安装空间的匹配度，同时要确认铰接孔的直径与所用销轴的尺寸公差，保证装配后转动顺畅无窜动。这类支座在实际使用中，往往需要承受周期性的交变载荷，所以建模时对壁厚的均匀性做了管控，避免厚薄不均导致热处理或受力时出现变形，铰接孔的内壁粗糙度也有相应要求，减少长期转动带来的磨损量，延长部件的整体使用寿命。
