飞机发动机排气消声装置结构设计

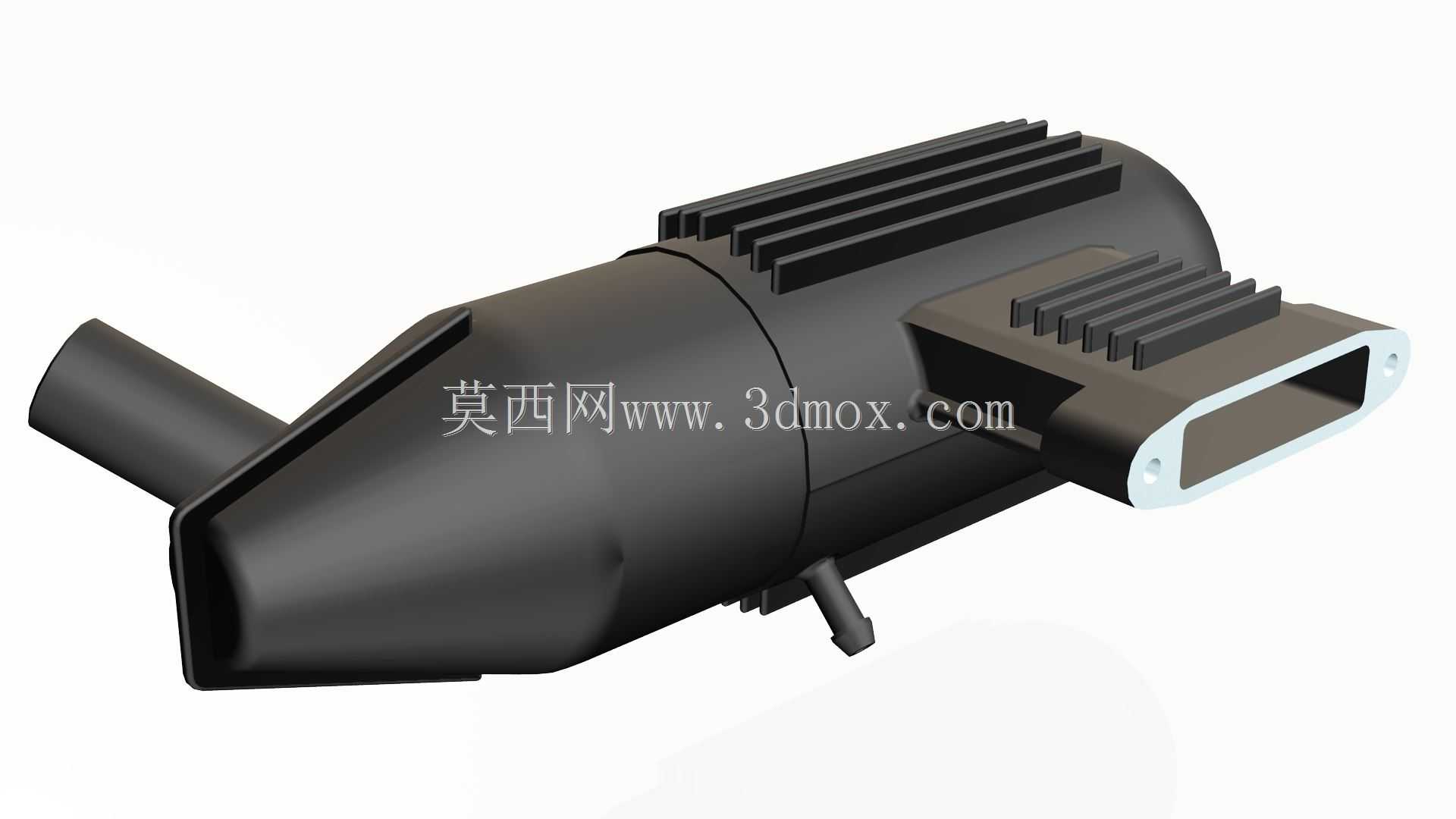

这款消声装置主要配套航空活塞类发动机使用，安装在发动机排气出口端，核心作用是衰减发动机排气过程中产生的高强度气动噪声，同时兼顾排气流道的导通效率，避免过大的排气背压影响发动机的输出功率。从结构设计来看，整体采用流线型变径腔体结构，进气端为等径直管接口，可直接与发动机排气歧管的出口法兰对接，接口处预留了标准安装位，能够适配常见的航空发动机排气端口尺寸，安装时仅需通过卡箍或螺栓紧固即可完成固定，不需要额外加工转接结构。腔体主体采用分段式扩容设计，内部设置有多层阻性消声结构与抗性膨胀腔组合，既可以通过多孔吸声材质消耗中高频排气噪声的能量，也能通过腔体截面的突变反射低频声波，实现宽频带的噪声衰减效果，满足航空设备地面运行与低空飞行时的噪声控制要求。装置外侧设计有一体化的散热鳍片结构，沿腔体轴向均匀排布，能够在高速气流掠过表面时快速带走消声器壳体的热量，避免长时间高温排气作用下壳体温度过高，影响周边机载部件的正常工作。出气端采用扁形矩形开口设计，开口方向与发动机安装后的排气流向匹配，能够引导排气沿指定方向导出，避免高温排气直接冲刷机身蒙皮或周边机载设备，同时扁形开口也能在一定程度上降低排气出口的气流喷注噪声。在安装边界设计上，装置侧面预留了一个小型安装支脚，支脚上带有安装孔，可通过减震吊耳与发动机机架连接，分担消声器自身重量带来的接口载荷，避免发动机运行过程中的振动导致排气接口出现松动或疲劳开裂。整个腔体的壁厚经过优化设计，在保证结构强度、耐受排气高温与脉冲压力的前提下，尽可能降低自身重量，符合航空部件轻量化的设计要求，不会给发动机增加过多的额外负载。流道内壁做了顺滑过渡处理，没有突兀的截面突变或直角结构，能够减少排气在腔体内部的涡流产生，既可以降低气流再生噪声，也能减少排气阻力，保证发动机排气顺畅，不会因为加装消声装置导致发动机功率出现明显下降。
