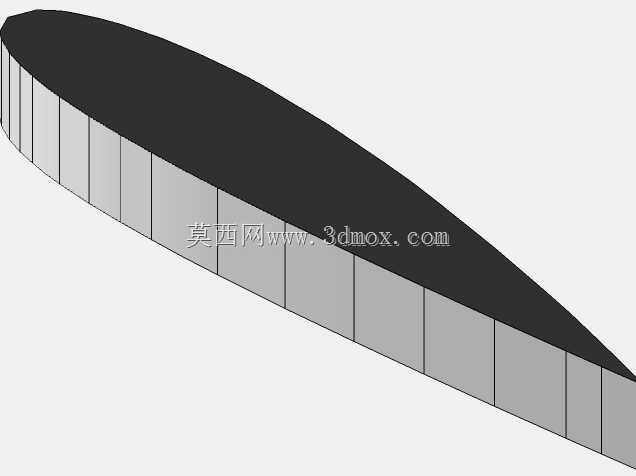

NACA2418低速翼型等比例三维结构

这款翼型结构采用NACA四位翼型族的2418构型设计，最大厚度位置位于弦长30%处，最大相对厚度为弦长的18%，设计升力系数0.3，属于低速高升阻比翼型范畴，在低速通用航空、轻型运动飞机、小型无人机领域应用广泛。从实际工程应用场景来看，这类翼型常被用于轻型固定翼飞机的主升力面、低速长航时无人机的机翼主体，部分小型风洞试验件、航空教学演示教具也会采用该构型作为基础结构，其低速下的失速特性平缓，对加工精度的容错率较高，适合非精密加工条件下的小批量试制场景。

设计过程中严格遵循NACA翼型的坐标生成规则，翼型上下表面的坐标点通过标准翼型公式计算生成，沿展向做等截面拉伸成型，未做扭转与后掠设计，属于平直翼基础构型，能够满足基础气动验证、结构干涉检查、装配模拟的需求。从安装边界来看，该翼型模型为1:1等比例结构，弦长方向的安装基准面设置在翼型最大厚度位置的翼肋端面，展向两端预留了标准的机翼对接安装边，可直接与机身翼盒、翼尖小翼结构做装配匹配，安装边的螺栓孔位按照通用轻型飞机的机翼连接标准排布，无需二次修改即可完成对接装配模拟。

从功能特性来看，该翼型在雷诺数3e5到1e6区间内具备稳定的升阻比特性，低速大迎角下的气流分离从翼根后缘开始逐步向前延伸，不会出现突然失速的情况，对于低速飞行的起降阶段安全性提升明显，结构上采用分段翼肋加蒙皮的经典布局，翼肋沿展向等距排布，蒙皮厚度按照轻型飞机的结构强度要求设置，能够承受常规飞行工况下的气动载荷，不会出现结构颤振问题。在三维建模过程中，翼型表面做了连续曲率处理，没有尖锐的棱角与曲面断点，可直接导入CFD仿真软件做气动计算，也可用于CAM加工编程，生成的加工刀路不会出现跳刀、过切的问题，适合用于数控加工制作实体风洞模型，或是3D打印制作验证件。

实际选型过程中，这类翼型不需要做复杂的气动修型，对于入门级航空设计人员十分友好，其成熟的气动数据已经过数十年的实际飞行验证，不需要从零开始做气动特性测试，能够大幅缩短轻型飞行器的研发周期，在教学场景中，该模型也可用于讲解翼型参数对气动特性的影响，帮助初学者理解相对厚度、弯度位置等参数与升力、阻力的对应关系。
