Bell407直升机机油泵拔出维修工具

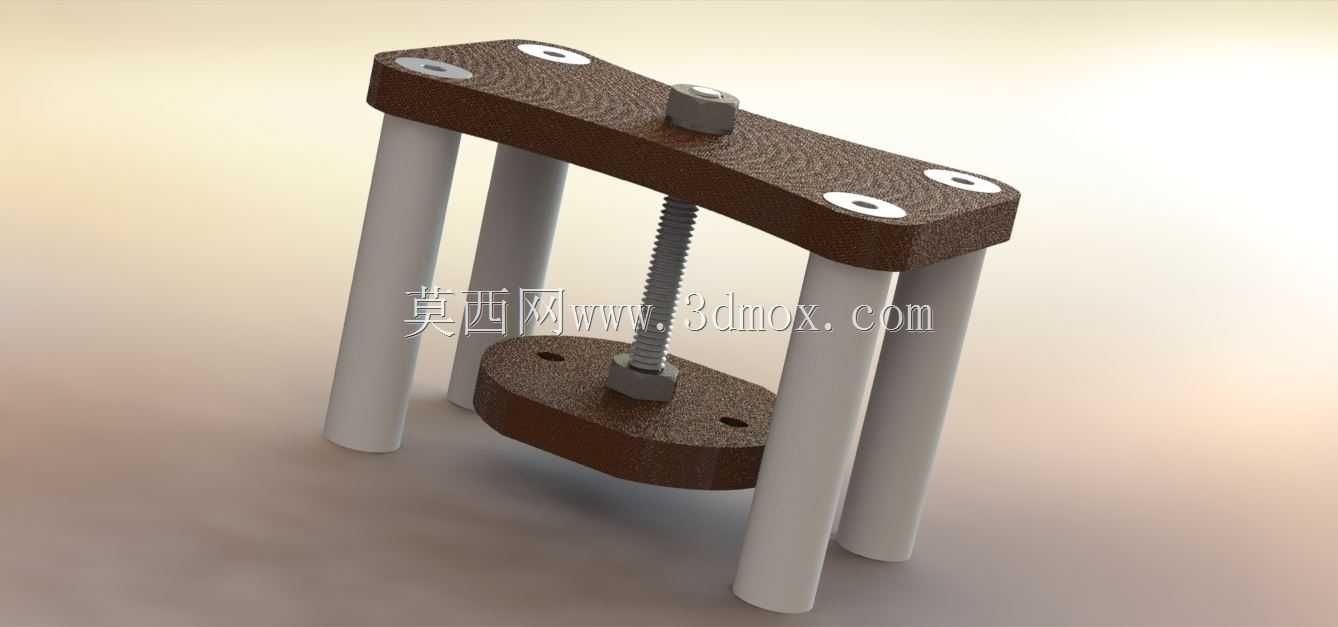

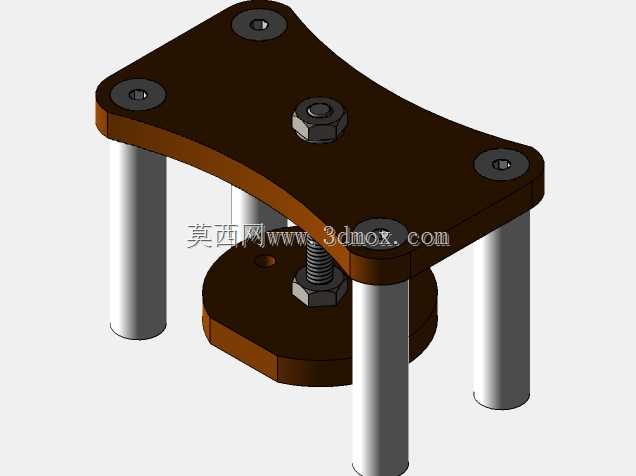

在通航直升机的定检维修作业场景中，发动机润滑系统的机油泵拆装是核心工序之一，Bell407机型的机油泵安装位处于发动机缸体侧部的深腔区域，周边密布润滑油路、传感器线束与固定支架，常规的两爪、三爪拉马受操作空间限制，无法卡入机油泵的安装法兰，强行撬拔还会造成泵体安装面磕碰、密封位损伤，甚至波及相邻的缸体加工面，带来额外的维修成本与适航风险。这款拔出工具的结构完全适配Bell407机油泵的安装边界，上部压板采用与机油泵法兰安装孔位完全匹配的四孔定位设计，孔位间距严格匹配原厂机油泵的安装孔中心距，作业时四根平行的支撑立柱下端抵靠在发动机缸体的平整加工基准面上，避免支撑点落在脆弱的薄壁壳体或外接附件上，防止施力时造成周边部件变形。中间的传动丝杆轴线与机油泵的安装轴线完全重合，下部的拉拔卡座卡入机油泵底部的受力卡槽，旋转丝杆顶端的施力螺母时，可通过四根立柱的均匀支撑，将拉拔力沿轴向平稳传递到机油泵本体，整个施力过程无侧向分力，不会出现泵体卡滞、偏斜的问题。设计时充分考虑了维修现场的操作空间，上部压板的轮廓做了切边处理，避开周边的油路接头与线束固定点，支撑立柱的长度经过精准核算，既保证丝杆有足够的拉拔行程将机油泵完全拔出安装腔，又不会因为立柱过长导致工具在发动机舱内无法摆正，工具整体的最大外轮廓尺寸控制在维修操作的允许空间范围内，不需要额外拆除周边的无关附件即可完成作业。下部拉拔卡座与机油泵的接触位置做了贴合面加工，增大接触面积的同时避免应力集中刮伤泵体表面，所有支撑立柱的端面都做了平面度处理，保证施力时四个支撑点受力均匀，不会出现压板倾斜导致的丝杆卡滞。这类专用拔卸工具和通用拉马的核心差异在于完全匹配特定部件的安装尺寸与作业空间，不需要现场打磨、改装工具就能直接使用，能大幅压缩定检工序的作业时长，同时从工具结构上规避了维修操作中损伤周边部件的风险，在通航维修单位的工具配置中，这类针对特定机型特定部件的专用工装，是保障维修质量、符合适航维修规范的必备配置，其结构设计逻辑也可复用到其他深腔安装部件的拔卸工装开发中，只需要调整压板孔位、支撑立柱长度与下部卡座的卡接结构，就能快速适配不同机型、不同部件的拔卸需求。
