腰型孔安装式金属支撑垫板结构设计

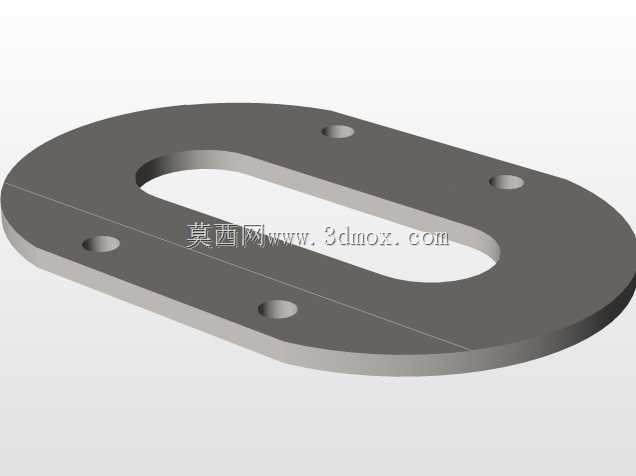

这款支撑垫板在各类工装夹具、自动化输送线旁侧定位机构、小型设备机架的辅助安装场景中应用十分广泛，日常做设备改型时经常会用到这类零件来补偿安装间隙、分散紧固件的压紧应力，避免被连接件表面因为螺栓锁紧产生压痕或者局部变形。从结构设计来看，整体采用两端圆弧过渡的长圆形扁平结构，这种外形设计一方面能减少零件在狭小安装空间内的棱角干涉，另一方面相比矩形板能在同等安装调节范围下减少材料占用，降低零件自重。中间开设的长腰型贯通槽是核心的调节结构，槽宽适配常用的M6或者M8规格紧固件，腰型槽的长度方向预留了足够的调节行程，安装时可以沿着槽长方向微调零件的固定位置，补偿机架焊接或者机加工带来的位置度误差，不用在装配时反复扩孔修正安装位。零件本体上均匀分布的四个沉头安装孔，分别布置在长圆形轮廓的四个角位，孔位做了沉头处理，锁紧后螺栓头完全没入板件表面，不会突出平面影响后续其他零件的贴合安装，四个孔的位置度公差控制在0.1mm以内，保证和配套安装座的孔位对齐精度。设计时板厚选取了常用的5mm规格，这个厚度既能保证零件在承受常规支撑载荷时不会发生翘曲变形，又不会因为过厚导致整体结构冗余，材料选用普通冷轧钢板加工后做表面镀硬铬处理，表面粗糙度达到Ra1.6，既提升了零件的防锈能力，又保证了和被支撑件接触时的平面贴合度。安装边界方面，零件总长度方向的最大尺寸适配100mm间距的安装孔位，两端圆弧半径和板件半宽一致，安装时只要保证腰型槽的长度方向和需要调节的位移方向平行，就能实现顺畅的位置调整，日常维护时拆卸也十分方便，不需要拆解周边相邻的其他组件，只需要松开腰型槽内的紧固件就能微调位置。这类支撑件虽然属于小型结构件，但在设备装配环节的作用不可替代，很多时候机架加工的微小误差都可以通过这类带调节结构的支撑板来补偿，大幅降低装配环节的修配工作量，提升整机组装的效率。建模时特意将所有安装孔的倒角、沉头深度、腰型槽的端部圆弧都做了精准还原，导入装配体后可以直接做干涉检查和装配模拟，不需要额外修正特征参数。
