标准GMA木质物流仓储托盘三维设计

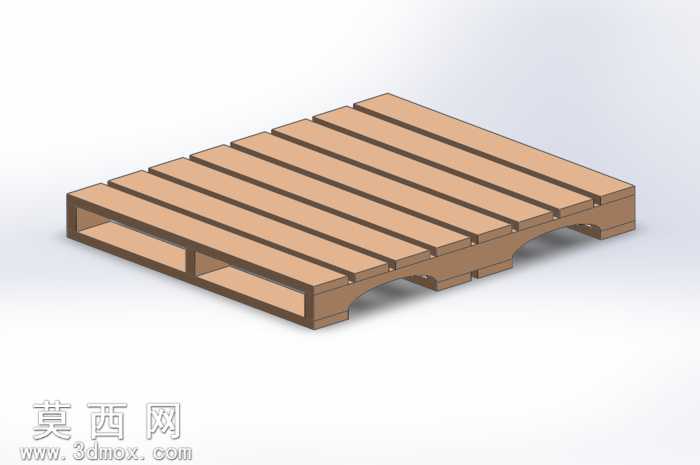

本作品为标准GMA木质物流托盘的三维参数化设计模型，采用SolidWorks软件完成全流程建模与渲染工作，严格遵循GMA托盘通用行业尺寸规范与结构要求进行设计。建模过程中首先确定托盘的整体长宽高基准尺寸，以1:1真实比例还原实体托盘的结构特征，首先搭建底部支撑墩的定位基准，三个等距分布的支撑墩预留了叉车作业的标准进叉空间，双向进叉的弧形缺口设计完全匹配手动液压叉车与机动叉车的叉齿尺寸，保障实际使用中的适配性。面板部分采用等间距排布的长条实木板材建模，每块面板的厚度、宽度、相邻间隙均参考真实GMA托盘的工艺参数设置，面板与底部支撑梁之间的连接位置做了贴合约束，还原木质托盘的钉接装配逻辑，底部横撑结构采用纵横交错的排布方式，既保障了整体承载强度，也控制了托盘自身重量。材质渲染阶段为模型赋予了真实的浅棕色实木纹理材质，调整了材质的粗糙度与反光参数，还原木质板材的哑光质感，边缘位置做了轻微的倒角处理，模拟真实木托盘的加工圆角，避免尖锐棱角不符合实际生产工艺的问题。结构设计上充分考量了托盘的堆码承重需求，面板的排布密度、支撑梁的截面尺寸均经过受力合理性校验，能够满足常规仓储物流场景下的货物承载要求，进叉口的弧形过渡设计既可以减少叉齿碰撞对托盘的损伤，也能提升叉车作业的顺畅度。整体建模过程采用参数化草图驱动特征的方式完成，所有尺寸均关联全局参数，后续可根据实际使用需求快速调整托盘的规格尺寸，模型装配关系清晰，无多余冗余特征，可直接用于物流仓储方案的可视化展示、托盘生产工艺的参考验证以及物流场景的三维仿真搭建，渲染效果真实还原了木质托盘的外观质感，结构细节完整覆盖了标准GMA托盘的所有核心特征。
