FPV航拍用5.8G微型摄像机组装结构

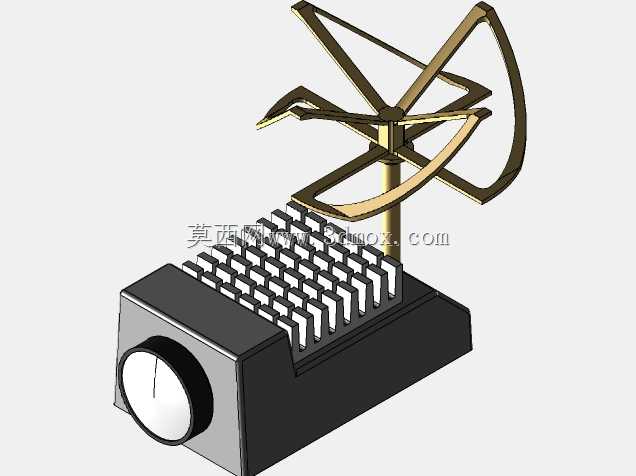

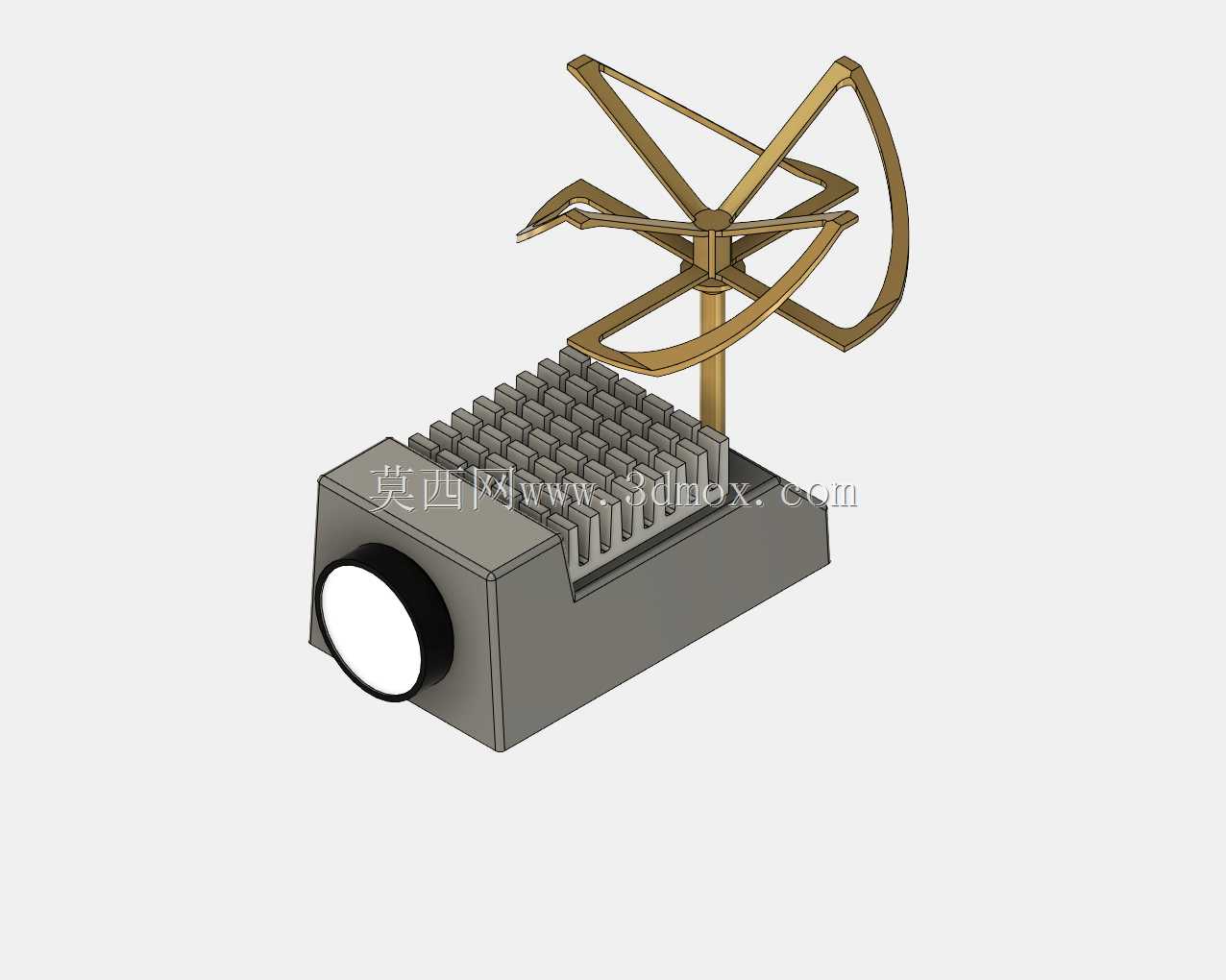

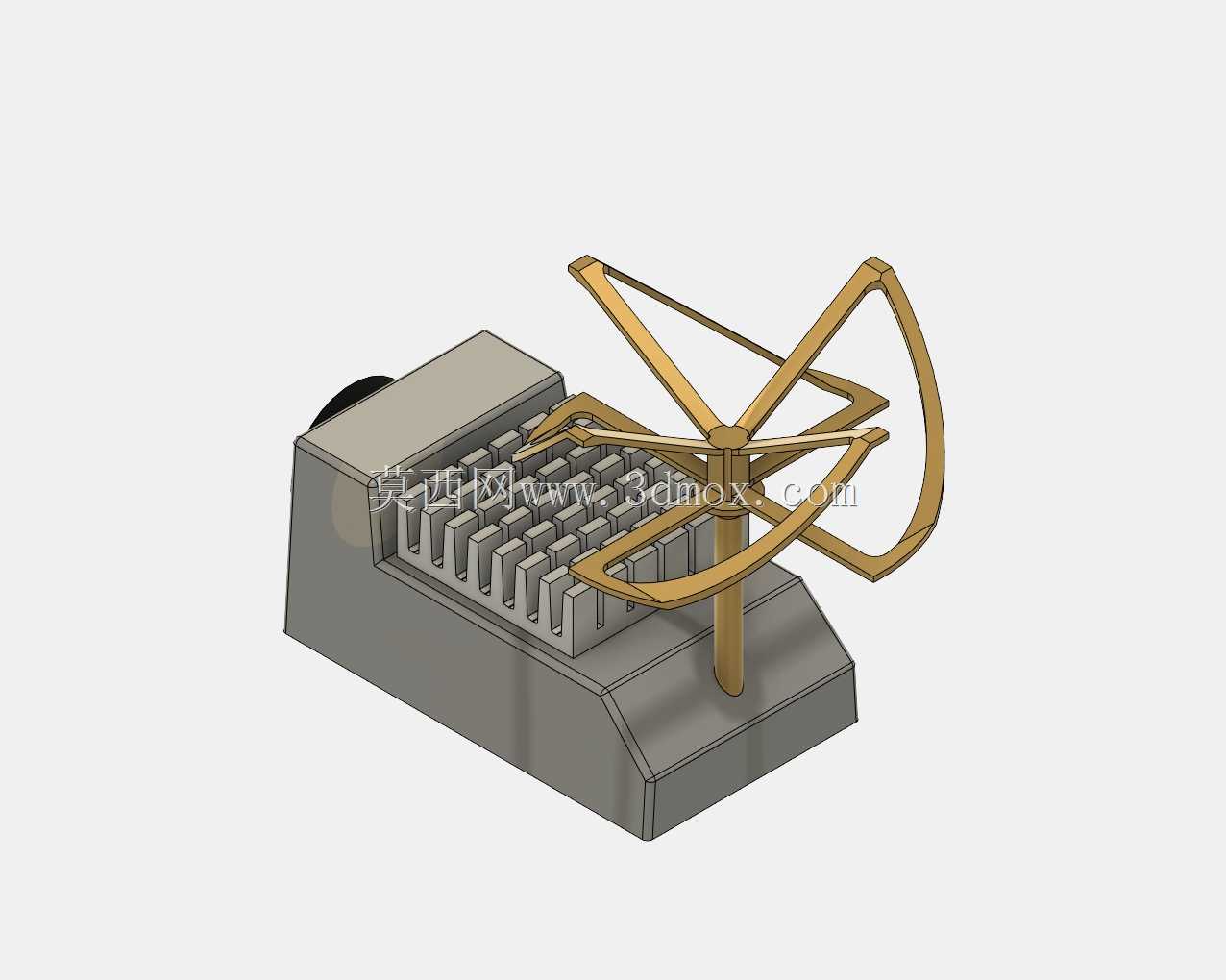

这套结构针对FPV穿越机航拍场景开发，核心解决小空间内摄像、信号传输、音频采集的集成安装问题，适配小型穿越机的机头安装位，整体安装边界控制在35mm见方的区域内，不会挤占飞控、电调的安装空间，也不会额外增加过多机头配重影响飞行重心。从实际使用场景来看，这类微型摄像机多用于竞速类FPV飞行、第一视角户外航拍，需要在高速机动、强振动的工况下保持画面稳定，同时保证5.8G信号的发射强度，避免飞行过程中出现图传断连、画面卡顿的问题。设计时首先考虑的是散热需求，机身顶面排布的阵列式散热鳍片，直接与内部图传发射模块、图像传感芯片的导热衬垫贴合，飞行过程中迎面气流可以直接穿过鳍片间隙带走热量，连续长时间飞行也不会出现芯片过热降频的问题，鳍片的高度控制在8mm以内，不会遮挡镜头的拍摄视角。前端镜头组件采用下沉式安装结构，镜头外圈设置了凸起的防护边框，轻微炸机时边框会先接触碰撞面，避免镜头镜片直接受冲击碎裂，镜头的俯仰角度预留了15度的调节余量，可以根据不同飞行速度调整拍摄倾角，适配高速竞速和慢飞航拍的不同视角需求。顶部的三叶全向天线采用一体化注塑的支撑结构，天线辐射振子的角度经过匹配调试，保证各个飞行姿态下都能有稳定的信号辐射方向，不会因为机身倾斜出现信号盲区，天线支撑柱采用ABS材质制作，具备一定的韧性，碰撞时可以产生小幅形变卸力，不会直接断裂。机身侧面集成的OSD模块可以实时叠加飞行电压、飞行时间、信号强度等参数到画面中，不需要额外外接独立OSD板，简化了机内布线难度，集成的麦克风开孔设置在机身侧下方，避开螺旋桨的直吹气流区域，减少飞行时的风噪录入，保证音频采集的清晰度。整体结构的安装孔位采用标准20mm孔距设计，兼容市面上绝大多数微型FPV机架的安装位，不需要额外打孔改装，底部预留了排线出口，走线槽做了圆角处理，避免飞行振动磨损排线外皮。结构设计时特意将重量较大的图传模块设置在机身靠下的位置，降低整体组件的重心，安装后不会让机头出现重心上移的问题，保证飞行姿态的稳定性，外壳的拼接处采用卡扣加定位柱的配合方式，组装时不需要额外打胶固定，后期维修拆解也更方便。
