船用佳明导航显示终端结构设计

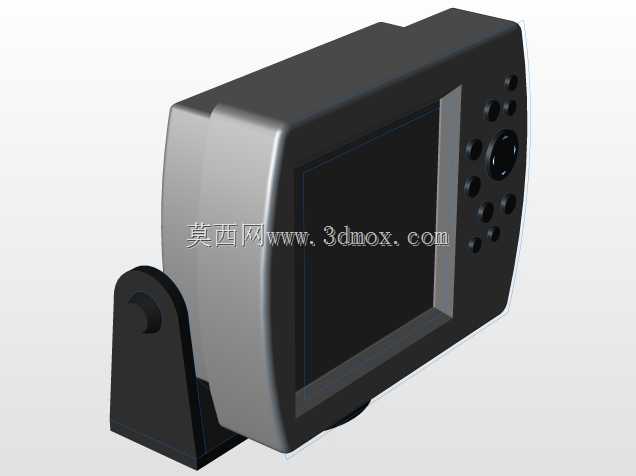

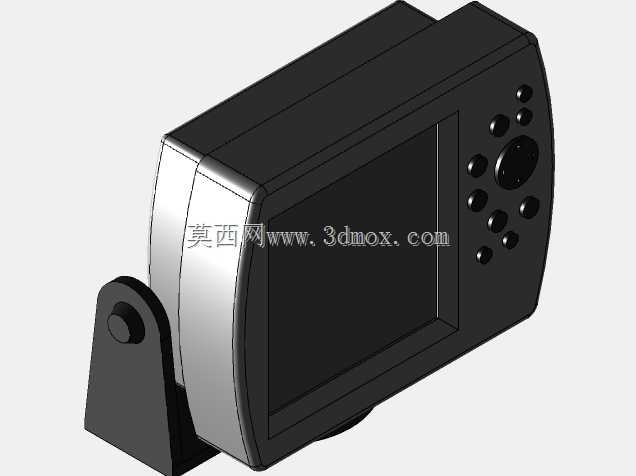

这款船用导航显示终端的结构设计，首先要适配船舶驾驶舱的复杂安装环境，配套的L型安装支架预留了铰接调节结构，可根据驾驶人员的坐姿、视线高度调整屏幕俯仰角度，支架底部预留标准安装孔位，适配驾驶台常见的螺装固定间距，安装后设备整体突出安装面的厚度控制在合理范围，不会遮挡驾驶台其他操控仪表的视线，也不会在船舶航行晃动时产生干涉。设备本体采用前后壳扣合的结构设计，侧边做了圆弧过渡处理，前壳屏幕区域做了略微凸起的边框，既可以在屏幕受到意外磕碰时起到缓冲防护作用，也能减少户外强光下屏幕边缘的反光干扰。右侧操控区域的按键布局遵循航海操作的使用习惯，常用的确认按键做了加大尺寸设计，其余功能按键按操作逻辑分区排布，按键表面做了防滑纹理处理，适配船员戴防滑手套操作的场景，避免航行中颠簸导致的误触。设备的接口区域集中布置在机身背部，安装后接口朝向驾驶台内部，既方便走线隐藏，也能减少航行中海水溅沫、盐雾直接接触接口的概率，配合壳体接缝处的密封结构设计，可适配近海、内河船舶的户外使用环境。从结构建模的细节来看，屏幕安装位预留了缓冲泡棉的装配间隙，可抵消船舶航行时的持续振动对屏幕模组的冲击，前后壳的连接柱位做了加强筋处理，避免长期振动环境下螺柱断裂的问题。机身侧面的曲面造型并非单纯的外观设计，其弧度贴合人手握持的轮廓，在设备需要临时拆卸转移时，方便单人手持搬运。整体建模过程中，安装支架的铰接位置做了限位结构设计，调整角度时不会出现过度翻转拉扯背部连接线的问题，支架与机身的连接位采用快拆式螺柱结构，日常维护拆卸时不需要完全拆除支架固定螺丝，即可将主机从支架上取下检修。
