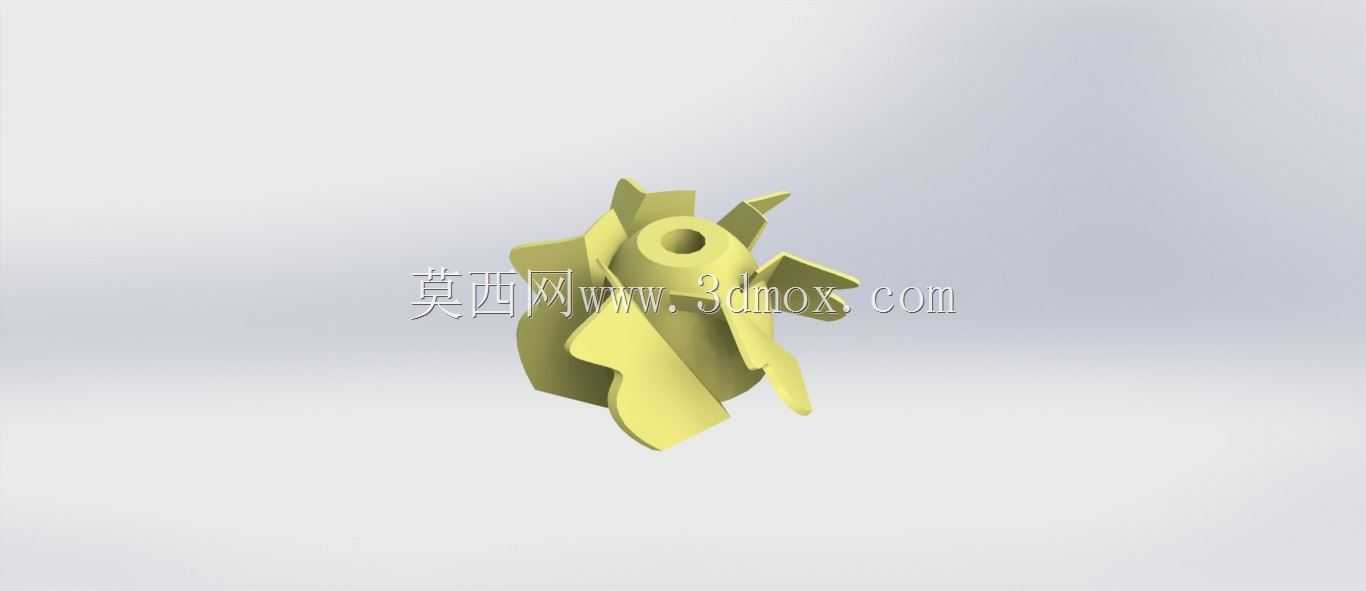

带中心安装孔的多叶片涡轮结构

这类多叶片涡轮结构常应用在流体输送、动力转换类设备中，作为核心的能量转换部件，可在流体冲击下将介质的动能转化为旋转机械能，或是在主动旋转时对介质做功实现增压、输送效果，常见于小型涡轮增压器、流体泵、搅拌传动装置、小型水力动力输出单元中。从结构设计来看，中心位置设置的通孔为安装定位孔，可直接穿入传动轴，通过孔壁与轴的配合传递扭矩，孔的加工精度直接决定涡轮运转时的同轴度，若同轴度偏差过大，高速运转时会产生明显的径向跳动，不仅会加剧轴承磨损，还会引发设备振动、噪音超标等问题。叶片采用空间扭曲曲面设计，并非简单的平面直板结构，这种曲面造型是根据流体进出的角度优化而来，能让流体在接触叶片时平滑改变流向，减少流体冲击带来的能量损失，提升能量转换效率，叶片的前缘做了圆弧过渡处理，可降低流体切入时的阻力，避免长期受流体冲蚀出现叶片边缘缺损。叶片沿轮毂周向均匀分布，每个叶片的安装角度、曲面曲率保持一致，保证运转时各方向受力均衡，不会出现偏载情况。轮毂部分做了加厚处理，作为叶片的承载基体，可将叶片受到的流体冲击力均匀传递到中心安装轴上，避免叶片根部因应力集中出现断裂。在安装边界上，这类涡轮的外圆直径决定了其适配的腔体尺寸，安装时需要保证叶片外缘与腔体内壁保留均匀的间隙，间隙过大会导致流体泄漏降低效率，间隙过小则容易在运转时出现叶片擦碰腔壁的故障。中心安装孔的轴向长度需要与传动轴的配合段长度匹配，保证轴向定位可靠，避免运转时出现轴向窜动。设计这类结构时，需要先根据设备的额定流量、转速、输出扭矩要求确定叶片的数量、扭曲角度与轮毂直径，再通过流体仿真验证不同工况下叶片表面的压力分布，调整曲面曲率让叶片受力更均匀，同时还要做动平衡校核，对叶片局部做去重处理，保证高速运转时的稳定性。实际应用中，这类涡轮的材质常根据输送介质的特性选择，输送普通清水类介质可采用工程塑料或普通铸铝，输送有腐蚀性的介质则需要选用不锈钢或做防腐涂层处理，叶片的厚度也要根据介质的冲击强度调整，输送含固体颗粒的介质时需要适当加厚叶片并做耐磨处理，延长部件使用寿命。
