Atlas V有效载荷整流器连接支架结构

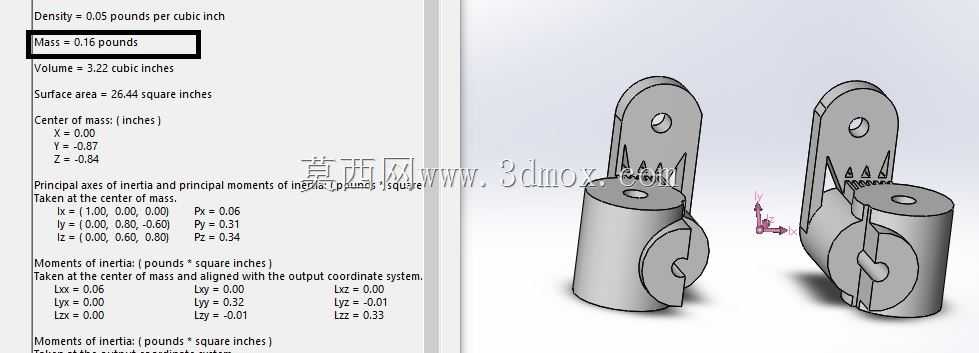

该支架应用于Atlas V运载火箭的有效载荷整流罩段，承担整流罩与内部有效载荷支撑结构之间的载荷传递功能，在火箭飞行上升段，需承受气动载荷带来的交变应力、发动机传递的振动载荷，以及整流罩分离瞬间的冲击载荷，是保障整流罩与载荷连接可靠性的关键受力零件。设计阶段针对3D打印工艺特性做了专项适配，选用Ultem 9085高性能工程塑料作为成型材料，该材料具备优异的比强度与耐温性能，能够适应火箭飞行过程中的温度交变环境，零件整体质量控制在0.16磅，在满足结构强度要求的前提下尽可能降低自重，减少火箭发射的无效载荷。

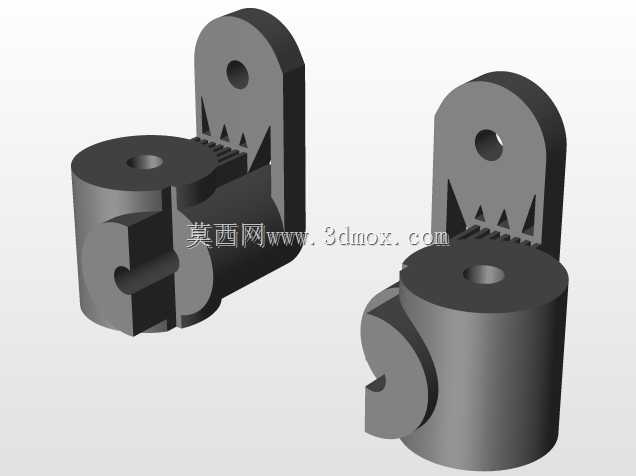

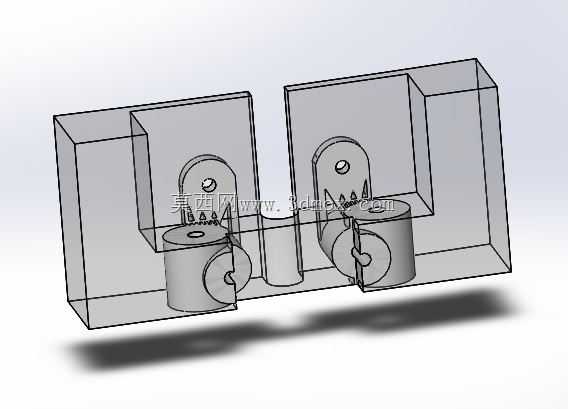

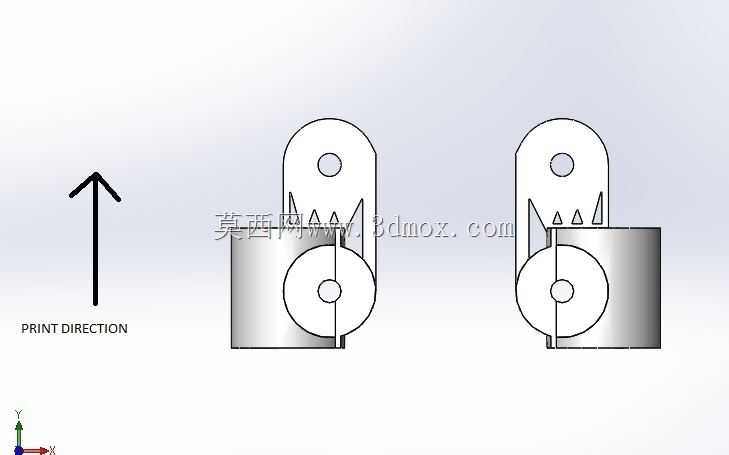

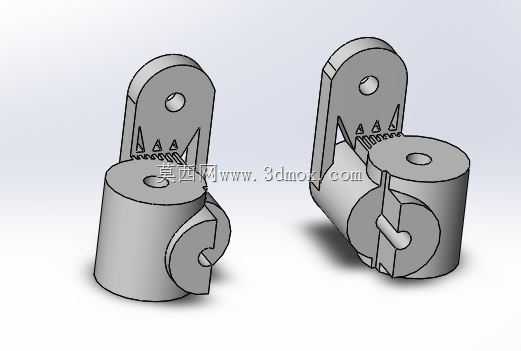

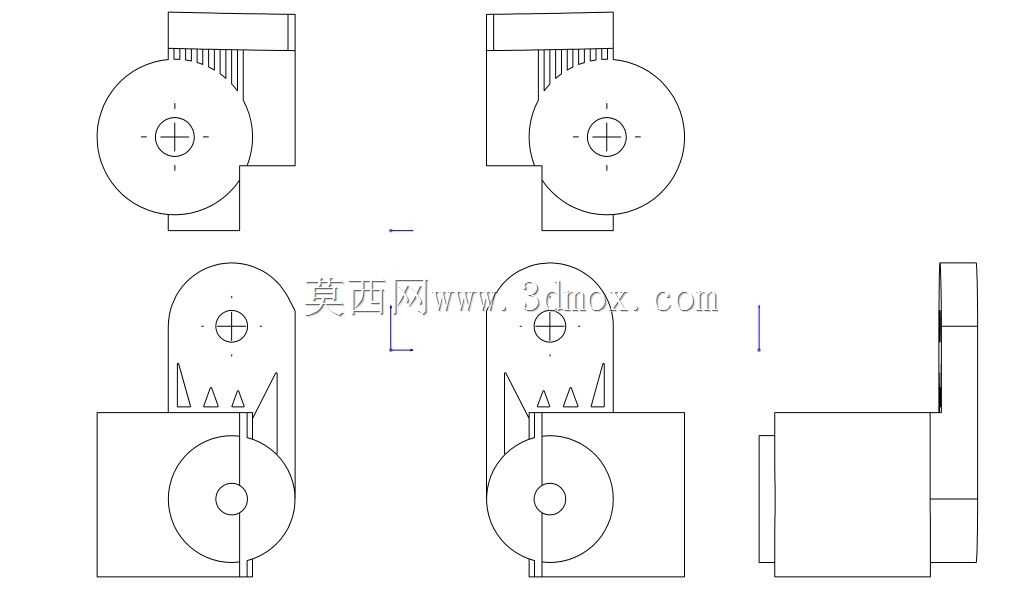

从结构设计逻辑来看，支架上部采用带单安装孔的耳片结构，用于与整流罩内壁的预装接头铰接，耳片下方设置了三角形加强筋结构，筋条边缘做了圆弧过渡处理，避免应力集中导致的结构失效，筋条之间预留了均匀的减重间隙，兼顾强度与轻量化要求。下部为带中心通孔的圆柱基座，基座侧面设置带开口槽的凸耳结构，用于与有效载荷侧的支撑轴配合，开口槽的尺寸公差经过严格校核，既保证装配时的便捷性，又能在锁紧后提供足够的夹持力，避免飞行过程中出现连接松脱。圆柱基座与上部耳片的连接区域做了变截面过渡，匹配3D打印的成型角度要求，减少打印过程中的支撑结构使用，降低后续后处理的工作量，同时保证连接区域的纤维连续性，提升整体结构强度。

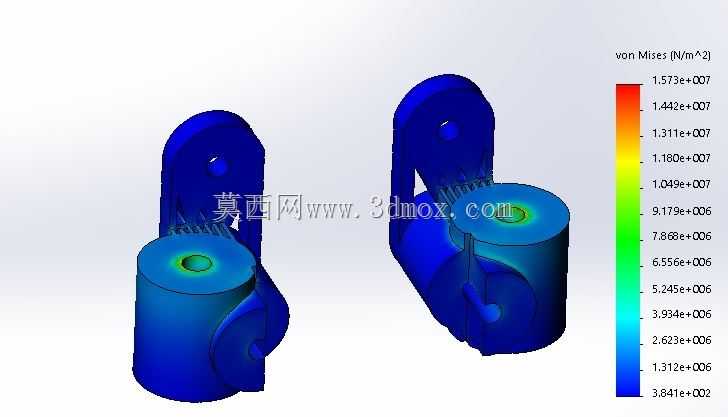

安装边界方面，上部耳片的安装孔与铰接销轴采用间隙配合，预留了微小的活动余量，用于补偿整流罩受气动压力产生的微小形变，避免结构出现硬接触导致的应力断裂；下部基座的中心孔用于穿装锁紧紧固件，凸耳的开口槽宽度与支撑轴直径匹配，装配时可直接沿径向卡入后完成锁紧，无需从轴端穿装，提升整流罩段的总装效率。整个支架的外形轮廓无尖锐外伸结构，所有棱边均做了倒圆角处理，既避免3D打印过程中出现翘曲变形，也防止装配过程中对操作人员或周边线缆、隔热层造成划伤。在受力路径设计上，从上部铰接孔传入的载荷通过加强筋均匀分散到下部圆柱基座的整个环形截面上，再传递到下方的支撑结构，避免局部应力超过材料的屈服强度，经过拓扑优化后的筋条布局，在相同质量下比传统机加工支架的承载能力提升近两成，完全满足航天发射的严苛工况要求。
