复古桁架结构双翼轻型飞机设计方案

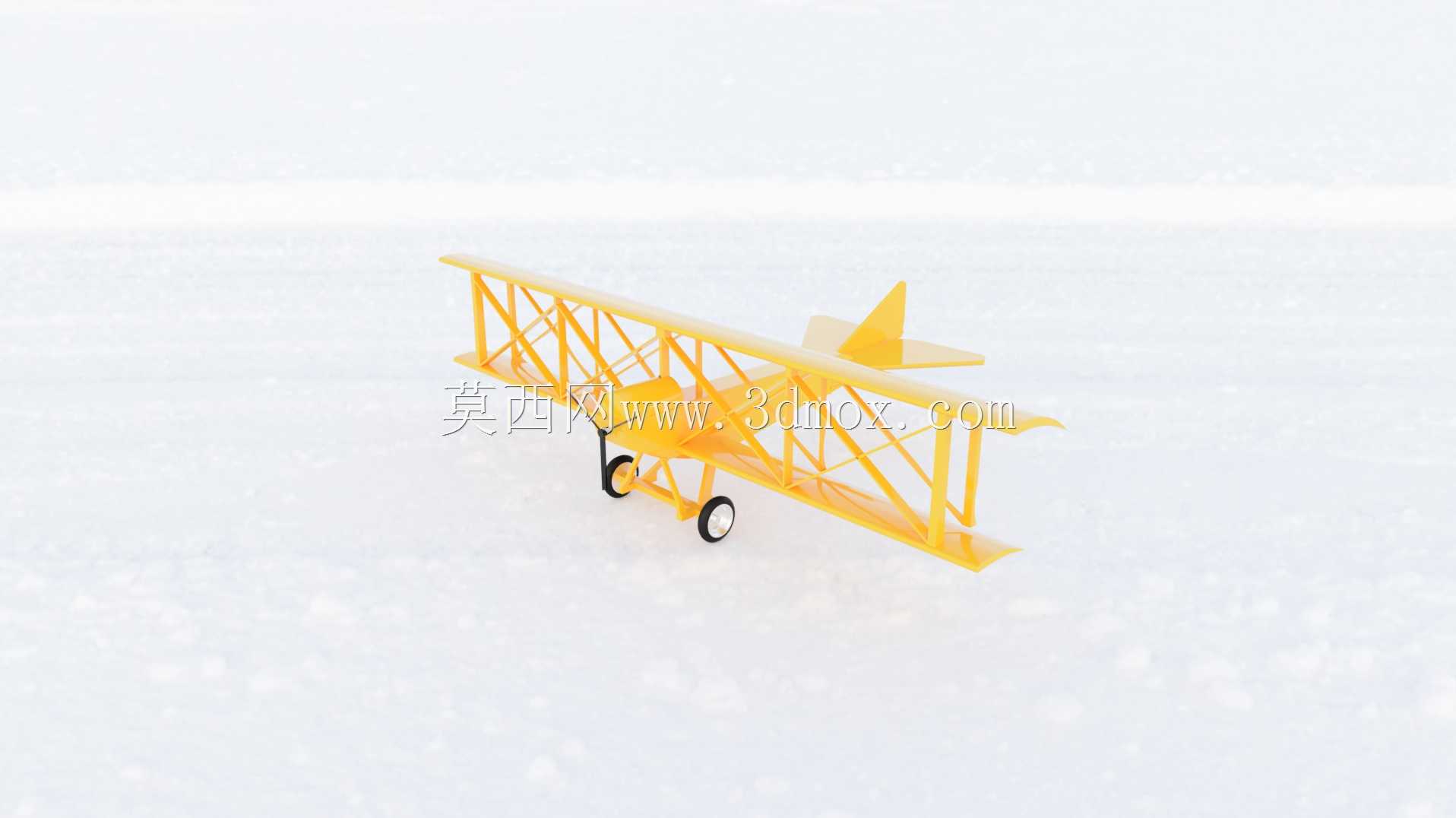

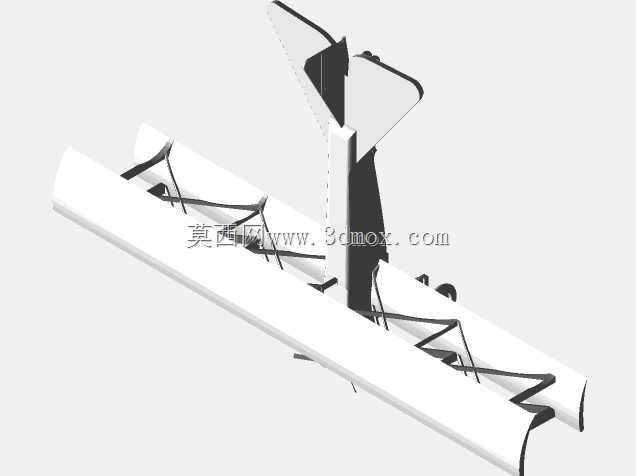

这款桁架结构双翼飞机的设计，最初面向航空科普教具制作、静态航模展示以及轻型低速飞行器原理验证场景展开，在青少年航空科普营地、高校航空航天专业基础教学场景中，可作为结构认知、气动原理演示的实体载体，也可按比例缩放后制作成收藏级静态航模，适配航模展览、主题陈列的展示需求。从结构设计思路来看，整机放弃了蒙皮承力的薄壳结构，采用外露空间桁架作为主承力框架，上下机翼通过垂直支撑与斜拉张线连接形成稳定的盒式受力结构，这种设计的核心优势在于降低加工难度，无需复杂的曲面蒙皮成型工艺，采用标准型材切割、拼接即可完成主体框架制作，同时桁架结构的受力传递路径清晰，每根杆件仅承受轴向拉压载荷，对材料的强度利用率更高，即便采用轻质塑料、轻木这类低成本材料，也能保证整机结构的刚度满足低速工况下的使用需求。整机的起落架采用后三点式布局，前两个主起落架直接固定在下机翼下方的主桁架节点上，尾轮安装在尾翼支撑结构末端，主起落架配备小直径橡胶机轮，可在平整铺装路面、硬质草坪上完成滑行动作，起落架与主框架的连接位置预留了缓冲安装位，可根据实际使用需求加装简易弹性缓冲结构，吸收滑行过程中的颠簸冲击。机身主体的桁架沿纵向布置，从机头位置延伸至尾翼安装端，驾驶舱区域预留了足够的安装空间，可根据使用场景加装微型动力系统、遥控接收装置，或是等比例缩放的飞行员模型，机头位置的安装接口可适配不同规格的螺旋桨驱动单元，无需改动主框架结构即可完成动力模块的更换。上下机翼的翼型采用平凸翼型设计，在低速飞行状态下可提供足够的升力，机翼的桁架沿翼展方向分段布置，每段杆件的连接节点均采用标准化接口，机翼与机身支撑结构的连接采用快拆设计，方便拆解运输与组装调试。尾翼部分由水平安定面与垂直安定面组成，安定面的舵面预留了转动铰接位，若改装为可飞行航模，可直接加装舵机连接操纵机构，无需对尾翼结构进行二次加工。整机的外形尺寸控制适配常规桌面展示与室内航模飞行需求，翼展与机身长度的比例经过优化，既保证了双翼结构的气动稳定性，也避免了尺寸过大带来的收纳不便，所有结构的安装边界均经过干涉校验，各活动部件在全行程范围内不会与主桁架、支撑结构发生碰撞，组装过程中无需额外修配即可完成各部件的对位安装。在实际教学应用中，这种外露桁架结构可让学习者直观观察到飞行器的受力传递路径，理解早期双翼飞机的结构设计逻辑，相比封闭蒙皮的整机模型，更适合用于结构原理的拆解教学。
