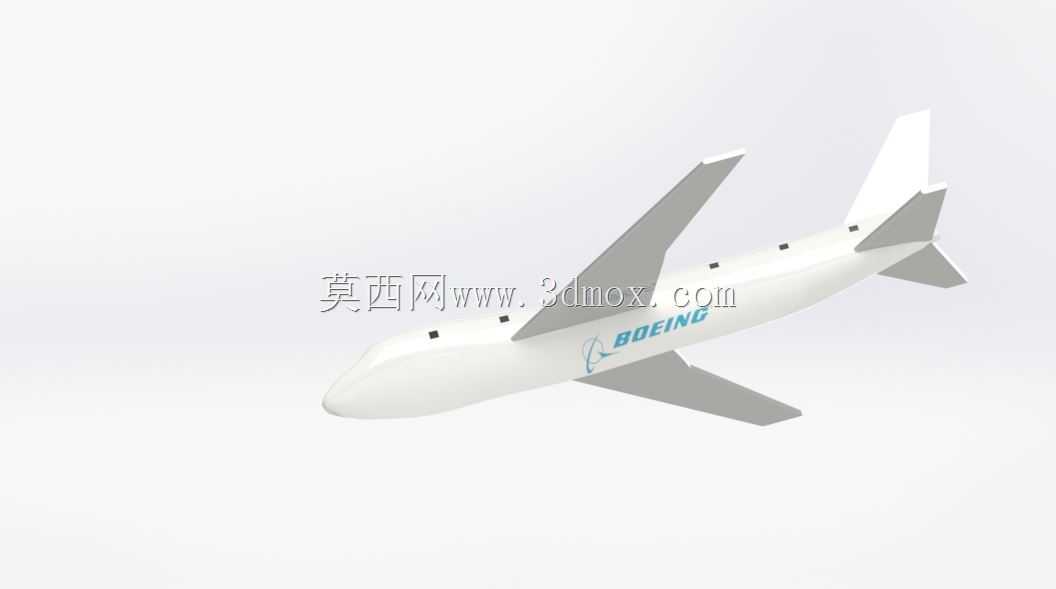

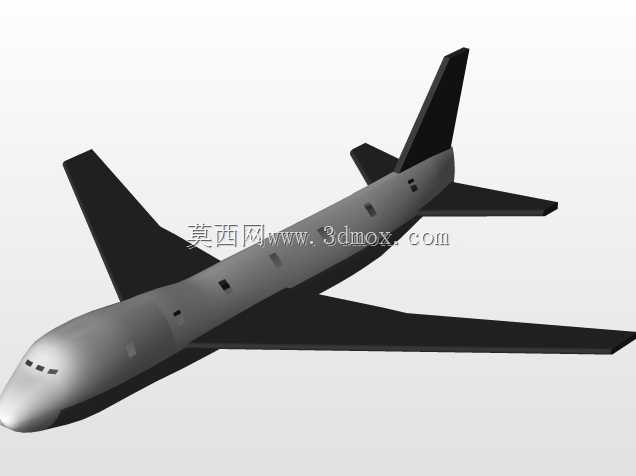

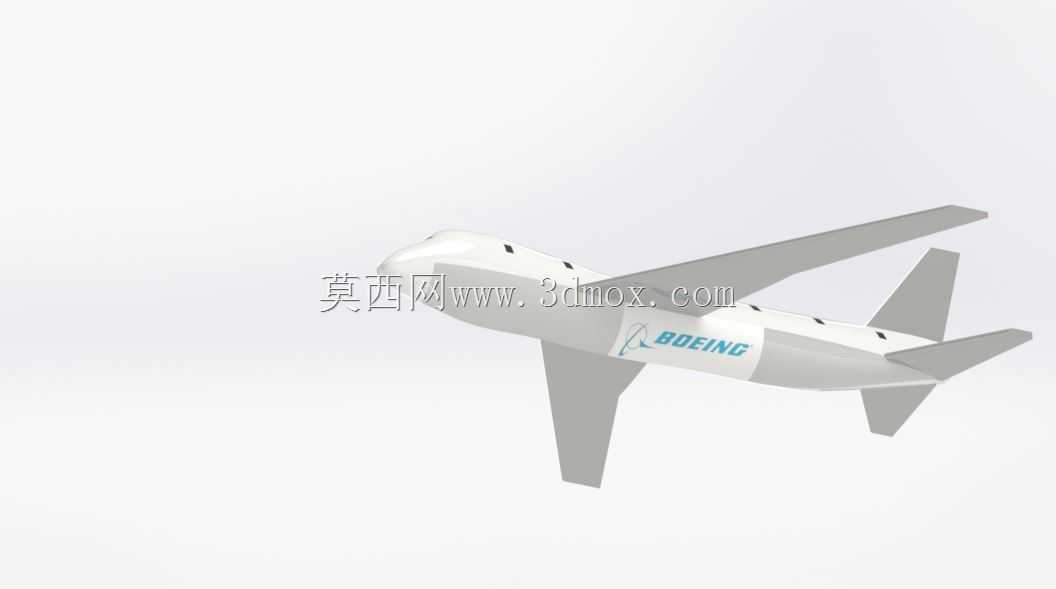

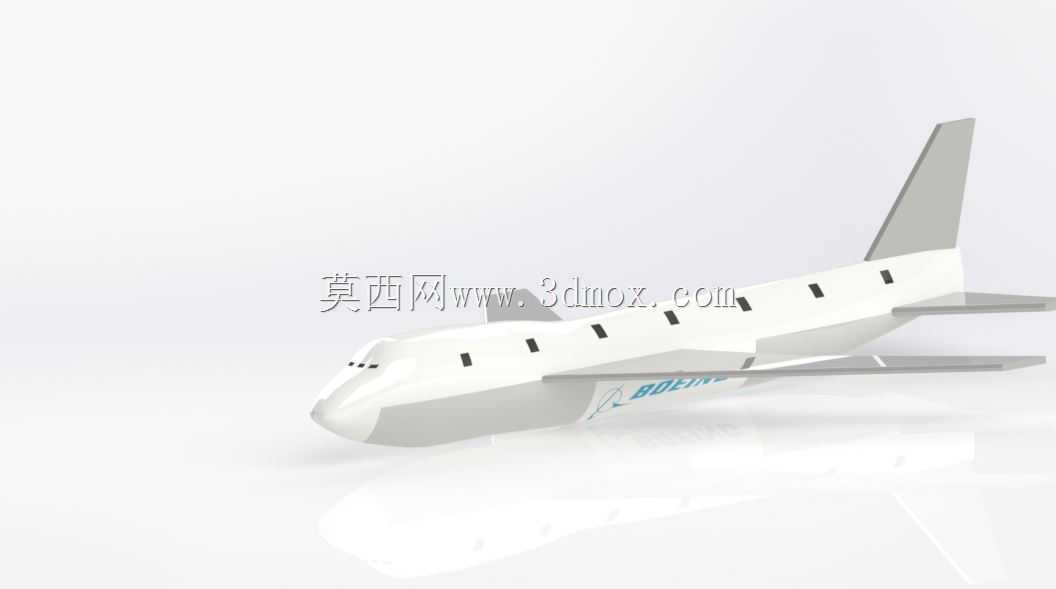

波音民航客机曲面外形结构建模

该模型围绕民航干线客机的曲面外形展开结构建模，核心聚焦机身气动曲面的连续过渡设计，可用于航空类专业教学演示、飞行器概念设计阶段的外形验证、科普展陈的数字化素材搭建。从实际工程应用角度看，这类曲面造型是飞行器总体设计阶段的核心环节，机身曲面的顺滑度直接关联飞行过程中的气动阻力表现，建模过程中严格遵循民航客机的气动布局逻辑，机头部位采用钝圆曲面收敛设计，匹配亚音速飞行阶段的气流附着要求，避免机头部位产生过早的气流分离，降低巡航阶段的压差阻力。机身主体段采用等直段曲面衔接，截面保持近似圆形的承压构型，匹配民航客机客舱增压的结构受力需求，筒状机身的曲面曲率沿轴向平缓过渡，既保证客舱内部的可用空间边界，也兼顾机身蒙皮的受力均匀性，减少应力集中区域的出现。机翼与机身的衔接部位采用翼身融合过渡曲面，消除机翼与机身连接位置的直角折角，优化该区域的气流流场，降低飞行过程中的干扰阻力，尾翼部分的垂直安定面、水平安定面均采用对称翼型曲面构型，匹配飞行过程中的航向与俯仰稳定性控制需求。建模过程中优先保证曲面的G2连续要求，所有曲面拼接位置无明显折痕，曲面曲率变化均匀，可直接导入后续的气动仿真模块做初步流场分析，也可作为结构详细设计阶段的外形基准，为内部框、梁、长桁的结构布置提供外形边界参考。模型整体外形尺寸参考单通道干线客机的比例缩放，机身长度与翼展比例保持1.2:1左右的常规布局，机身直径与长度比例符合民航客机的客舱布置要求，机翼后掠角匹配亚音速巡航的气动设计需求，发动机吊挂位置的曲面预留了安装接口边界，可匹配后续动力系统模型的装配对接。起落架舱位置的曲面做了内凹过渡处理，预留起落架收放的空间边界，舱门部位的曲面与机身主体保持齐平，减少飞行过程中的外形凸起带来的额外阻力。舷窗位置沿机身等直段均匀排布，曲面在舷窗位置做了局部微调，保证舷窗安装后与机身外表面齐平，避免局部凸起扰乱附面层气流。这类曲面建模成果，既可以作为航空院校飞行器设计专业的曲面建模教学案例，帮助学习者掌握大尺寸连续曲面的建模技巧，理解气动外形与结构受力的匹配逻辑，也可用于航空科普场馆的数字化展项制作，通过三维可视化方式展示民航客机的外形构造特点，还能作为概念飞行器设计的基础外形框架，在该曲面基础上调整局部参数完成定制化的机型方案迭代。
