激光粉尘传感器PMS5003结构设计

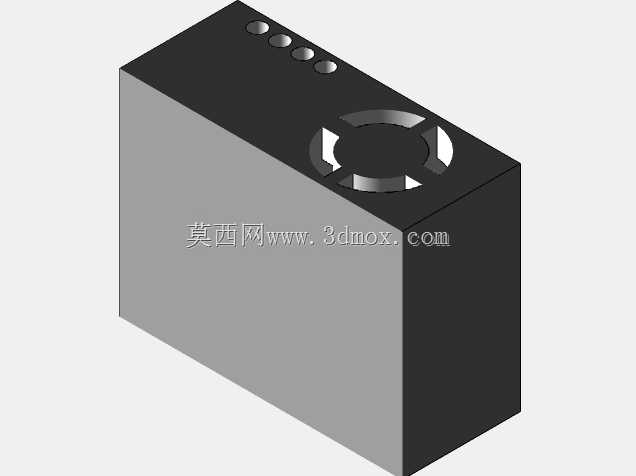

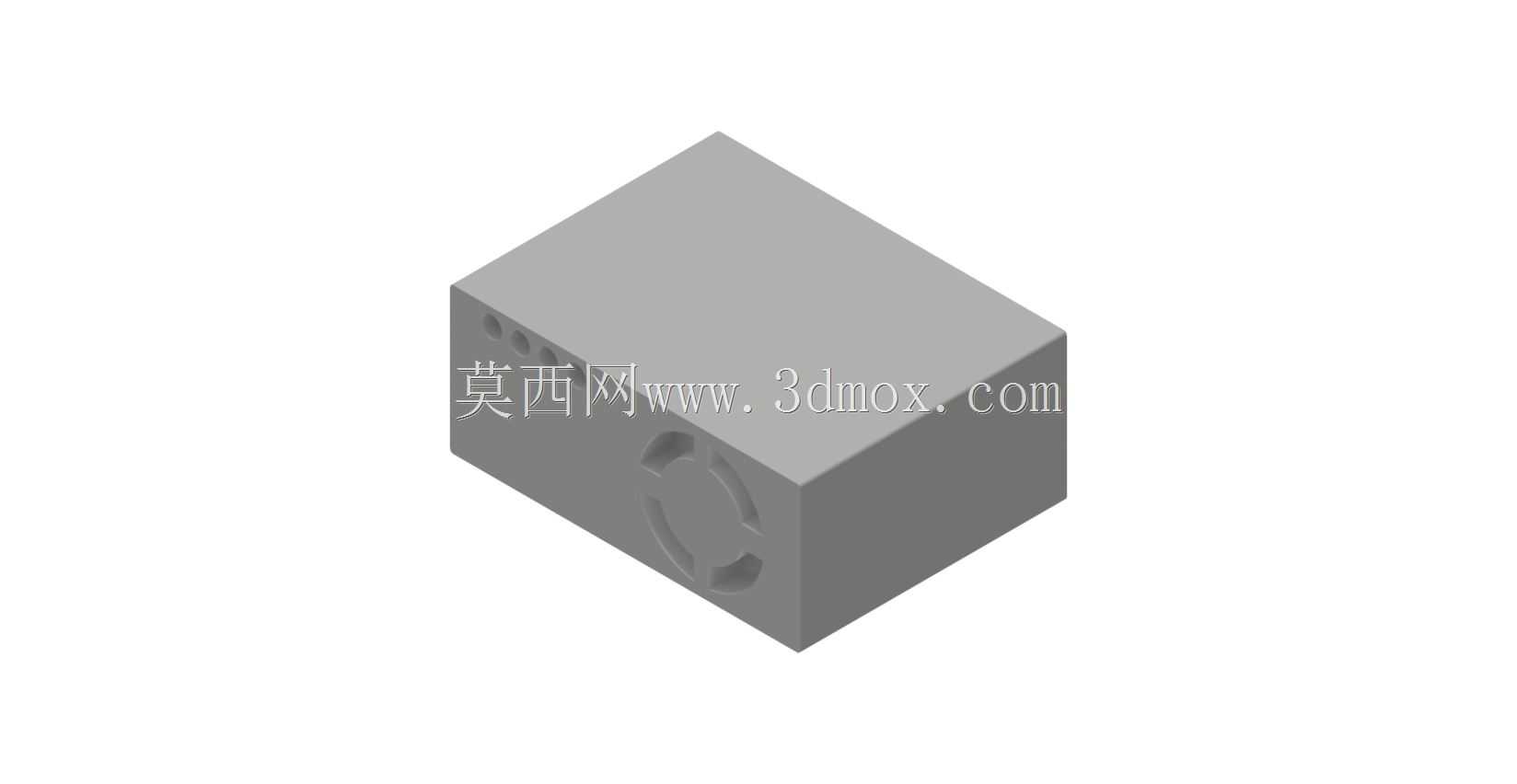

这款激光粉尘传感模组的结构设计，核心围绕民用及工业级空气颗粒物检测场景的实际安装与使用需求展开，目前广泛适配家用空气净化器、新风系统、便携式空气质量检测仪、工业扬尘在线监测终端等设备，作为前端感知核心部件完成空气中PM2.5、PM10等悬浮颗粒物浓度的实时数据采集。从功能实现逻辑来看，模组采用激光散射检测原理，结构上需要为激光发射单元、光电接收元件、气流通路、信号处理电路板预留独立且互不干扰的安装空间，避免内部杂散光对检测精度造成干扰，同时要保证采样气流能够平稳通过检测光区，不会出现紊流导致的检测数据波动。外形采用规整的长方体盒式结构，整体轮廓方正无突出异形结构，这种设计首先是为了适配各类终端设备的内部安装空间，不管是卡扣式安装还是螺丝固定，都能快速匹配安装位，安装边界预留了足够的公差余量，侧边的定位凸点可以和终端设备的安装卡槽精准对位，不需要额外设计定制转接件就能完成装配。顶面预留的五个金属触点是通讯与供电接口，采用直插式接触设计，省去了线束焊接的工序，终端设备生产时可以直接将模组插接在主控板对应的座子上，大幅提升装配效率，同时接口的引脚定义兼容通用串口通讯协议，不需要额外做信号转换就能和主流主控芯片完成数据交互。正面的圆形开孔是气路的进出风结构，内部设计有导流风道，能够引导外部空气以稳定流速进入检测腔，检测完成后的废气从另一侧风道排出，风道结构做了避光处理，避免外部环境光线进入检测腔干扰光电传感器的信号采集，同时风道的防尘结构可以阻挡大粒径的杂物进入模组内部，避免损坏内部的激光元件和检测电路。外壳采用阻燃ABS材质注塑成型，表面做哑光处理，既可以减少外部光线的反射干扰，也能在终端设备长期运行过程中耐受一定的工作温度，不会出现形变导致的结构错位。整个模组的结构设计做了充分的电磁屏蔽考量，外壳的内壁预留了导电层贴合位，可以有效阻隔外部电磁信号对内部微弱光电信号的干扰，保证在复杂电磁环境的工业场景下也能输出稳定的检测数据。在安装尺寸的设计上，模组的长宽高参数适配绝大多数民用空气检测类设备的内部预留空间，不管是壁挂式新风机还是桌面式空气检测仪，都不需要为了适配该模组重新调整内部结构布局，通用适配性较强。结构设计阶段也充分考虑了生产装配的便利性，上下壳采用卡扣加少量定位螺丝的固定方式，生产时可以快速完成内部组件的组装，后期维护拆卸也不需要复杂的工具，降低生产与维护的成本。
