直角式磁电转速检测传感部件结构

这款磁电式转速检测部件，在工业传动系统、动力输出单元的转速监测场景中应用十分广泛，不管是商用车变速箱转速采集、工业电机输出轴转速反馈，还是自动化生产线旋转工位的转速校验，都能看到这类结构的身影。它依靠磁电感应原理工作，不需要额外外接供电，就能通过被测齿盘经过感应端时的磁通量变化，输出对应频率的电信号，后端采集系统通过换算信号频率就能得到实时转速数据，抗油污、抗粉尘的特性让它能在多数恶劣的工业舱内环境稳定工作，相比光电式转速检测部件，它对安装间隙的容忍度更高，日常运维的校准工作量更小。

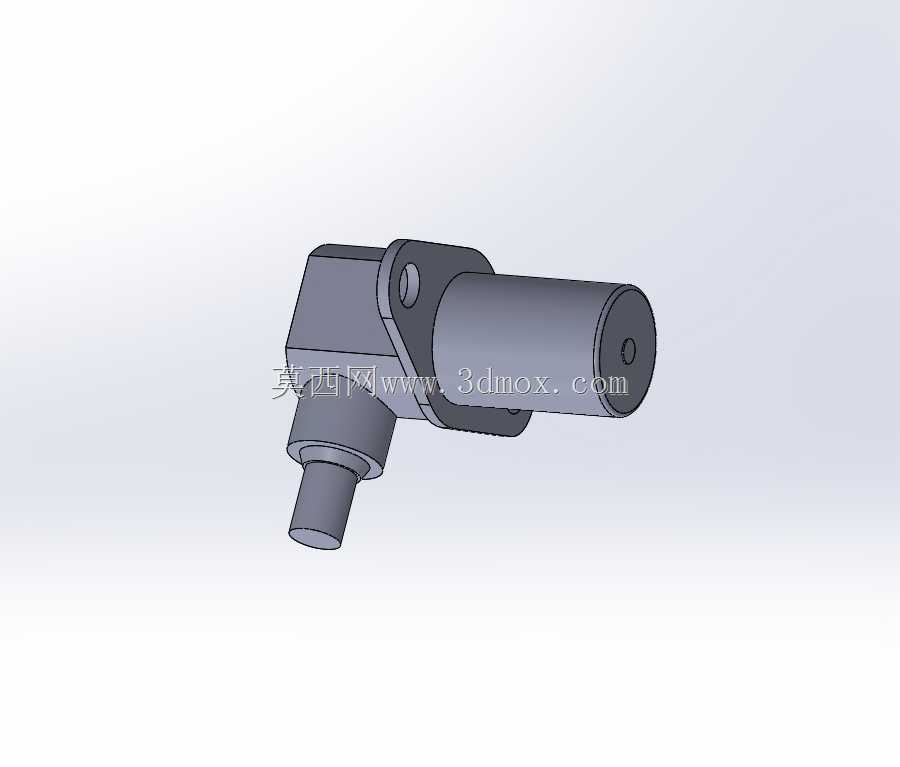

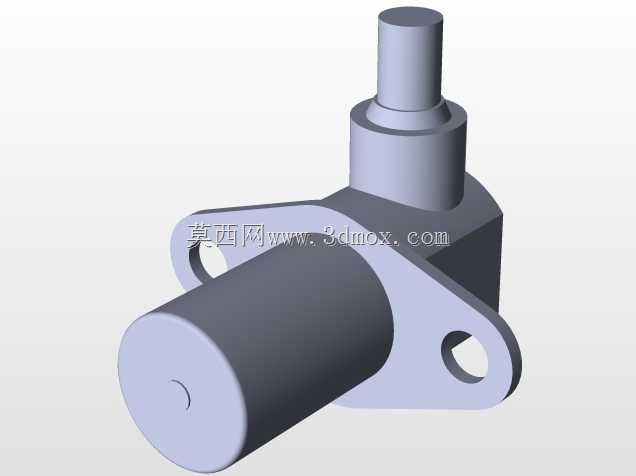

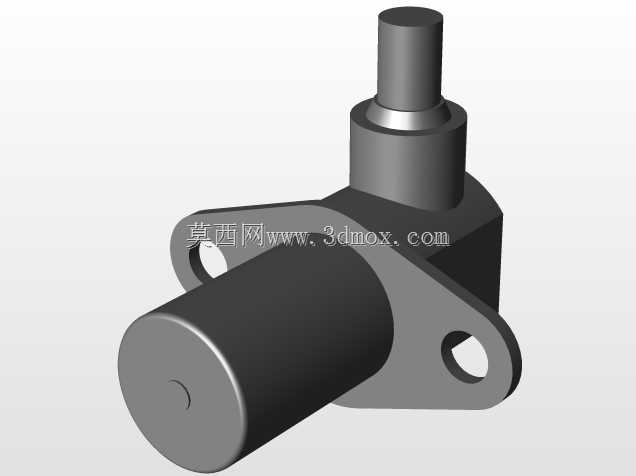

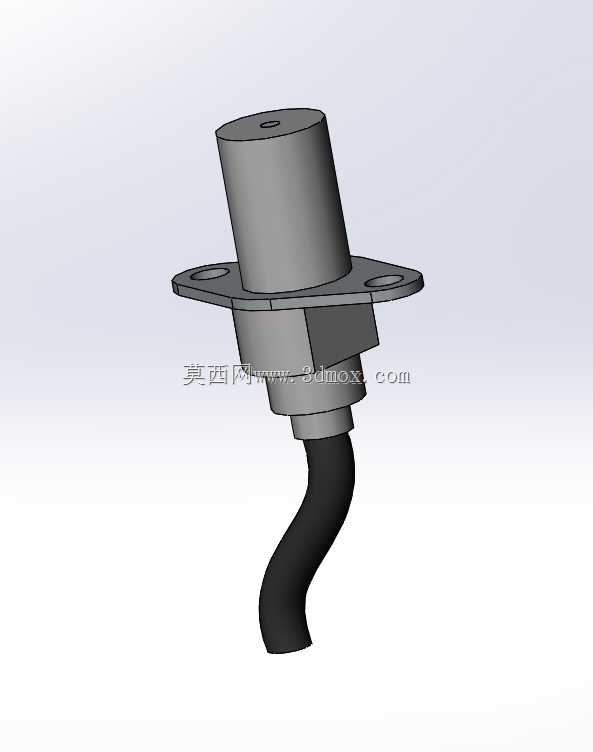

从结构设计来看，它采用了直角弯折的壳体布局，这种布局并非为了造型特殊，而是为了适配很多狭窄安装空间的走线与固定需求——很多设备的安装面与被测旋转轴的轴向是垂直关系，直杆式传感器要么会和周边结构件干涉，要么走线需要额外弯折占用空间，直角结构刚好能让感应端垂直对准被测齿盘，固定法兰贴紧设备安装面，尾部出线顺着设备壳体排布，不会和周边的管线、结构件产生干涉。壳体上带安装孔的固定法兰做了加厚处理，安装孔的位置公差经过合理放缩，既保证安装时能有微小的调整余量来对准感应间隙，又不会因为间隙过大导致长期受振动后出现位置偏移。感应端的圆柱段做了等径设计，方便安装时快速插入设备预留的安装孔，不需要额外做变径适配，尾部的出线端做了防弯折的结构过渡，避免设备运行时的长期振动导致线缆根部断裂。

在安装边界上，这款部件的感应端圆柱外径适配行业通用的安装孔尺寸，固定法兰的两个安装孔中心距符合主流传感部件的安装规格，不需要对原有设备的安装位做二次改造就能直接替换同类型的老旧部件。感应端面到被测齿盘的推荐间隙在0.5到1.5毫米之间，这个间隙范围下输出的信号幅值足够稳定，不会因为间隙过小导致齿盘转动时刮擦感应端面，也不会因为间隙过大导致信号弱出现采集丢脉冲的问题。壳体的弯折处做了圆弧过渡，没有尖锐的应力集中角，在压铸生产时能保证壳体内部的磁钢、线圈组件定位准确，不会因为壳体成型的内应力导致内部元件移位。整个部件的外部没有多余的凸起结构，安装后不会超出设备安装面的轮廓范围，在空间紧凑的动力舱、传动箱内部安装时，能有效规避和周边旋转部件、固定结构的干涉风险，日常检修时也不需要拆解周边过多的部件就能完成拆装更换。
