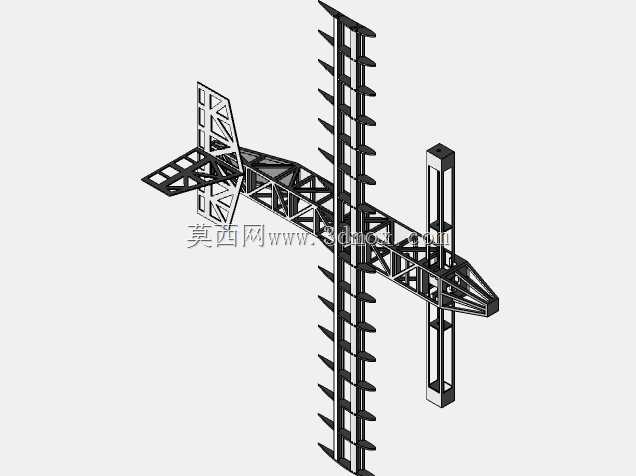

桁架式固定翼无人机结构框架设计

该结构框架为固定翼无人机的核心承载主体，采用空间桁架式构型设计，主要面向低空测绘、农林植保、管线巡检等作业场景的长航时无人机使用需求。框架整体沿机身纵向布置主承力梁，翼展方向延伸出对称的翼面安装桁架段，尾部预留垂直尾翼、水平尾翼的安装定位节点，机头段设置有动力舱、任务载荷舱的安装接口，可适配不同规格的动力系统与作业载荷。设计阶段优先考虑结构自重与承载能力的平衡，所有杆件采用等截面薄壁型材拼接，节点处通过共面连接设计减少应力集中，整体框架无多余冗余结构，在满足起降冲击、飞行气动载荷承载要求的前提下，最大限度降低结构自重，提升无人机有效载荷占比与续航表现。从安装边界来看，机身纵向主桁架的截面尺寸可适配常规的航电设备、电池组排布需求，翼面桁架段预留的蒙皮安装点位间距符合常规复合材料蒙皮的固定要求，尾段的连接节点可直接适配标准规格的尾翼组件，无需额外做结构改制。实际装配过程中，该框架可作为整机装配的基准载体，先完成框架的拼接校准，再依次安装动力系统、航电模块、燃油或电池组件、翼面与尾翼结构，最后覆盖蒙皮完成整机总装，装配流程符合常规无人机的生产工艺逻辑。结构受力层面，飞行过程中的气动升力通过翼面桁架传递至机身主承力梁，机动飞行时的扭矩、过载载荷通过空间桁架的杆件轴向力分散传递，避免局部结构出现应力超限问题，起降阶段的着陆冲击载荷通过机身下部的桁架结构均匀传导至全框架，配合起落架的缓冲结构可吸收大部分冲击能量，保障内部设备的安装稳定性。该框架的模块化分段设计也便于后期维护，受损杆件可单独更换，无需整体替换机身结构，降低运维成本。
