长航时固定翼无人机翼肋支撑框架结构

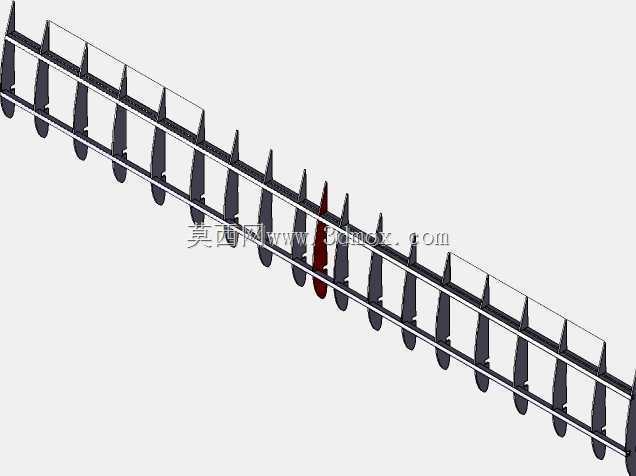

　　该翼框架结构主要适配大展弦比固定翼无人机的机翼承载需求，这类结构常见于低空测绘、电力巡线、农林植保类长航时无人机平台，机翼作为无人机产生升力的核心部件，其内部支撑框架的刚度、重量分布直接决定飞行过程中的翼面形变控制能力，以及整机的气动效率表现。从结构布局来看，该框架采用平行双主梁搭配等间距排布翼肋的设计逻辑，双主梁沿机翼展向通长布置，承担飞行过程中的绝大部分弯曲载荷，翼肋垂直于主梁方向固定，一方面维持翼面的翼型轮廓精度，避免蒙皮在气动载荷作用下发生凹陷变形，另一方面将蒙皮承受的局部气动载荷均匀传递到主梁结构上，保证载荷传递路径的连续性。设计过程中优先考虑了载荷分布特性，大展弦比机翼在平飞阶段的升力分布沿展向呈椭圆分布特征，

　　因此靠近机身侧的翼肋间距做了加密处理，对应翼根区域更高的弯矩承载需求，靠近翼尖区域的翼肋间距适当放大，在保证翼型轮廓度的前提下尽可能降低结构重量，实现刚度与重量的最优匹配。每片翼肋的外形轮廓完全匹配目标翼型的截面曲线，翼肋上预留的主梁穿装孔位做了公差适配设计，装配时可以通过定位工装快速完成翼肋与主梁的同轴定位，减少装配过程中的形位误差累积，避免后续蒙皮铺贴出现翼型偏差。主梁采用矩形截面构型，相比圆形截面拥有更高的垂直方向抗弯截面模量，能够更好应对机翼上下方向的弯曲载荷，同时矩形截面的平面特征更便于翼肋的定位粘接或者紧固件连接，降低装配工艺难度。从安装边界来看，该框架靠近翼根的端部预留了与机身机翼对接接头的安装接口，

　　接口位置的主梁做了局部加厚处理，应对翼根位置的集中载荷，避免应力集中导致的结构失效；翼尖位置的框架端部做了收窄设计，适配翼尖小翼或者航灯等附属部件的安装需求，整体展向长度可以根据无人机的具体翼展需求做分段拼接，单段框架的接口位置采用统一的定位基准，保证拼接后的翼面直线度满足气动设计要求。实际使用过程中，该框架外部铺贴复合材料蒙皮后即可形成完整的机翼承力结构，框架内部的空腔可以预留走线空间，用于布置航电设备线缆、除冰系统管路或者燃油管路，翼肋上预先开设的过孔可以方便管线沿展向排布，避免管线与结构件发生摩擦磨损。针对不同的起飞重量需求，该框架可以通过调整主梁壁厚、翼肋厚度来适配不同的载荷等级，

　　在轻载测绘场景下可以适当降低结构件壁厚进一步减重，提升航时表现；在重载植保场景下可以加厚关键承力部位的结构尺寸，提升大载荷下的结构可靠性。结构设计过程中也充分考虑了维护性需求，单片翼肋发生损伤时可以单独拆卸更换，无需更换整个机翼框架，降低外场维护的成本与操作难度，翼肋与主梁的连接方式可以根据工艺条件选择粘接或者铆接，适配不同生产规模的制造场景，小批量试制阶段可以采用粘接工艺快速完成样件制作，批量生产阶段可以采用铆接工艺提升结构连接的一致性与可靠性。
