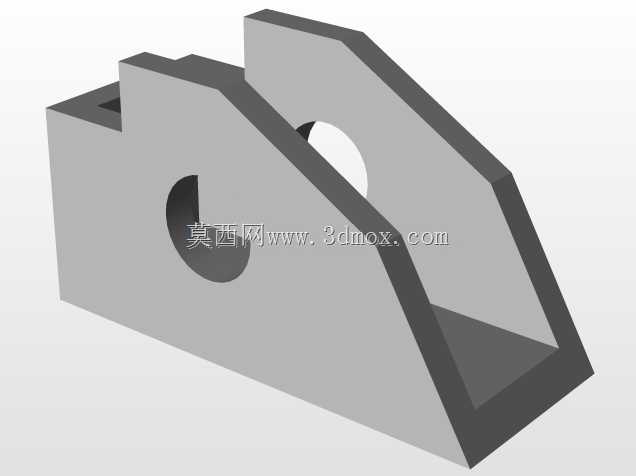

该调节器主要应用于各类传动系统的轴系位置调整场景,常见于轻工输送设备、小型工装夹具以及非标自动化设备的轴端固定环节,核心作用是为穿设其中的轴类零件提供稳定支撑,同时可通过配套紧固件调整轴的相对安装位置,补偿装配过程中产生的累计公差,避免轴系运行时出现偏心、窜动问题。从结构设计来看,整体采用一体化铣削成型的块式结构,主体为带斜向支撑面的L型基座,斜向支撑筋与底部安装面形成稳定的三角受力结构,相比直角支撑结构能更好地承受轴运行时产生的径向载荷与侧向冲击力,减少长期负载下的结构形变。基座一侧开设带半圆缺口的轴穿设孔位,另一侧对应位置开设完整圆形通孔,两个孔位同轴度设计要求控制在0.02mm以内,确保轴穿入后不会出现卡滞、偏磨问题;底部安装面预留两个沉头安装槽,可适配M6规格的内六角螺栓,安装时可根据实际装配需求在槽内微调固定位置,降低安装面的孔位加工精度要求。设计过程中重点考虑了安装边界的适配性,整体外形无外凸的尖锐棱角,所有棱边均做了C1倒角处理,既避免安装时划伤操作人员,也能减少应力集中导致的零件开裂风险;斜向支撑面的倾斜角度经过受力仿真优化,在保证整体结构强度的前提下尽可能压缩零件的整体占用空间,可适配安装空间局促的设备内部工位。零件壁厚设计遵循等强度原则,受力较大的孔位周边与支撑筋衔接位置做了局部加厚处理,非受力区域适当减薄,在满足刚性要求的同时控制零件整体重量。实际使用时,轴穿入两个同轴孔位后,可通过孔位侧边预留的顶丝孔拧入紧定螺钉,实现轴与调节器的相对固定,当需要调整轴的伸出长度或轴向位置时,只需松开顶丝即可滑动调整,调整到位后重新锁紧紧定螺钉即可完成固定,无需整体拆卸基座,大幅降低设备运维调整的操作难度。该结构的安装基面平面度要求控制在0.03mm以内,确保安装后与设备机架面完全贴合,避免出现装配间隙导致的运行振动,孔位内壁粗糙度要求达到Ra1.6,减少轴转动时与孔壁的摩擦损耗,延长零件使用寿命。
- 上一篇:小型固定翼飞行器仿真结构设计方案
- 下一篇:通用电气红铜色铰接式安装固定支座结构
- 全部评论(0)
- 模板大小 457.54 KB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor
- 软件分类 通用机械零部件
