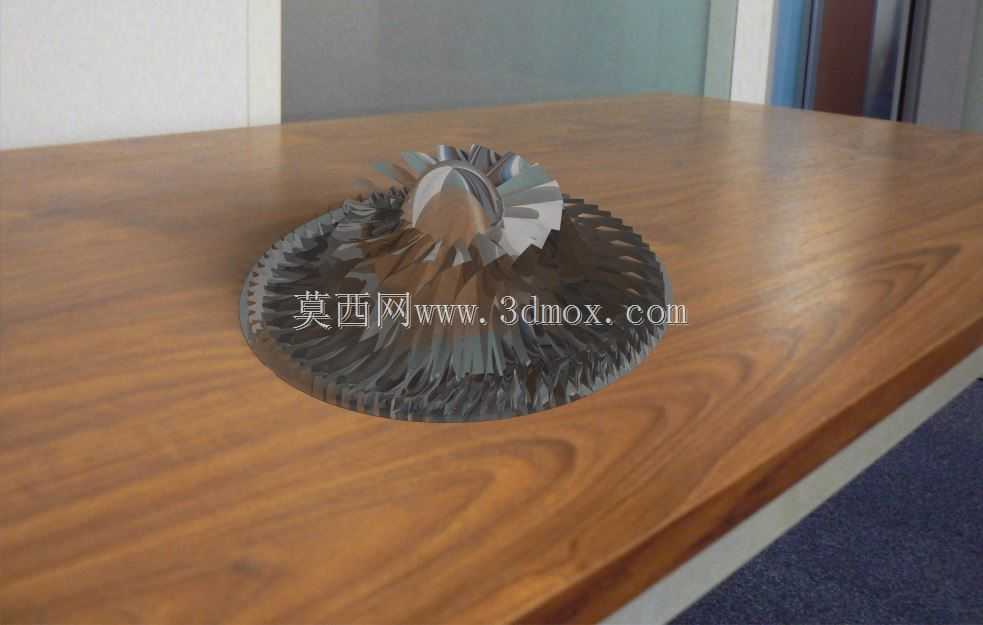

带双层齿盘结构的离心式叶轮

这类带双层齿盘结构的离心式叶轮，常应用在中小功率流体输送设备、微型涡轮动力装置以及部分需要集成传动功能的特种风机场景中，和常规单轮盘叶轮不同，它将传动齿结构与叶轮本体做了一体化设计，不需要额外加装连接键或者独立传动齿轮，能大幅缩减动力端的轴向安装空间，在结构紧凑度要求较高的便携动力设备、小型工业送风单元里适配性很强。从实际功能来看，上层的曲面叶片负责流体介质的做功，叶片的曲面弧度经过曲率匹配，能在高速旋转时减少介质流动的紊流损失，提升介质输出的压力稳定性，下层的齿盘结构直接和动力输出端的啮合齿配合，传递旋转扭矩，齿形的啮合间隙控制在合理区间，既可以避免高速转动时的齿面撞击，也能减少传动过程中的功率损耗。设计过程中首先要确定的是叶轮的额定工作转速区间，根据转速匹配叶片的出口安装角，避免运行时出现喘振区间，同时要核算齿盘的齿根弯曲强度，因为一体化结构下齿根位置和轮盘的衔接处是应力集中区域，需要做圆弧过渡处理来分散应力，防止长期交变载荷下出现结构疲劳开裂。安装边界上，轮盘中心的定位孔需要和动力轴的配合公差控制在过渡配合区间，既保证装配时的同轴度，也方便后期维护拆卸，轮盘的轴向总厚度要匹配设备腔体的预留安装间隙，齿盘的外径要小于腔体内部的避让尺寸，防止旋转时和腔体内壁发生剐蹭，叶片的外边缘和腔体内壁的间隙要控制在合理范围，间隙过大会降低流体做功效率，间隙过小则容易因为加工或者装配误差出现碰擦。这类结构的叶轮在做动平衡校正时，需要同时兼顾上下两层结构的质量分布，不能只校正叶片端的平衡，齿盘端的质量偏差同样会带来高速转动时的振动问题，校正时的去重位置要选在齿盘的非啮合面以及轮盘的背面，不能破坏叶片的型面和齿面的啮合精度，避免影响做功效率和传动稳定性。在实际选型适配时，还要根据输送介质的特性调整叶片的表面处理方式，如果是输送带有轻微腐蚀性的介质，需要在叶片表面做对应的防腐涂层处理，如果是高温介质工况，则要在设计时预留热膨胀间隙，防止高温下结构膨胀导致装配卡滞。
