飞机操纵连杆传动机构结构设计

该构件属于飞机操纵系统的核心传力部件，主要应用于固定翼飞机的操纵链路中，承担飞行员操纵指令的机械传递功能，直接连接座舱操纵杆与舵面作动端，是机械操纵式飞控系统中不可或缺的中间传力单元。在实际飞行场景中，该连杆机构需要将座舱内的推拉、偏转动作精准传递至对应舵面，过程中需承受交变拉压载荷与一定的扭转载荷，同时要适配机身内部狭窄的安装空间，在有限的布置边界内完成多自由度的动作传递，避免与周边管路、线束、结构肋板发生运动干涉。

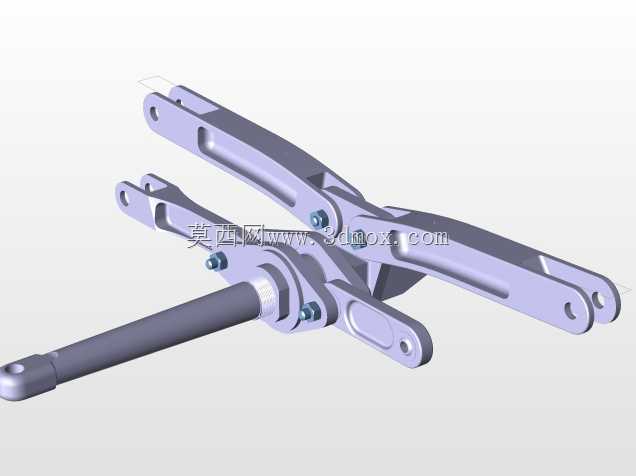

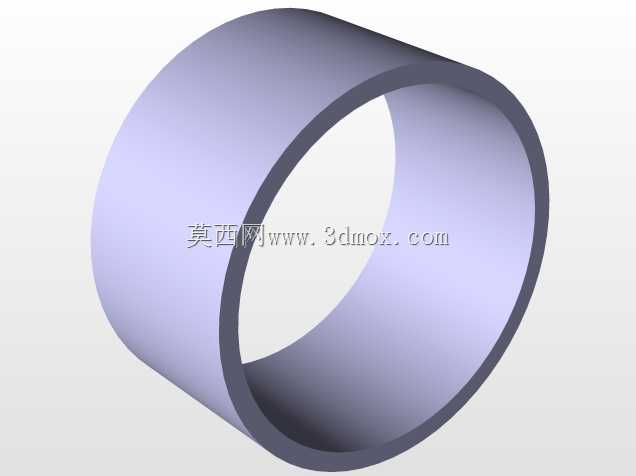

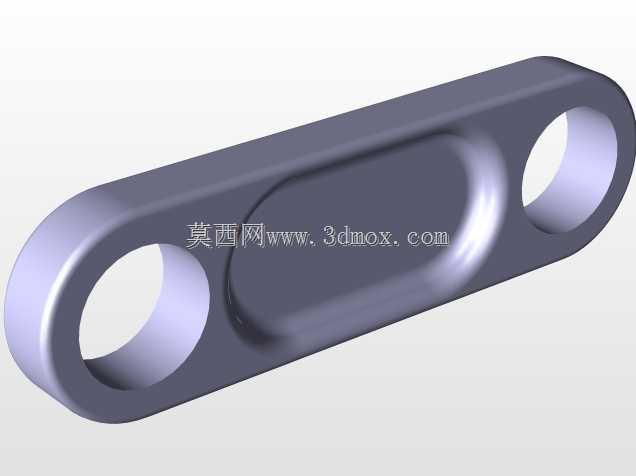

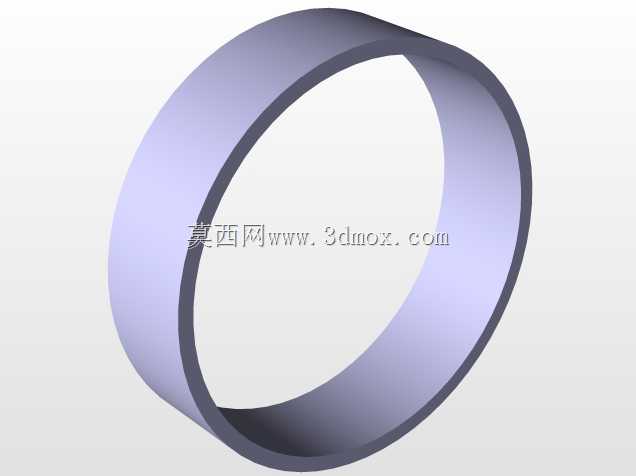

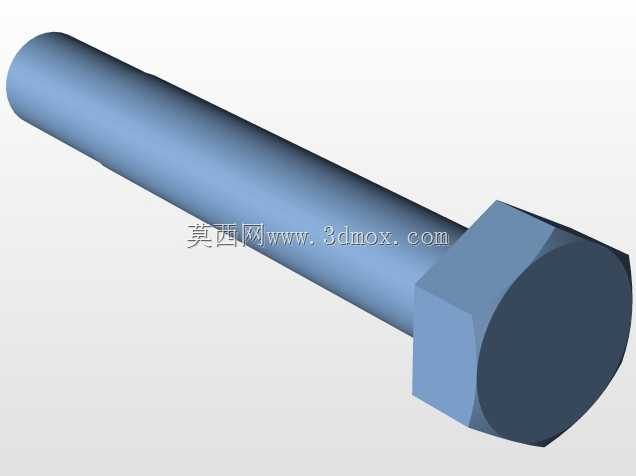

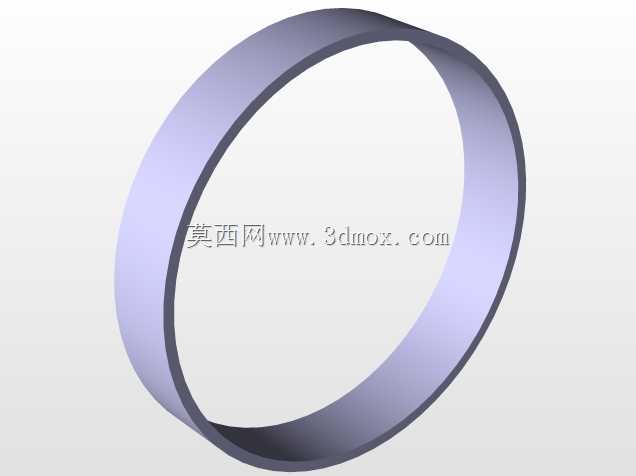

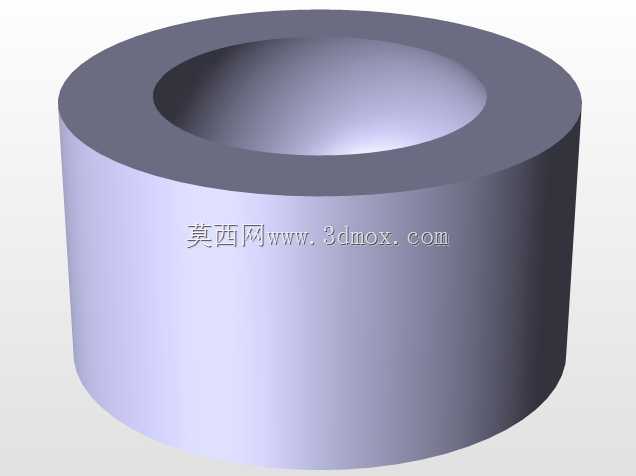

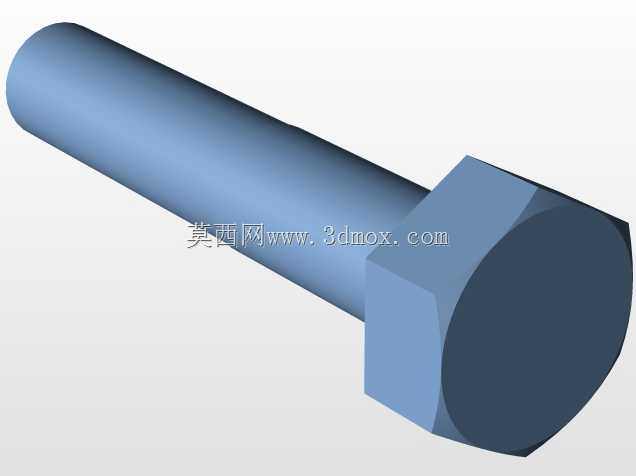

从功能特性来看，该构件采用多臂铰接式结构设计，中心回转座集成了多组连接耳片，可同时对接三路独立的传动拉杆，实现单输入多输出的运动分配，满足飞机横侧、俯仰操纵链路的联动需求。所有铰接位置均采用销轴加衬套的连接形式，既保证转动副的低摩擦特性，又能通过衬套的磨损更换降低全寿命周期的维护成本，耳片处的开孔精度直接决定了传动间隙的大小，设计时需严格控制孔位公差与同轴度，避免操纵迟滞或虚位过大影响飞行操控品质。

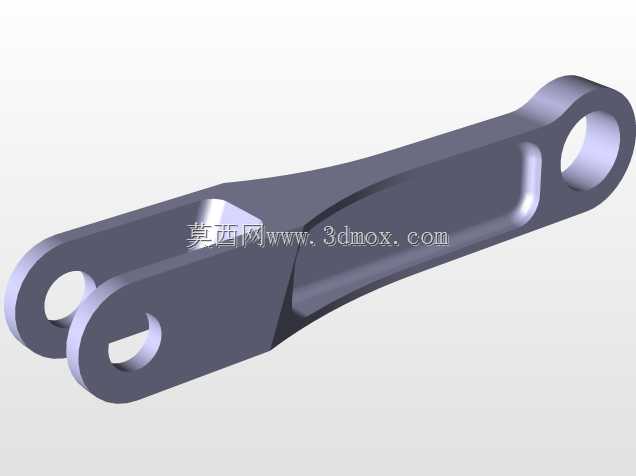

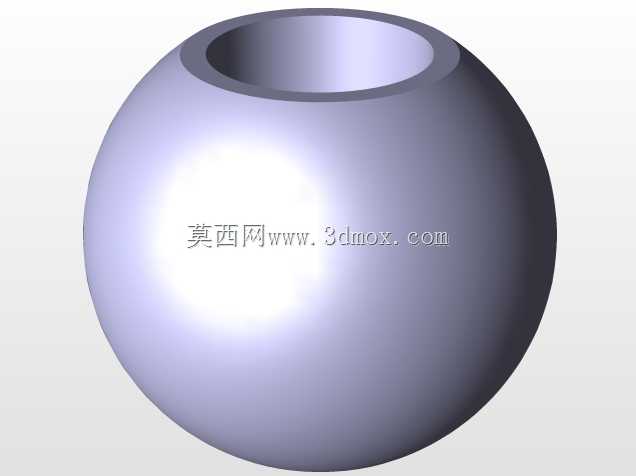

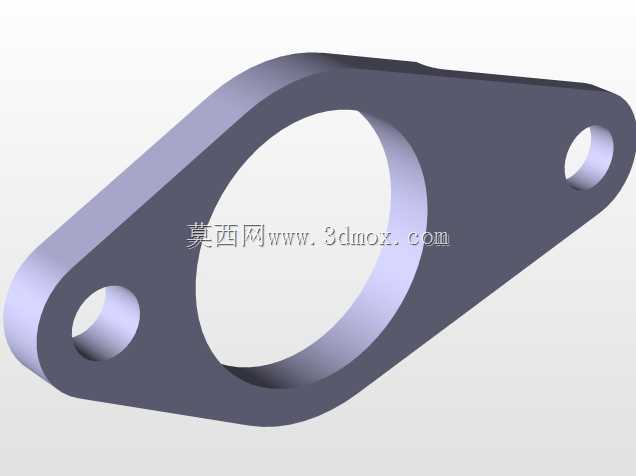

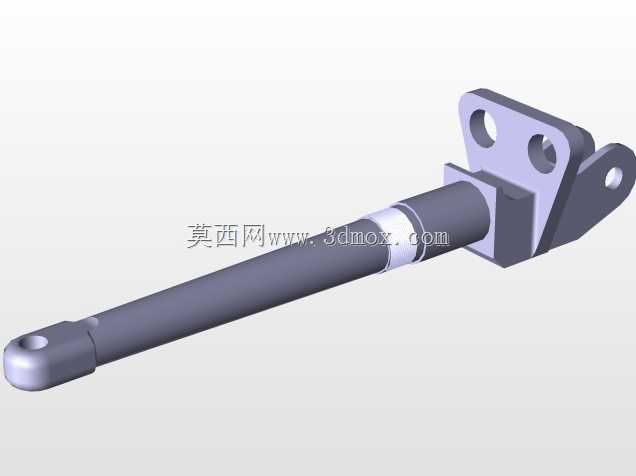

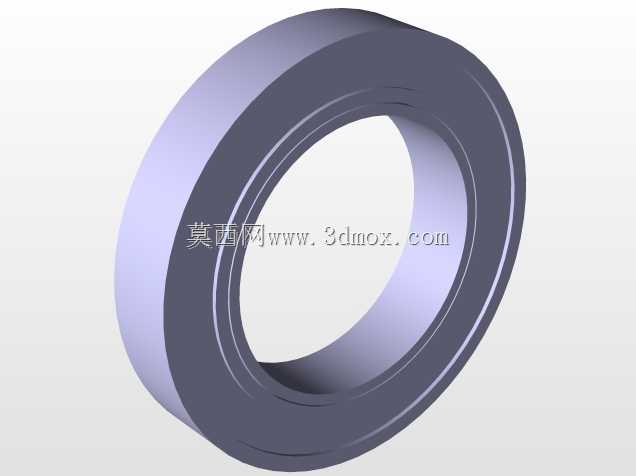

设计过程中优先考虑了载荷传递的路径合理性，主传力杆采用变截面长杆结构，靠近中心回转座的位置直径更大，向末端连接头逐步过渡，在保证整体抗弯刚度的前提下尽可能降低结构重量，符合航空构件轻量化的设计原则。多组支臂的外形采用流线型铣切成型，边缘做圆角过渡处理，既减少应力集中风险，也能降低高速飞行时机构周围的气流扰动。安装边界方面，中心回转座需要通过固定支座连接到机身承力框上，安装时需保证回转轴线与机身基准面的垂直度偏差在允许范围内，各支臂的初始角度需匹配操纵系统的中立位置，确保全行程偏转时各拉杆不会出现卡滞，末端拉杆的连接头采用带关节轴承的结构，可补偿安装过程中的少量位置偏差，同时吸收飞行过程中机身结构变形带来的附加载荷，避免连杆承受额外的弯曲应力。

在实际维护场景中，该机构的铰接销轴均设置了润滑注油通道与保险孔，可在不拆解整体结构的情况下完成定期润滑保养，开口销等保险件的安装位置预留了足够的操作空间，方便外场维护人员快速完成检修作业。整体结构的材料选型兼顾强度与耐腐蚀要求，表面做阳极化处理，可适应高空低温、高湿的复杂工作环境，长期使用过程中不易出现腐蚀失效问题。
