摩托车无轮毂轮圈结构三维设计

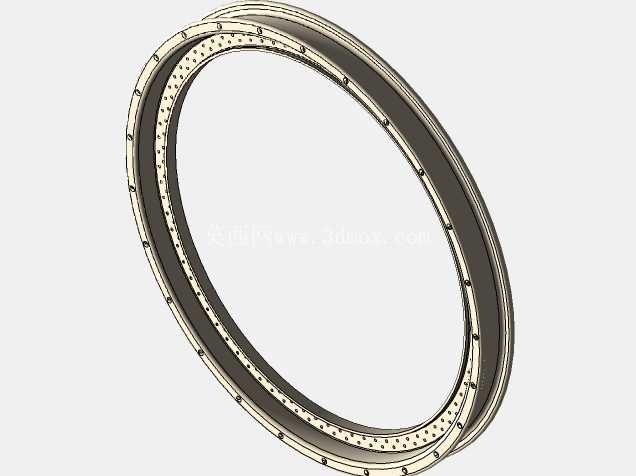

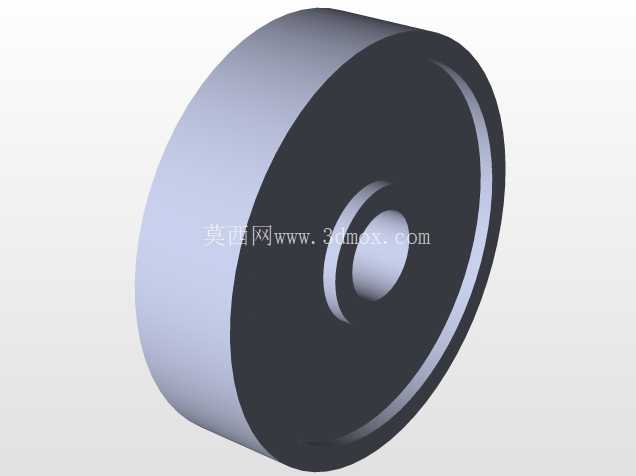

　　这款无轮毂轮圈结构，主要适配定制款两轮摩托车的行走系统，区别于传统带辐条或整体轮毂的车轮结构，在轻量化改装、科幻外观定制的摩托车型上有较多应用场景，日常可用于城市通勤定制摩托、展示类概念摩托的行走部件装配，也可作为特种窄体两轮代步设备的行走结构参考。从实际使用功能来看，该轮圈直接集成轮胎安装位与传动连接结构，取消了传统中心轮毂与辐条的传力路径，轮圈本体作为主要承力构件，在承受整车垂直载荷的同时，需要传递行驶过程中的驱动力矩与转向侧向力，轮圈内侧预留的安装位可直接适配传动组件与制动模块，相比传统轮毂结构，轮圈中部的镂空区域可预留更多空间布置制动、传动甚至动力组件，适配特殊结构的摩托布局需求。

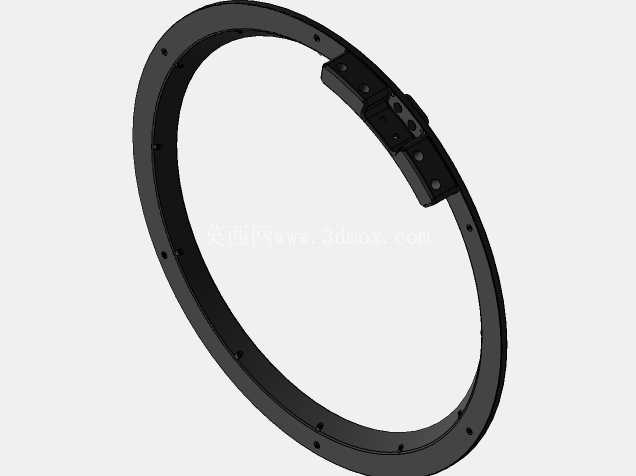

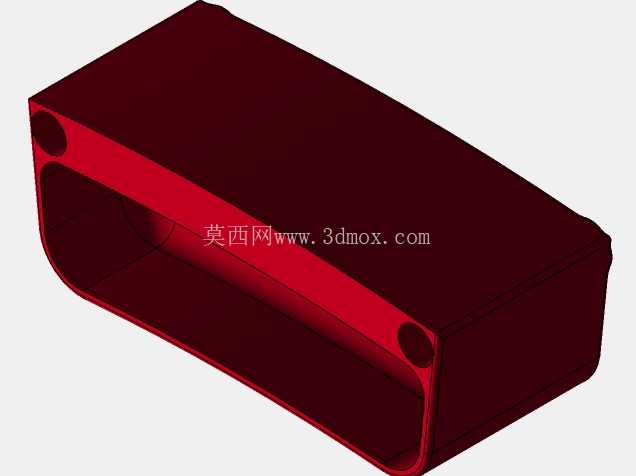

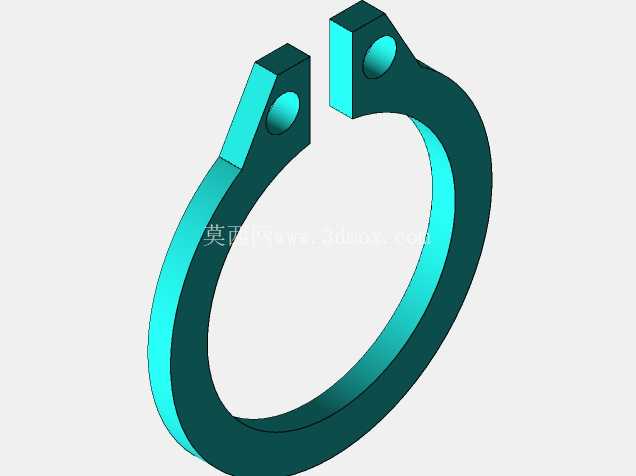

　　设计过程中首先确定轮圈的环形承力主体结构，轮辋部分按照常规真空胎的安装尺寸设计胎圈座，保证轮胎安装后的密封性与贴合度，胎圈座的角度与台阶尺寸严格匹配常用摩托轮胎的安装标准，避免出现轮胎脱圈、密封失效的问题。轮圈的环形主体采用等强度变截面设计，受力较大的传动连接区域做局部加厚处理，非承力区域做减薄挖空，在保证结构强度的前提下尽可能降低旋转件的重量，减少行驶过程中的转动惯量，提升车辆的加速响应性。轮圈内侧的连接座采用分体式锁紧结构，安装时可直接卡入轮圈内侧的定位槽，通过紧固件锁紧后即可与传动、制动组件连接，定位槽的公差控制在小间隙配合范围，保证连接后不会出现径向窜动，同时降低装配难度。

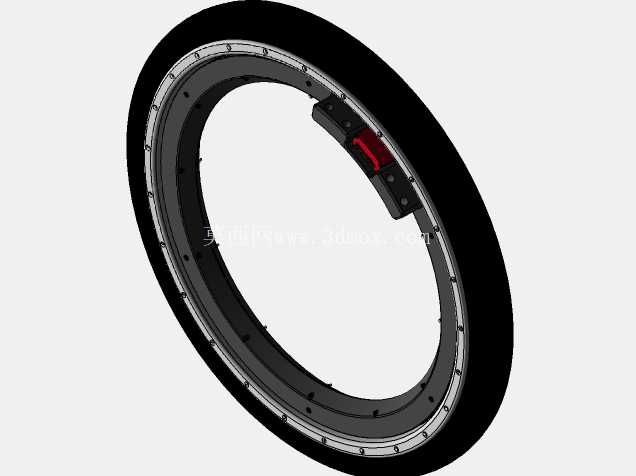

　　从安装边界来看，轮圈的外径尺寸匹配常规17寸摩托轮胎的安装需求，轮圈的轴向宽度适配标准摩托前叉或后平叉的安装间距，内侧连接座的安装孔位按照常用摩托盘式制动的安装尺寸设计，可直接适配标准规格的制动盘与传动链轮，不需要额外制作转接件。轮圈外侧的环形边缘做了倒角处理，避免轮胎安装过程中割伤胎圈，同时减少行驶过程中轮圈边缘剐蹭路沿时的应力集中，降低轮圈磕碰开裂的风险。轮圈上均匀分布的小孔位一方面用于降低轮圈自重，另一方面可作为轮胎充气后的气压平衡孔，同时在轮圈旋转过程中可带动周边空气流动，对内侧的制动组件起到一定的散热作用。

　　设计时重点考虑了轮圈的受力变形量，在满载冲击工况下，轮圈的径向变形量控制在轮胎可补偿的范围内，不会出现轮圈与周边制动、传动组件的干涉问题，轮圈的动平衡基准面选在外侧环形端面，加工时可直接以此为基准做动平衡校正，保证高速行驶时的稳定性。相比传统轮毂结构，这种无轮毂设计的轮圈在装配时不需要预先安装轮毂轴承、辐条等组件，整体装配流程更简洁，后期维护时拆卸轮胎也不需要拆解中心轮毂的连接部件，仅需松开轮胎胎圈即可完成更换，降低了维护操作的复杂度。
