四旋翼直升机稳定性测试常平架台架

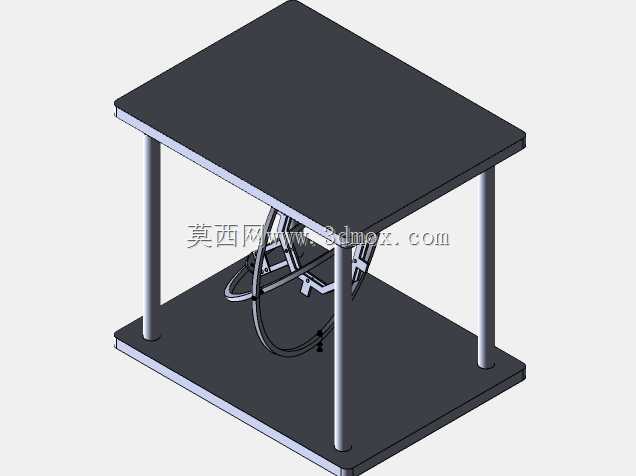

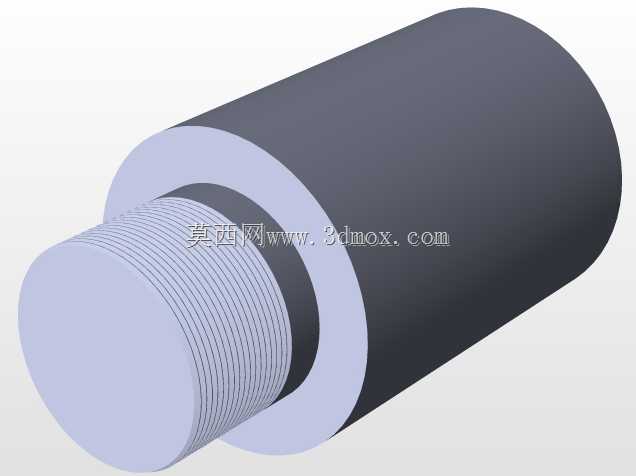

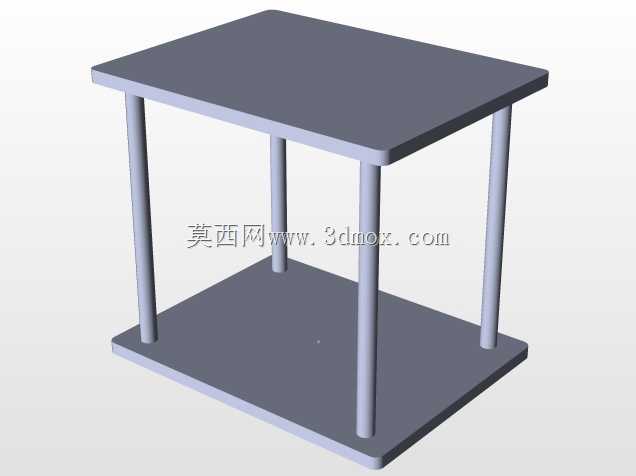

在小型旋翼飞行器研发测试环节，这类常平架试验台是飞控算法调试、动力系统匹配阶段必不可少的地面测试载体，主要用于四旋翼构型直升机的前期地面稳定性验证，避免直接试飞带来的坠机风险与调试成本损耗。整套台架采用上下双层板式承载结构，四根垂直导向立柱作为上下层板的连接支撑，立柱与层板的连接位置预留了足够的安装调节余量，可根据不同尺寸的测试机型调整上下层板的间距，适配不同轴距的四旋翼测试需求。下层底板作为整个台架的固定基座，设计有足够的配重安装空间与地脚固定点位，测试时可通过地脚螺栓将台架牢牢固定在地面测试工位，抵消旋翼高速转动产生的反扭矩与振动载荷，避免测试过程中台架出现移位、倾覆的问题。中间的常平架核心组件采用多环铰接结构，内环用于固定待测试的四旋翼直升机，铰接转动副预留了合理的转动间隙，可实现俯仰、横滚两个自由度的无卡滞转动，同时转动副处设置有限位结构，将转动角度限制在安全范围内，避免测试过程中机型姿态偏转过大撞击台架结构。上层顶板主要起到安全防护与走线导向的作用，测试时可在顶板下方铺设防护泡棉，同时机载测试的数据线、供电线可沿立柱走线至上层板的集线点位，避免线材缠绕到旋翼部件上。设计过程中优先考虑了台架的整体刚性，层板采用加厚板材加工，立柱选用高强度金属型材，在保证结构强度的前提下尽可能降低台架自身的重量，方便测试工位的转移与调整。安装边界方面，整套台架的占地尺寸适配常规实验室测试工位的摆放要求，下层底板的固定孔位按照通用地脚螺栓的间距设计，不需要额外加工定制安装基座，可直接固定在标准测试地坪上。台架的常平架内环预留了通用的机型安装孔位，可通过快拆压块固定不同尺寸的机型机架，不需要针对每个测试机型单独制作连接夹具，大幅提升测试环节的换型效率。实际使用过程中，待测试的四旋翼直升机固定在内环后，可在不离开地面的前提下模拟空中的姿态变化，采集飞控系统在不同姿态下的响应数据，验证动力系统在姿态偏转时的拉力输出稳定性，排查飞控参数调试过程中的逻辑问题，是旋翼飞行器研发阶段从台架动力测试到首飞之间的关键测试过渡设备。
