发动机配套深沟滚珠轴承结构设计

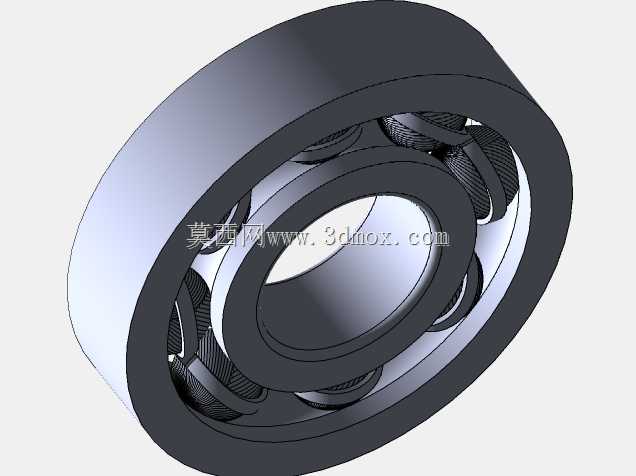

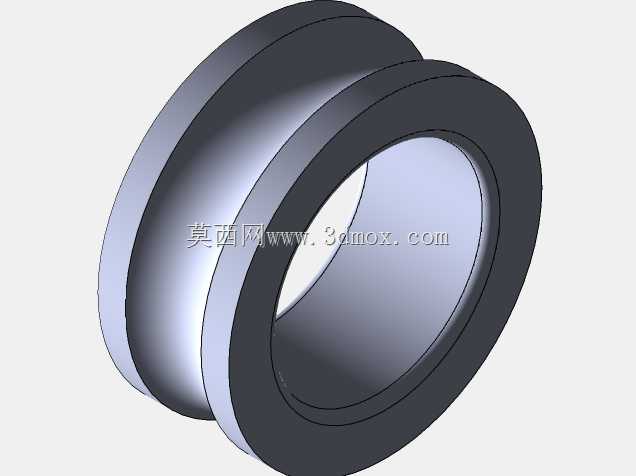

在动力传动系统的旋转支撑环节里，这类滚珠轴承的应用场景覆盖了发动机曲轴端、凸轮轴支撑位等需要持续承受径向载荷同时兼顾少量轴向载荷的工位，实际运行中需要在数千转的持续转速下保持稳定的回转精度，避免轴系出现径向跳动超差的问题。从功能特性来看，该轴承通过内圈、外圈之间排布的钢制滚珠作为滚动体，将轴与支撑座之间的滑动摩擦转化为滚动摩擦，大幅降低动力传递过程中的摩擦损耗，同时配套的保持架能够将每颗滚珠均匀分隔在滚道圆周方向，避免滚珠之间出现直接接触摩擦导致的局部温升过高、磨损加剧问题。设计过程中首先要匹配安装位的尺寸边界，内圈的内径需要与对应轴段的配合公差保持过盈配合，避免轴转动时内圈与轴出现相对滑动导致的配合面磨损，外圈的外径则需要与轴承座的安装孔采用过渡配合，保证外圈能够稳定固定在机座内同时方便后期维护拆卸。滚道的曲率设计需要与滚珠的球面曲率保持合理的匹配间隙，既不能间隙过大导致回转精度下降、承载能力降低，也不能间隙过小导致滚珠在滚道内卡滞、运行阻力升高。轴承的宽度尺寸需要匹配安装位的轴向空间，同时要考虑轴系运行时的热膨胀量预留合适的轴向窜动间隙，避免热胀冷缩导致轴承承受额外的轴向载荷。实际选型应用中，这类轴承的密封结构设计也需要适配发动机舱内的油污、金属碎屑环境，避免杂质进入滚道内部破坏滚珠与滚道的接触面，同时要保证润滑脂能够长期存储在轴承腔体内，减少日常维护的补脂频次。建模过程中需要重点还原滚珠与滚道的接触位置关系、保持架的兜孔结构，确保装配关系符合实际工程中的装配逻辑，每一个滚珠都能在对应兜孔内自由转动，内圈与外圈之间的相对转动不存在结构干涉，能够直观展示轴承的实际运行状态，为后续的装配干涉检查、载荷仿真分析提供准确的三维模型基础。
