后掠式攻丝翼航空结构三维数模

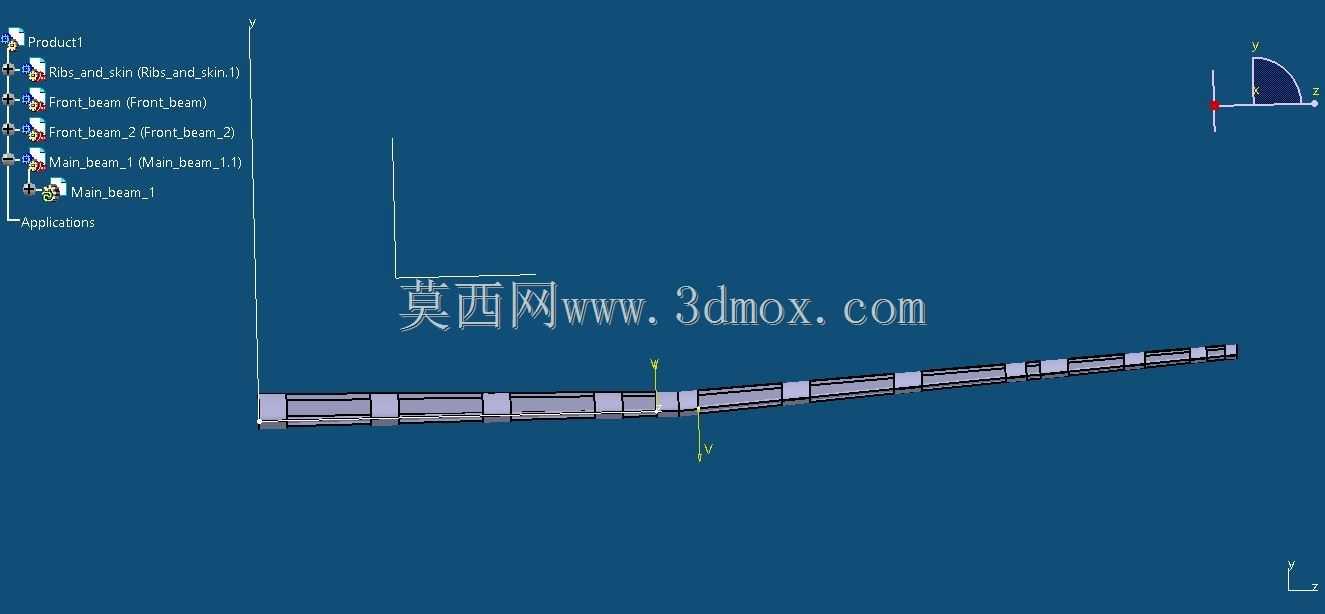

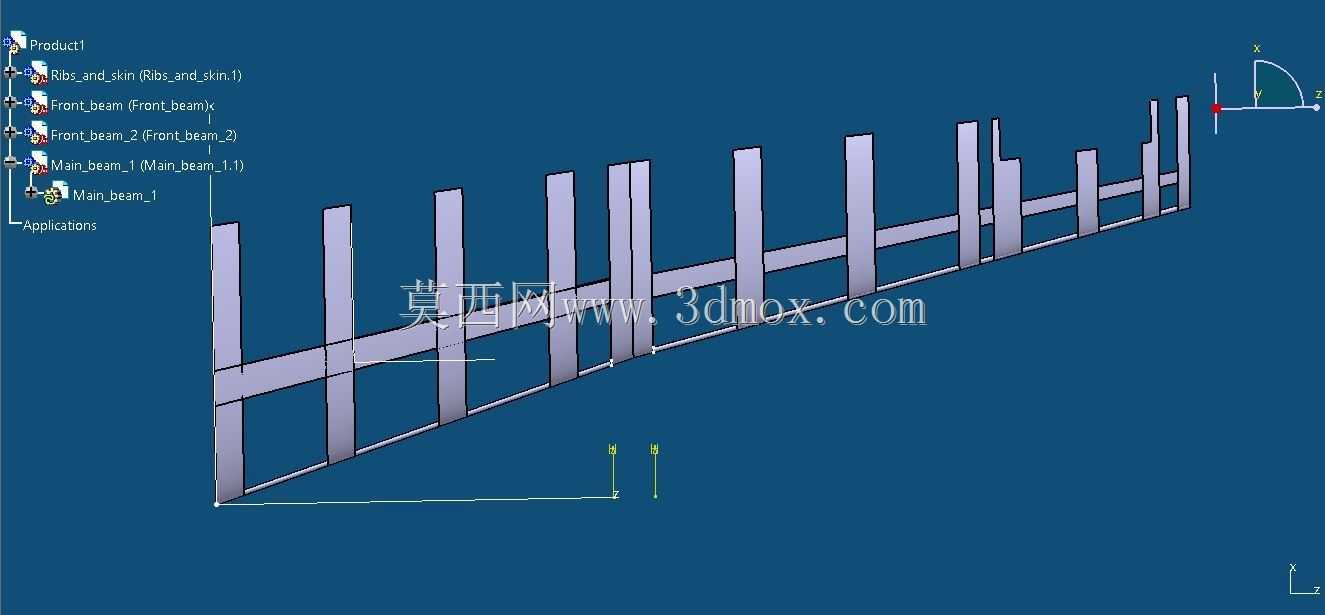

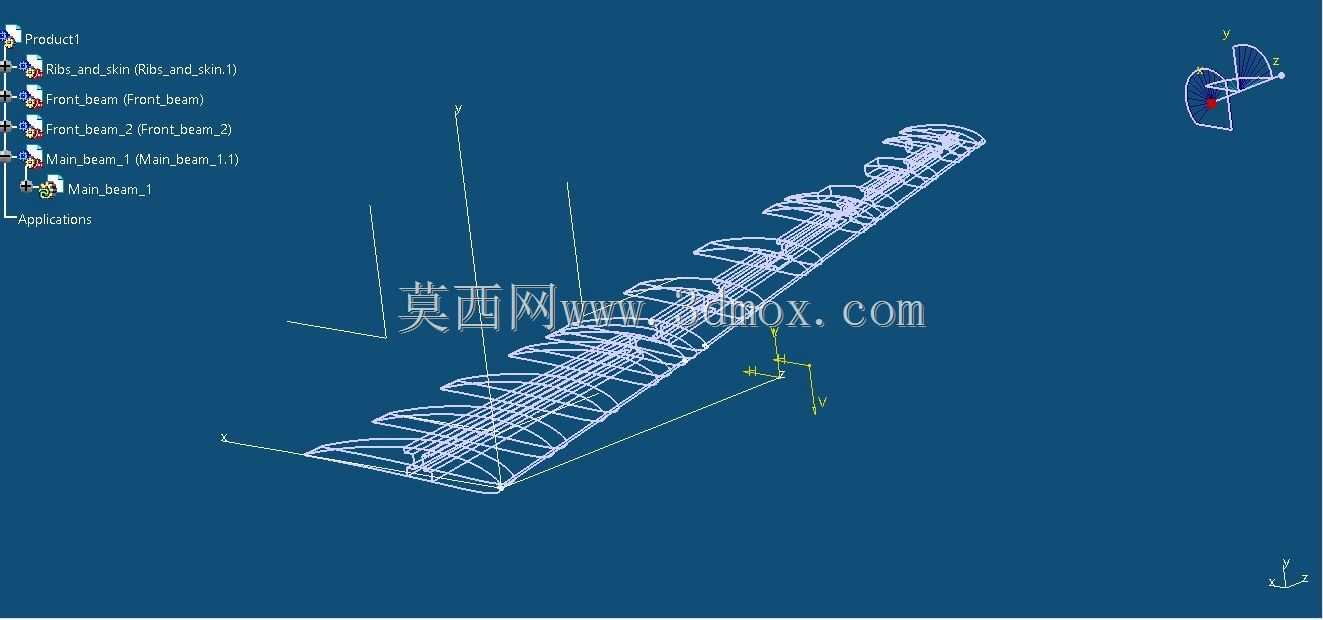

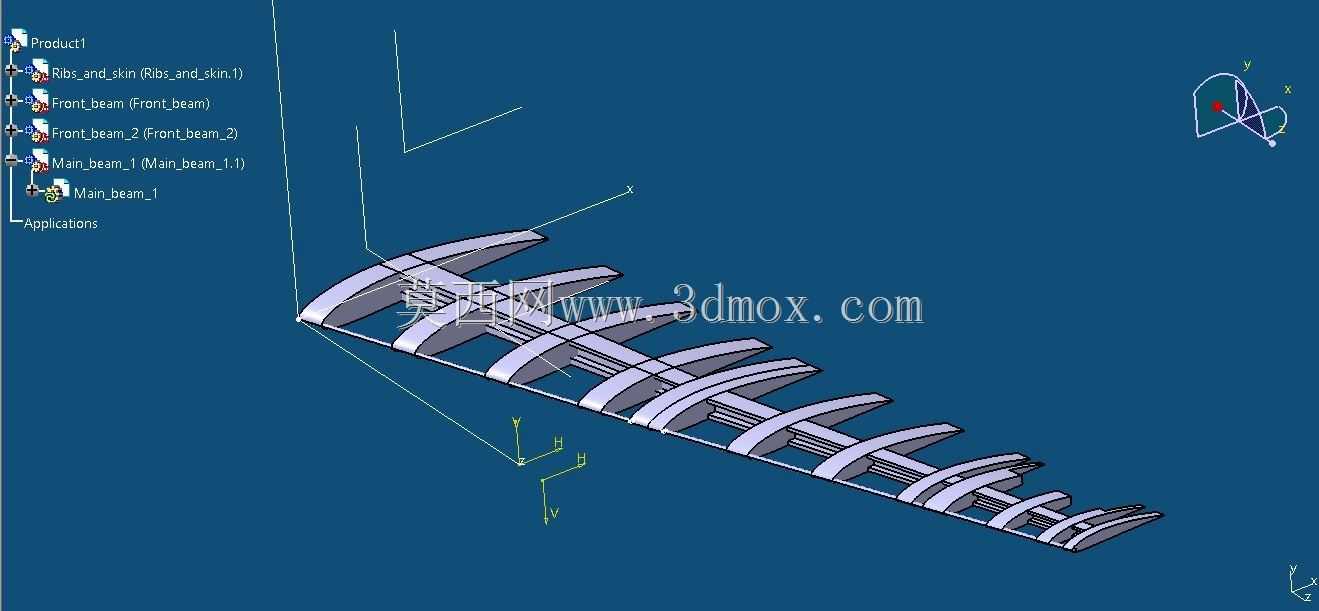

在民用固定翼飞行器的结构研发环节，翼面的气动外形与内部承力布局直接决定整机的巡航效率、升阻比特性与结构疲劳寿命，本次呈现的后掠式翼面结构，参考经典宽体客机翼型的气动逻辑做了适配性调整，可用于小型通航飞行器、缩比验证机的翼段方案论证，也可作为航空类专业教学中翼面结构认知、气动仿真分析的具象参考载体。从实际使用场景来看，这类翼段主要承担飞行器巡航阶段的升力生成作用，后掠式的平面外形能够有效提升临界马赫数，降低跨音速飞行阶段的波阻，适配高亚音速巡航的飞行工况；翼面预留的二面角安装接口，可根据整机的横侧向稳定性需求做选配调整，无需对主承力梁结构做二次改动，能够缩短方案迭代的周期。设计过程中优先梳理了翼面的载荷传递路径，将主承力梁沿翼展方向布置，前梁、后梁分别承接前缘气动吸力与后缘襟副翼的操纵载荷，翼肋沿弦向按等百分比站位排布，既维持翼面的气动外形精度，也将蒙皮承受的局部气动载荷均匀传递到主承力结构上，避免局部应力集中引发的结构变形。从安装边界来看，翼根端预留了与机身中央翼盒对接的连接接头定位面，接头的孔位排布参考了同类翼面的连接规范，能够保证翼身对接后的同轴度要求；翼面的展长、弦长尺寸做了等比例缩放适配，既保留了原准机翼翼型的气动特征，也避免了尺寸过大带来的仿真、加工环节的不便，前缘缝翼、后缘襟翼的滑轨安装位在数模中做了预留，后续可直接对接增升装置的子装配模型，无需对翼面主结构做额外的切除或补强。在气动特性层面，翼型的弯度、厚度分布沿展向做了渐变设计，翼根区域厚度更大，能够承接更大的弯矩载荷，翼梢区域适当减薄厚度，降低翼梢涡流的诱导阻力，同时兼顾结构减重需求；蒙皮的厚度分区也在数模结构中做了对应体现，翼根区域蒙皮厚度更高，承受翼面最大弯矩带来的正应力，向翼梢方向逐步减薄，在保证结构强度裕度的前提下尽可能降低结构重量，匹配飞行器的减重设计需求。对于结构设计从业者而言，这类翼面数模能够直观展现航空翼面的结构层级逻辑，理解承力构件与气动外形构件的分工差异，在做同类翼面方案设计时，可参考其载荷传递路径的布置思路，平衡气动效率、结构强度与重量控制三者的关系，避免出现结构冗余或者强度不足的问题；在做气动仿真分析时，可直接提取数模的外表面生成流体计算域，验证不同迎角、不同飞行速度下的升阻特性、压力分布规律，为后续的翼型优化提供基础参照。
