列管式压缩空气冷却换热装置结构

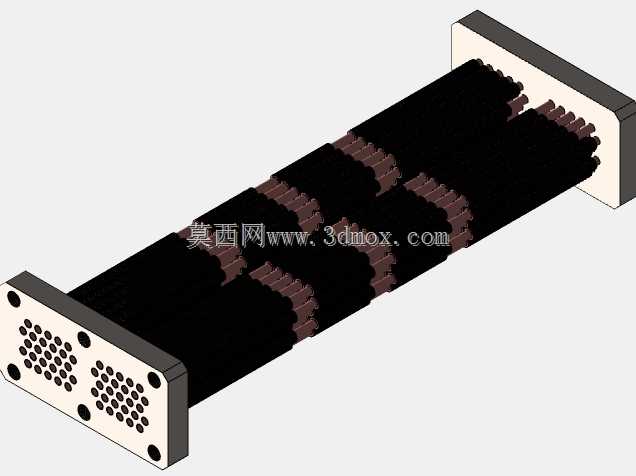

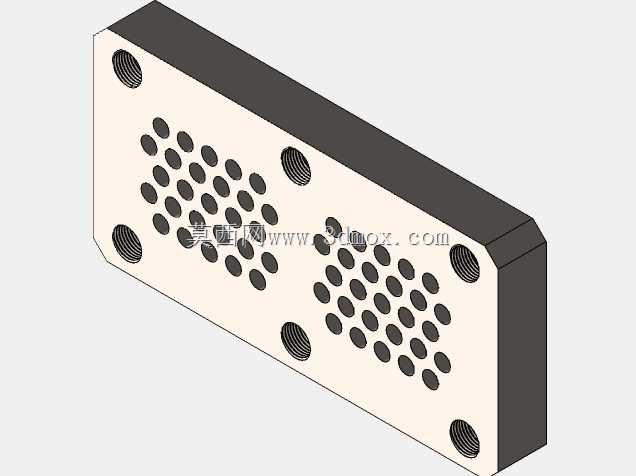

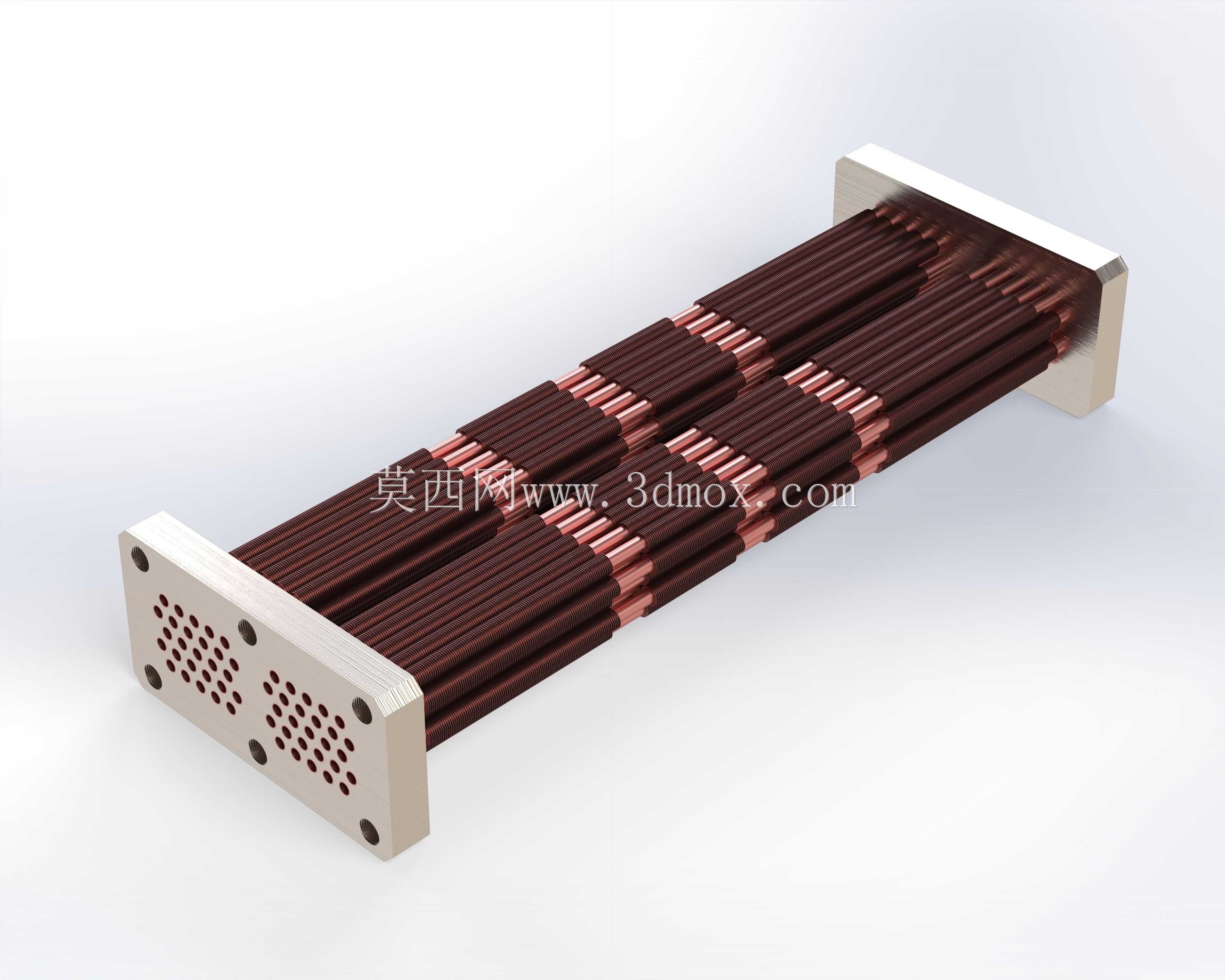

这款列管式压缩空气冷却装置，主要适配有压气源系统的后处理降温环节，常见于空压机站出口、气动执行元件供气管路、工业制程压缩空气预处理段，用来把经压缩机压缩升温后的高温高压空气降到工艺要求的温度区间，避免高温气体损坏下游密封件、气动阀件，同时析出压缩空气中夹带的过饱和水汽，降低后续干燥过滤单元的工作负荷。从结构设计逻辑来看，整体采用卧式双管板布局，两端的安装法兰板做了加厚处理，法兰面上均匀布置安装螺栓孔，同时按照管束排布规则加工了密集的换热管穿装孔，每根紫铜换热管与管板的连接采用胀接加密封焊的工艺预留结构，能在承压工况下杜绝管程与壳程的介质串漏。换热管束部分采用多排错列排布，紫铜材质的管体本身导热系数高，管段上间隔设置的折流栅结构，一方面可以对长跨度的换热管起到径向支撑作用，避免气流冲击下产生管束振动疲劳，另一方面可以引导壳程冷却介质横向冲刷管束，打破管壁边界层提升换热效率，相比光管直排结构换热效率能提升近三成。安装边界上，两端法兰的螺栓孔位采用通用工业管路法兰标准设计，可直接对接同通径的压缩空气管路，不需要额外制作过渡连接段，整体外形为规整长方体结构，安装时可根据现场空间选择卧式水平安装或者立式垂直安装，只需要保证壳程冷却介质的进出口方向符合流向要求即可。设计过程中重点考虑了承压工况下的结构强度，管板与管束连接区域做了应力分散过渡，避免长期压力波动下出现应力开裂，同时管束之间预留了均匀的间隙，方便后期检修时清理管外壁积垢，也能保证冷却介质在壳程的流道通畅，不存在流动死区影响换热效果。在实际应用场景中，这类冷却装置也可适配其他无腐蚀气体的降温换热工况，只要介质压力、温度参数在设计阈值内，都可以通过调整换热管长度、管束数量来匹配不同的换热负荷需求，结构上的模块化设计也方便针对不同工况做参数化调整，不需要重新设计整体连接结构。
