机场精密进近航道指示PAPI灯结构

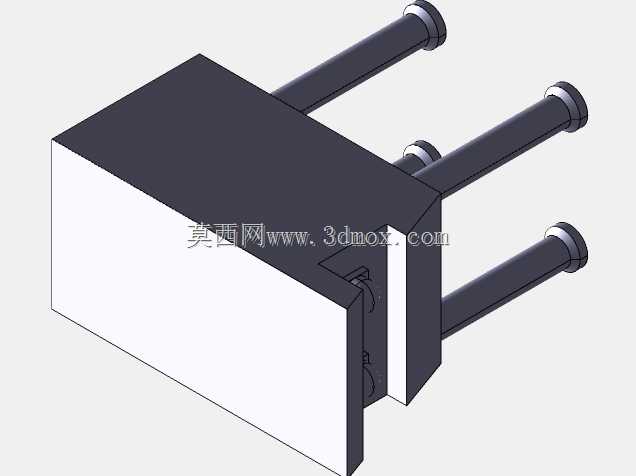

在民用机场、通航机场的跑道进近端，PAPI灯是保障航空器进近阶段高度判断精准度的核心目视助航设备，这套三维结构完整还原了设备的实体装配关系，可直接用于助航灯光系统的布局仿真、安装校核以及结构优化参考。从实际使用场景来看，PAPI灯通常成组布置在跑道侧方距跑道入口一定距离的位置，通过红、白灯光的组合向飞行员传递当前进近坡度是否符合标准，过高、过低的偏差都会通过灯光颜色的变化直观呈现，是仪表着陆系统的重要目视补充，在低能见度条件下的进近引导作用尤为关键。从结构设计逻辑来看，这套模型还原了设备的分体式装配特征，主体采用方正的箱体承载结构，内部预留了灯光组件、滤色组件、角度调节机构的安装空间，箱体的密封结构设计可适配户外露天的长期使用需求，抵御降雨、扬尘、温差变化带来的设备损耗。伸出的多根杆状结构为安装固定与角度调节的支撑组件，每根杆件的连接位置都做了定位止口设计，现场安装时可通过调整杆件的伸出长度、固定角度，精准校准灯光束的仰角，确保四组灯光的坡度指示精度符合民航规范要求。从安装边界来看，箱体主体的长宽高比例适配机场助航灯光的易折性要求，整体突出地面的高度不会对航空器滑行、迫降造成额外风险，支撑结构的安装孔位间距匹配通用的助航灯光基础预埋件尺寸，无需额外改造基础即可完成换装。建模过程中对灯光出光面的平整度、支撑组件的同轴度都做了细节还原，结构件之间的装配间隙预留了实际生产中的公差余量，既可以用于机场改扩建工程中的灯光布局模拟，也能作为助航设备生产厂家的结构设计参考，校核不同安装角度下的结构受力情况，避免长期户外使用出现结构变形导致灯光指示偏差。
