杯式风速风向一体化传感装置结构设计

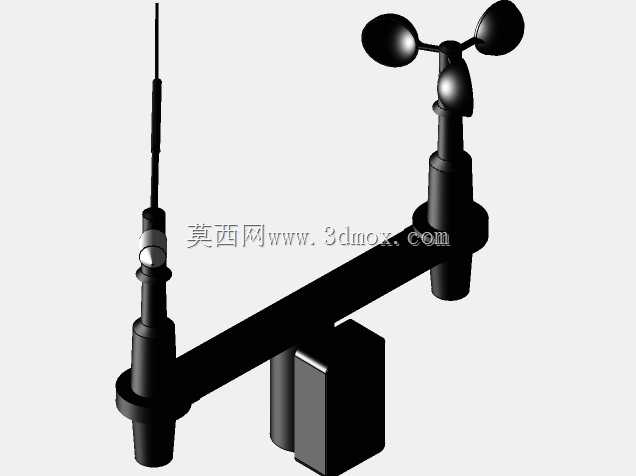

做气象监测类设备结构设计的同行，大概率都接触过这类一体化风感装置，它不像实验室里的精密测风设备那样娇贵，核心定位是面向长期户外部署的通用风参数采集场景，从农田小气候观测站、光伏电站风况监测，到港口码头装卸作业的风力预警、高层建筑楼顶的风环境实测，甚至野外临时科考的气象点位布设，都能看到这类结构的身影。这套结构把风速采集和风向采集整合在同一根横向安装臂上，省去了两套设备分别布设的支架成本，也减少了户外布线的工作量。风速采集端沿用经典的三杯式风杯结构，三个半球形风杯呈120度夹角均布在垂直转轴顶端，这种结构的优势是对不同方向来风的敏感度一致，不存在风向死角，哪怕是紊流环境下也能快速响应风速变化，风杯的曲面弧度经过反复调校，启动风速阈值压得很低，微风状态下就能带动转轴转动，配合内部的磁电或者光电感应模块，就能把转速转换成对应的风速数值。风向采集端则采用细长杆状的尾翼式结构，尾翼的长径比经过匹配设计，能在风力作用下始终保持与来风方向平行，转轴内部集成角度传感元件，实时输出当前的风向角度数据。设计的时候首先要考虑户外长期使用的可靠性，整个外露结构都做了等壁厚的圆滑过渡，没有容易积水积灰的直角凹槽，避免长期日晒雨淋后出现锈蚀卡滞，转轴部位的密封结构是设计重点，既要保证转动顺滑无卡顿，又要阻挡雨水、沙尘进入内部的传感腔，横向安装臂的截面做了流线型处理，减少自身对气流的扰动，避免干扰两个采集端的测量精度。安装边界上，整套装置的底部预留了标准的法兰安装位，适配市面上通用的气象站立杆直径，安装时要注意两个采集端的水平校准，风杯转轴和风向转轴都要保持绝对垂直，横向臂要保持水平，不然会带来测量误差，整体安装高度要避开周边建筑物、树木的扰流区，通常要求周边障碍物的高度角不超过30度，保证来风不受遮挡。结构的零件数量做了最大程度的精简，风杯、尾翼、安装臂、底座都采用模块化拆分设计，日常维护的时候只需要定期清理风杯和尾翼上附着的灰尘、鸟粪，检查转轴转动是否顺滑，不需要复杂的拆解操作，哪怕是没有专业维修能力的站点值守人员也能完成基础维护。材质选择上，外露部件都采用耐候性工程塑料或者喷塑金属材质，能适应-40℃到60℃的户外环境温度，抗紫外线老化，沿海高盐雾区域使用的版本还会额外做表面防腐处理，避免盐雾侵蚀导致结构强度下降或者转动卡滞。
