双出线光电传感单元结构设计

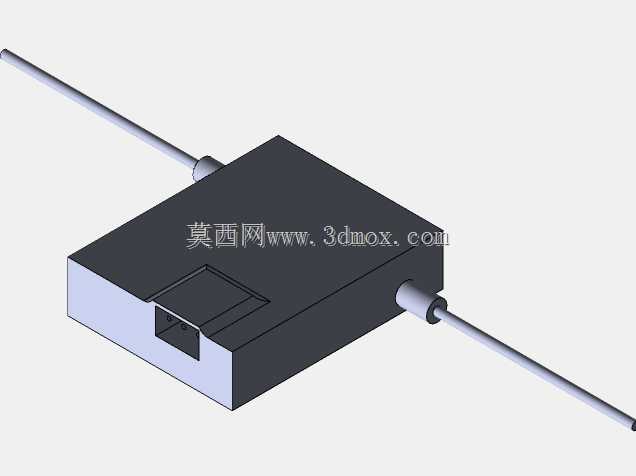

这款双出线式盒状传感结构，主要面向工业自动化产线的物料到位检测、位置反馈、工件计数类场景，在输送线工位、小型装配设备、非标自动化单机中都能见到这类结构的应用，区别于螺纹圆柱类传感器，这种盒式结构更适合平面贴装的安装场景，不需要额外加工螺纹安装孔，仅通过盒体预留的固定位就能完成装配，适配设备钣金护板、型材安装面的快速部署。从结构设计逻辑来看，整体采用方正盒体做主体承载，外壳做了高低阶的分型设计，一侧预留的插接槽位用于内部感应元件的对位装配，能保证感应端面与安装基准面的平行度，避免装配偏差导致的检测距离误差。两侧对称出线的结构设计，是为了适配设备内部走线的双向布局需求，不管是左侧进线还是右侧走线的布线场景，都不需要额外弯折线缆，减少线缆长期弯折导致的线芯断裂风险，出线位置做了凸台加强结构，能分散线缆摆动时的应力，避免线缆根部与盒体衔接处出现护套破损的问题。盒体的边角做了小尺寸倒角处理，既可以避免装配过程中锐边划伤操作人员，也能减少安装时与周边零部件的干涉，在紧凑的设备内部空间里，方正外形的空间利用率更高，不会像异形结构那样预留过多的避让空间。从安装边界来看，这类结构的整体厚度控制在薄型区间，适合安装在设备夹层、工位挡板这类空间局促的位置，感应面的下沉设计能对内部敏感元件起到防护作用，避免装配或者设备运行过程中异物磕碰损伤感应面，不需要额外加装保护罩就能满足常规工业场景的防护需求。内部腔体的预留空间刚好容纳感应电路板与接线端子，没有多余的冗余空间，在保证结构强度的前提下尽可能压缩整体外形尺寸，适配小型化设备的安装需求，出线口的孔径与常规工业传感线缆外径匹配，装配时可以直接做密封处理，满足基础的防尘防泼溅要求，适配多数普通工业车间的使用环境。
