NACA5912低速翼型三维结构设计

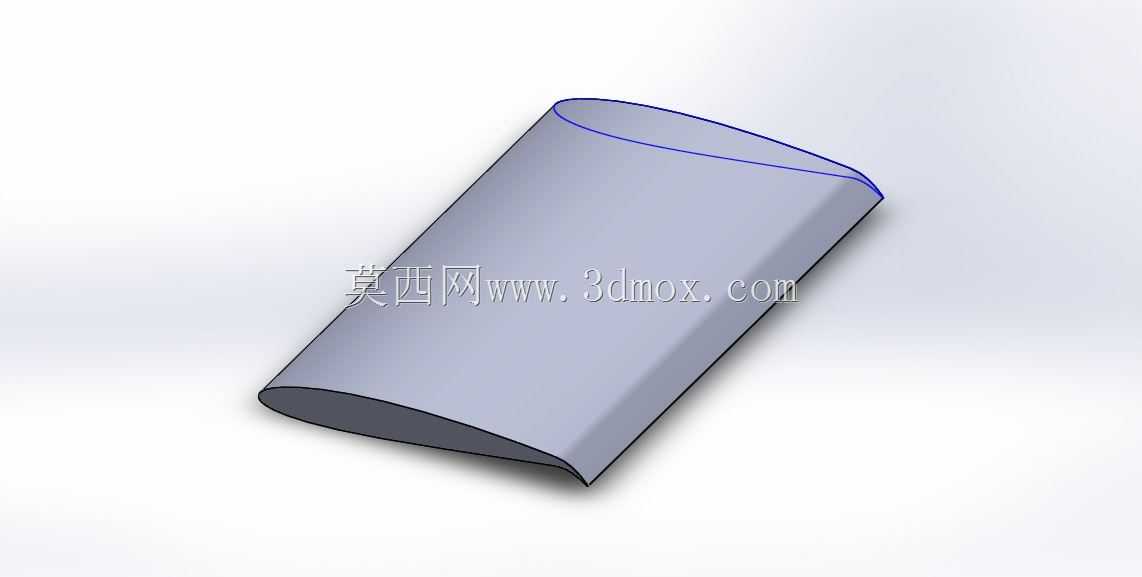

在低速通用航空、小型无人机以及固定翼航模的气动设计环节中，翼型的选型与三维结构落地直接决定了整机的升阻特性、失速迎角范围以及巡航阶段的能耗表现，NACA5912作为典型的低速层流翼型，在低雷诺数飞行区间有着稳定的气动表现，常被用于小型固定翼飞行器的主翼、尾翼等核心升力部件的设计中。该翼型的三维模型采用等弦长直翼段的结构形式，建模过程中严格遵循NACA翼型的坐标生成规则，先通过翼型坐标点生成上下翼面的光滑曲线，再沿展向拉伸形成实体结构，翼型前缘保持标准的圆弧过渡，后缘做了符合工程加工要求的微小钝边处理，避免实际加工中出现锐边应力集中的问题。从实际应用场景来看，这类等弦长翼段可直接用于小型无人机的机翼中段结构，也可作为翼型验证试验的标准段用于风洞测试，匹配低速飞行状态下0到12度迎角区间的气动需求，在该迎角范围内翼面气流附着稳定，升力系数随迎角线性增长，阻力系数维持在较低水平，能够满足小型飞行器巡航、爬升阶段的升力需求。设计过程中需要重点控制翼型的相对厚度为12%，最大厚度位置位于弦长30%左右的区域，最大弯度位置靠前的特性让该翼型在低速下有着更好的失速特性，相比同厚度的对称翼型，其在小迎角下就能获得足够的升力，能够缩短飞行器的起飞滑跑距离。从安装边界来看，该翼段模型预留了与机翼主梁、翼肋连接的装配基准面，翼根端面可直接对接机身中段的翼身连接结构，展向长度可根据实际整机的展弦比需求进行等比例缩放或分段拼接，弦长尺寸可根据不同起飞重量的飞行器进行参数化调整，调整过程中需保持翼型的相对坐标比例不变，避免破坏原有的气动外形。在结构设计层面，该翼段的内部可根据受力需求布置翼梁、翼肋以及蒙皮支撑结构，模型的曲面光滑度满足后续生成工程图纸、数控加工或者3D打印的精度要求，翼面的曲面连续性达到G2级别，不会出现局部曲率突变导致的气流分离问题。针对实际飞行中可能遇到的雨滴、沙尘撞击场景，翼型前缘的曲面弧度设计也预留了足够的厚度空间，可在内部布置防冰加热层或者前缘防护结构，不会因为附加结构导致翼型外形出现明显变化影响气动表现。在小型航模设计场景中，该翼型的三维结构可直接导入飞行动力学仿真软件，结合整机的重量、重心参数计算不同飞行状态下的配平舵量，也可用于制作轻木、泡沫材质的机翼模具，降低手工制作翼型的外形误差。
