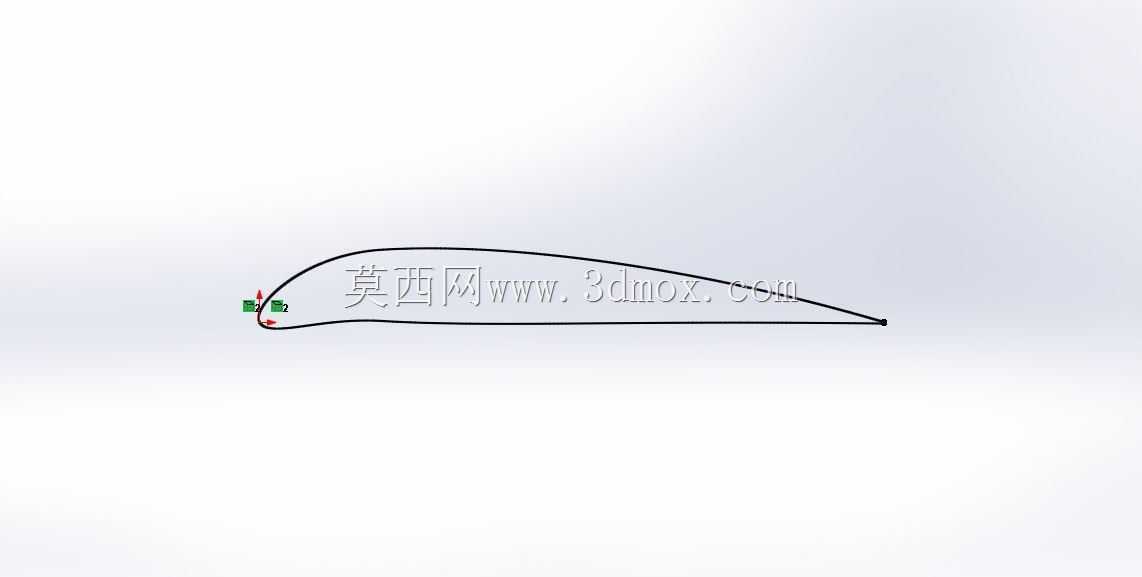

NACA6212低速航空翼型曲面数模

　　翼型作为航空飞行器升力面的基础剖面单元，其几何精度直接决定机翼、尾翼乃至螺旋桨叶片的气动表现，NACA6212属于经典四位数字系列低速翼型，在轻型固定翼飞机、低速无人机、小型通航飞行器的机翼设计中应用广泛，也常被用作风机叶片、小型风力机叶片的气动剖面参考。这套数模围绕翼型的标准轮廓展开，完整还原了翼型从前缘驻点到后缘尖点的连续曲面形态，前缘保留适度的圆弧曲率，上翼面沿弦向平缓隆起形成最大厚度分布，下翼面相对平直，后缘收束为锐利的闭合端点，整体轮廓严格贴合NACA翼型族的厚度分布规律，最大相对厚度为弦长的12%，厚度峰值位置靠近弦长前段，这种布局能够在低速来流条件下兼顾较高的升力系数与平缓的失速特性，避免迎角增大时气流过早分离。

　　从工程使用场景来看，这类翼型数模并非直接作为独立零件投产，而是机翼三维建模的底层基准：结构工程师在完成整机气动布局选型后，会沿机翼展向按不同站位布置该翼型剖面，通过放样、多截面曲面命令生成完整的机翼蒙皮曲面，再向内延伸出翼梁、翼肋、长桁等内部承载结构；做流体仿真的人员可以直接提取该封闭轮廓生成二维计算域，划分边界层网格后校核不同迎角、不同雷诺数下的升阻特性，省去手动描点拟合翼型坐标的重复工作。数模的轮廓线采用连续样条拟合，曲率过渡无突兀折角，导入建模环境后可直接拉伸为等弦长翼段实体，也可作为扫掠路径的截面轮廓，配合扭转角、上反角参数生成真实机翼的变截面形态。

　　设计思路上，该翼型的几何构建完全遵循气动优先的原则：前缘半径经过匹配设计，既不会因半径过小导致低速下前缘气流敏感、失速迎角偏低，也不会因半径过大增加巡航状态的压差阻力；上翼面的弯度分布刻意将最低压力点后移，延缓激波出现的临界速度，在亚低速区间维持层流段长度，降低摩擦阻力；后缘严格收窄至设计尖点，保证气流在翼型尾部顺畅汇合，减少尾涡宽度带来的诱导阻力损失。在外形边界层面，该剖面以弦长为归一化基准，所有坐标点均按弦长比例定义，工程师可根据实际机翼的弦长尺寸整体缩放，不会破坏翼型的相对厚度与弯度比例；拉伸生成翼段时，展向长度可按需截取，实体两侧为平整的剖面端面，既可以用于风洞试验的标准翼段试件加工，也能作为机翼分段装配时的对接基准面。

　　在实际装机匹配中，该翼型的厚度规格也为内部结构布置留出了充足空间：12%的相对厚度意味着弦长1米的机翼，最大厚度可达120毫米，足以在翼内容纳主翼梁、燃油管路、操纵拉杆甚至小型无人机的电池与舵机，不需要为了避让结构件过度修改气动外形，兼顾了气动效率与结构可行性。数模的曲面连续性达到工程建模要求，不存在自相交、重叠线段或开口缝隙，后续做蒙皮增厚、翼肋切割时不会出现几何报错，能够直接衔接从气动选型到结构详细设计的完整流程。
